HPA-22T1 Фазовый массив TFM Система УЗИ 3D в реальном времени

HПА-22T1 Фазовый массив TFM Система ультразвуковой визуализации 3D в реальном времени

HPA-22T1 представляет собой новую 64-канальную систему обнаружения ультразвуковой визуализации с полной параллельной фазовой массивой (TFM), разработанную нашей компанией. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

Промышленная платформа для обработки радиочастотных метаданных с фазовым массивом, которая может непосредственно обрабатывать полные исходные данные с помощью компьютера.

Спецификации:

Особенности:

Я...Модель алгоритма реконструкции с полной фокусировкой (TFM)
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.

Я...64 полностью параллельных аппаратных канала фазового массива
Благодаря 64 полностью параллельным аппаратным каналам, он может собирать до 4096 данных FMC волн типа A в режиме реального времени с глубиной отбора проб 2 м.

Я...Поиск изображений с полной фокусировкой в режиме реального времени (TFM)
Поддержка быстрой визуализации обнаружения аэрокосмических композитных материалов высокоскоростные железнодорожные сварки с зажимами колес и осей электрических локомотивов болты лопаток ветряных турбин и толстые сварки с зажимами.

Я...Быстрое кесарево сканирование
На основе 2D-тотальной фокусировки (TFM) в сочетании с кодировкой позиционирования можно реализовать быструю визуализацию с помощью С-сканирования для обнаруженных материалов.

Я...3D модуль полной фокусировки поперечной волны (TFM)
На основе двухмерного зонда массива и соответствующих клинов может быть реализовано обнаружение области сварки в режиме реального времени для формирования стереоскопического трехмерного графического отображения;3D-TFM в сочетании с кодером может сформировать интуитивно понятное и прозрачное 4D-изображение зоны сварки.

Я...Многократные режимы 3D-TFM
Разнообразные решения TFM для литья и ковки сварки; идеальная альтернатива для РТ-инспекции средних и толстостенных аустенитных сварки из нержавеющей стали.

Я...4D обнаружение в реальном времени
3D-TFM объединяется с кодером для формирования 4D-изображения в режиме реального времени, а скорость сканирования достигает 100 мм / с.

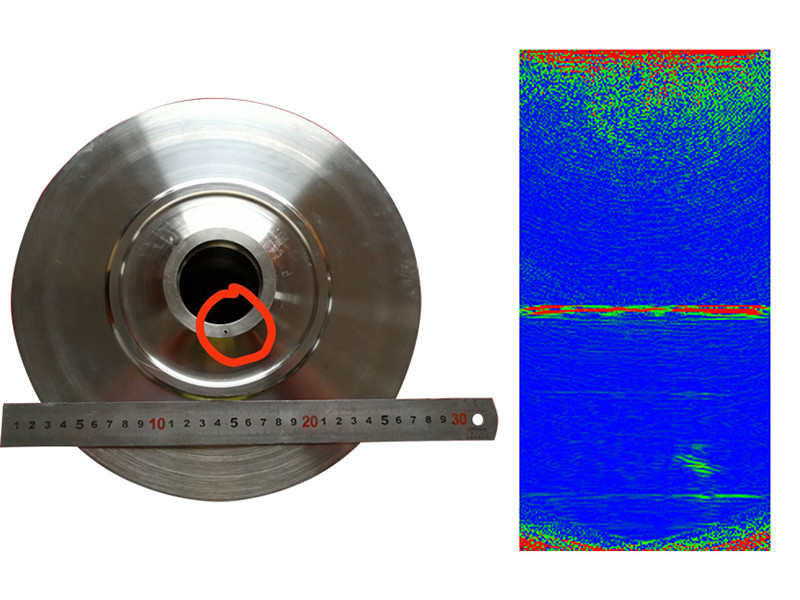

Я...TFM обнаружение специальной заготовки
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.

Я...Первоначальное хранение данных и создание отчетов
Система обеспечивает такие функции, как первоначальное хранение полной матрицы данных и хранение результатов испытаний, количественный анализ местоположения дефекта и т.д.может предоставлять отчеты об испытаниях в соответствии с форматами отчетов, требуемыми пользователями..
