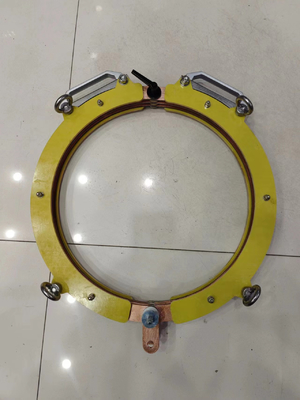

HCDX-C300S Открытый и закрытый магнитный детектор дефектов катушек типа 300 мм

HCDX-C300S Открытый и закрытый 300 мм магнитный детектор дефектов катушек

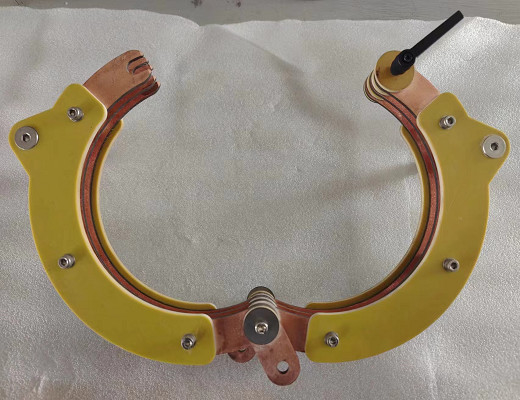

Магнитный детектор дефектов частиц с открытым и закрытым витками облегчает проникновение заготовки в катушку.

I главный параметр

II Введение функций

1, Магнитизация - запуск электромагнитного поля для намагничивания заготовки;

2, Демагнитизация - демагнитизационное поле начинает демагнитизировать заготовку;

3, Превышение температуры сигнализации - катушка имеет встроенный датчик температуры 75 °C. При превышении установленной температуры она входит в состояние защиты;

III Установка и ввод в эксплуатацию

Установка:

1- оборудование должно быть установлено в сухой среде без металлической пыли, коррозионных газов и легковоспламеняющихся и взрывоопасных предметов;

2Температура окружающей среды не должна быть ниже - 10 °C и не выше + 40 °C;

3- относительная влажность воздуха не должна превышать 85%;

4. Трубопроводное соединение между монтажным оборудованием и каждым вспомогательным устройством должно быть соединено в соответствии с указательным знаком и базой розетки;

5. источник питания (источник питания, источник воздуха и т.д., в зависимости от условий установки оборудования и эксплуатации), а оболочка оборудования надежно заземлена;

Ввод в эксплуатацию:

1После установки оборудования сначала проверьте, не ослаблены ли все соединительные провода и крепежные винты;

2. Использовать приборы для измерения того, соответствует ли напряжение в верхнем конце главного переключателя машины требованиям условий установки оборудования и эксплуатации;

3. Проверьте каждое действие функции, вручную нажмите или переключите каждый переключатель функции, и каждое действие функции оборудования должно быть выполнено соответственно;

4Проверка эффекта демагнетизации: проверка соответствия остаточного магнетизма после демагнетизации требованиям;

5После сдачи в эксплуатацию и проверки оборудование может быть введено в производство.

IV Регулярное обслуживание

После использования оборудования должны быть выполнены следующие операции:

1. Выключите выключатель питания и отключите питание оборудования;

2. Отрезать главный выключатель внешнего питания;

3. очистить масляные пятна на поверхности катушки и держать все оборудование чистым;

4Проверьте конвейер, кабель и крепеж на наличие ослабления и старения в течение одного месяца.

5. Проверяйте, соответствует ли концентрация магнитной суспензии стандарту каждый день;

6Для очистки масляных пятен на поверхности оборудования необходимо использовать нейтральную стирку;

7Если оболочка повреждена, ее запрещено продолжать использовать;

6Принцип обнаружения неисправностей

Принципы электромагнетизма

Магнитизирующий ток образует электромагнитное поле через поверхность ферромагнитной заготовки (AC и полуволновая DC имеют эффект кожи).Существование дефектов отрежет магнитную линию силыМагнитные частицы накапливаются, образуя магнитные следы.Наличие дефектов можно судить по наблюдению за магнитными отпечатками (магнитные отпечатки на самом деле увеличенные дефекты).

Метод продольной намагниченности

То есть, с помощью метода катушки, заготовка прокручивается в катушку или помещается между магнитным игом, состоящим из двух катушек.Продольное магнитное поле генерируется в катушке и проходит вдоль длинной оси заготовки для проверки окружности трещины.
