Система обнаружения утечек вакуумной коробки сварки

Система обнаружения утечек сварочной коробки с вакуумом

2. Технический параметр

1. Введение продукта

Выявление утечки вакуумной коробки является широко используемым методом, таким как обнаружение утечки сварки на дне резервуара сварки и сосуда под давлением.геометрический размер вакуумной коробки на рынке примерно: ширина около 200 мм, длина около 600 мм, высота около 300 мм и вес от 5 до 10 кг. Способ использования заключается в застегивании вакуумной коробки в положении, которое должно быть обнаружено,Инспектор прижимается, чтобы наложить определенное давление на вакуумную коробку, чтобы убедиться, что уплотнение между краем вакуумной коробки и испытываемым объектом не повреждено., а затем вакуумный насос очищает внутреннюю часть коробки, когда степень вакуума в коробке достигает отрицательного значения давления, указанного в стандарте.Вы можете проверить, есть ли утечка в обнаруженном положении от прозрачного окна вакуумной коробкиПосле того, как обнаружение завершено, откройте впускной клапан, чтобы заполнить внутреннюю часть коробки воздухом.Инспектор может переместить вакуумную коробку на следующее место для обнаружения.

Поскольку коробка вакуумной коробки имеет определенный вес, если количество испытаний сварки большой, например, несколько тысяч метров длины сварки,тогда инспекторы будут приседать и стоять тысячи раз, и переместить вакуумную коробку в течение длительного времени, инспекторы также будут тратить много физической силы; из-за завершения обнаружения положения, персонал обнаружения должны делать приседания,давление, стоя, перемещая повторяющиеся действия, так что это задержит много времени, эффективность очень низкая; Кроме того, если уплотнение не плотно, инспекторы должны потратить много усилий,Даже на коленях, чтобы нажать на вакуумную коробку., и иногда используют старую одежду или старую ткань, окрашенную водой и другими предметами, коробку окружают, чтобы обеспечить герметизацию, что также отнимает много времени и трудоемкости.

Чтобы обеспечить хорошую герметичность между вакуумной коробкой и стенкой резервуара и дном резервуара,Инспектор должен оказывать большую силу на вакуумную коробку как в вертикальном, так и в горизонтальном направлении.Однако, поскольку инспектор находится перед высокой стеной, а положение обнаружения находится в очень низком углу, инспектор не держит или не хватает вакуумную коробку в этом положении.Это делает их слишком сильными., так что много времени и усилий тратятся на запечатывание краев камеры.

Чтобы решить вышеуказанные проблемы, наша компания разработала два вида коробки для обнаружения утечки сварного шва, которые делают обнаружение утечки сварного шва на дне резервуара более простым и эффективным.

2Характеристики прямосварной вакуумной коробки

1) Дно установлено с ходовым колесом, а пружина находится над ходовым колесом.уплотнительная губка на дне вакуумной коробки должна быть высотой около 10 мм от земли.. Инспекционный персонал может легко толкнуть вакуумный ящик, чтобы ходить, не сгибая поднять и сгибать вниз, и операция удобна и быстро сгибать прямо с ногами

2) При обнаружении утечки инспектор стоит на вакуумной коробке и опирается на собственную гравитацию инспектора, чтобы деформировать уплотнительную губку для достижения цели уплотнения.Скорость уплотнения быстрая и эффективность высока, и это занимает только около 20 секунд, чтобы завершить обнаружение утечки в одной точке

3) Вакуумная коробка оснащена вспомогательным стержнем, который может быть использован для толкания вакуумной коробки для ходьбы;Это также подлокотник для инспекционного персонала, когда они стоят на вакуумной коробке, чтобы обеспечить безопасность инспекционного персонала; Подлокотник также оснащен впускным клапаном воздуха, и детектор может завершить работу по снижению давления реальной вакуумной коробки без необходимости хлопать поясом

4) на коробке установлены вакуумный прибор и предохранительный клапан. когда вакуум достигает установленного значения, предохранительный клапан подпрыгивает, чтобы сохранить вакуум в вакуумной коробке при установленном постоянном значении,так что нет необходимости часто выключать вакуумный насос, экономия времени и ускорение скорости проверки.

5) Используя вакуумную коробку, детектор может завершить работу по обнаружению утечек только в вертикальном положении, что значительно снижает интенсивность труда детектора,Особенно интенсивность работы талии.

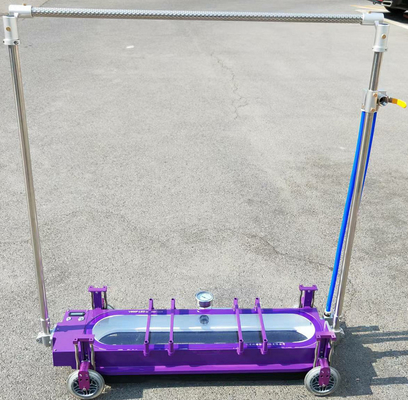

Диаграмма прямой сварки Вакуумная коробкаHV1800F-LED

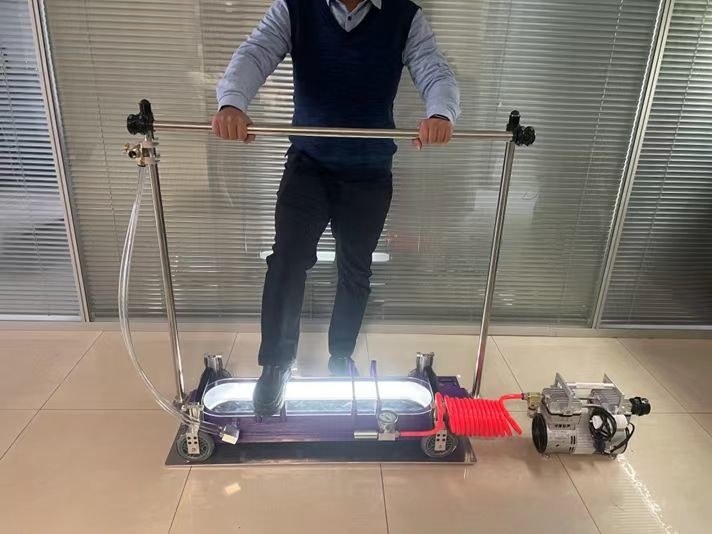

Настоящая фотография прямой сварки вакуумная коробкаHV1800F-LED

3Характеристики вакуумной коробки сварки филе

1) Боковая сторона оснащена ходовым колесом, который может толкать вакуумную коробку, чтобы она ходила;на каждой стороне рулевой рельсы установлен микродвигатель с штангой (двигательная сила одного двигателя 19 кг) и электромагнит (один всасыватель 80 кг)

2) При подаче энергии он адсорбируется на стенке резервуара в качестве фиксированной точки для наложения силы, что эквивалентно креплению одного конца двигателя на стенке резервуара.Двигатель толкательного стержня будет толкать вакуумную коробку, чтобы двигаться к стене резервуара, таким образом, сжимая уплотнительную губку, чтобы обеспечить уплотнение вакуумной коробки

3) С помощью пустого ящика скорость уплотнения быстрая, эффективность высока, а обнаружение утечки точки занимает всего около 20 секунд

4) Такой же, как и прямая сварочная вакуумная коробка, вспомогательная стержня установлена с впускным клапаном воздуха, в дополнение к электромагниту и переключателю управления двигателем с толкательным стержнем,коробка установлена с вакуум-метром и предохранительным клапаном, когда степень вакуума достигает установленного значения, запускается предохранительный клапан, так что степень вакуума в вакуумной коробке сохраняется на установленном постоянном значении,так что нет необходимости часто выключать вакуумный насос, экономия времени и ускорение скорости проверки

Настоящая фотография сварки филе вакуумная коробкаHC1400-LED

Настоящая фотография коробки сварки филе толкательная стержня двигатель и электромагнит

Вакуумный насос

3Требования к техническим параметрам:

3.1 Вакуумная коробкаHV1800F-LEDдля испытания сварных стержней и задниц

3.1.1 степень вакуума: не менее 60 кПа;

3.1.2 Длина обнаружения сварки: не менее 800 мм;

3.1.3 Проверьте тип сварки: сварка на бедрах и заднице на дне резервуара;

3.1.4 Требования к диаметру резервуара: могут применяться ко всем диаметрам резервуаров;

★3.1.5 Режим работы: инспекционный персонал может выполнять всю операцию стоя;

★3.1.6 Система освещения: светодиодная система освещения в вакуумной коробке;

3.1.7 Силовое питание системы освещения: встроенная литийная батарея объемом 3Wh, время питания не менее 16 часов;

★3.1.8 Двигательное колесо: вакуумная коробка поставляется с 4 движущимися колесами, 4 движущихся колеса с пружиной могут подниматься, могут толкать вакуумную коробку, чтобы ходить;

★3.1.9 вспомогательный кран: клапан снятия давления установлен на вспомогательном кран, и детекционный персонал может переключать клапан снятия давления, когда он находится в нормальном состоянии.

★3.1.10 Удаление краев, губка высокой плотности

3.2 Вакуумная коробкаHC1400-LEDдля испытания сварных филетов

3.2.1 Вакуум: не менее 60 кП;

3.2.2 Длина обнаружения сварки: не менее 400 мм;

3.2.3 Тип сварки для проверки: сварка филе;

3.2.4 Диаметр резервуара: ≥ 5 м;

★3.2.5 Режим работы: инспекционный персонал может выполнять всю операцию стоя;

★3.2.6 Система освещения: светодиодная система освещения в вакуумной коробке;

3.2.7 Силовое питание системы освещения: встроенная литийная батарея объемом 3Wh, время питания не менее 16 часов;

★3.2.8 Двигательное колесо: вакуумная коробка поставляется с 2 движущимися колесами, 2 движущихся колеса с пружиной могут быть подняты, могут толкать вакуумную коробку, чтобы ходить;

★3.2.9 вспомогательный кран: клапан снятия давления установлен на вспомогательном кран, и детекционный персонал может переключать клапан снятия давления, когда он находится в нормальном состоянии;

★3.2.10 Другие вспомогательные функции: на обеих сторонах вакуумной коробки установлены два электромагнита с силой всасывания 85 кг и два двигателя с толкательной силой 19 кг.

★3.2.11 Удаление краев, губка высокой плотности

3.3 Вакуумный насос

3.3.1 Напряжение: 220 В 50/60 Гц;

3.3.2 Конструкционное давление: 92 кПа;

3.3.3 Тип насоса: электрический вакуумный насос с вентилятором;

3.3.4 скорость потока: 200 л/мин;

3.3.5 Масса: не более 10,5 кг;

3.3.6 Мощность: не более 450 Вт.

3.3.7 Шум машины: ≤ 58 дБ

4. Требования к конфигурации

4.1 Вакуумный насос: 1 шт.

4.2 Сварка на бедрах и заднице Вакуумная коробка: 1 комплект

4.3 Коробка для сварки филетов: 1 комплект

4.4 Мокрый воздухопровод: 1 комплект

4.5 Батарея питания вакуумного насоса: 1 шт.

4.6 Руководство: 1 экземпляр;

4.7 Коробки: 3 шт.
