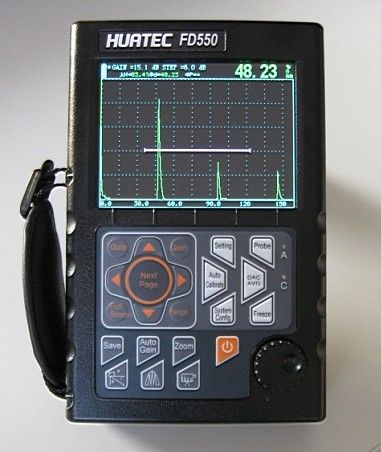

FD550 A Scan B Scan высокоразрешительный ультразвуковый детектор дефектов

FD550 A сканирование B сканирование высокого разрешения Диктальный УЗИ детектор дефектов

Основные функции:

Автоматическая калибровка, автоматическая прибавка, прибавка 0-130 дБ

DAC,AVG,TCG,B сканирование,AWS,6dBDAC

Высокоскоростное захват и очень низкий уровень шума

Металлический корпус, водонепроницаемый и не пылестойкий

Высококонтрастный взгляд на форму волны из яркого

Мощное ПК программное обеспечение и отчеты могут быть экспортированы в Excel

Автоматическое отображение точного местоположения дефекта ((Глубина d,уровень p,расстояние s,амплитуда,sz dB,ф);

Автоматический переключатель с тремя приборами измерения (глубина d,уровне p,расстояние s);

Автоматическая калибровка преобразователя: нулевая точка, углы, передний край и скорость материала;

Удобно сделать и использовать DACTCG и AVG для оценки эхо, кривая может быть изменена и компенсирована

6 дБ функций DAC;

500 независимой настройки, любой критерий может быть введен свободно, мы можем работать на сцене без тестового блока;

Большая память 1000 A графика

Автоматическое сканирование и сканирование усиления;

Пиковый режим ожидания и пиковая память;

B-сканирование;

AWS D1.1

Автоматизированное создание видео о процессе тестирования и воспроизведении; использование Uppan, длина видео неограничена.

Мощное программное обеспечение и отчеты могут экспортироваться в Excel;

Ли аккумулятор, продолжительность работы до 12 часов;

Встроенное программное обеспечение может обновляться онлайн;

• Другие функции помощника

  • Замораживание дисплея;
  • Автоматическая степень эхо;
  • углы и значение K;
  • Функция блокировки и разблокировки системных параметров;
  • Электронный календарь часов;
  • Установка двух ворот и сигнализация тревоги;
  • сигнализация шлюза и DAC;
  •

• Спецификации

  Название	Параметр	Название	Параметр
  Диапазон измерения ((мм)	0 10000	Режим измерения	Одно, двойное, через
  Ошибка вертикальной линейности	≤ 3%	Отказать	0~80%
  Ошибка горизонтальной линейности	≤ 0,1%	Измещение импульса ((μs)	-20 ¢ +3400
  Оставшиеся ощущения	≥ 62 дБ	Нуль ((μs)	0.0 ¢ 99.99
  Динамический диапазон	≥ 32 дБ	Тип порта	BNC ((Q9)
  Сила решения	≥ 36 дБ	Рабочая температура (°C)	-20 ¢50
  Диапазон частот ((MHz)	0.5 ¢ 20	H×W×D(мм)	240х156х48
  Прибыль ((dB)	0 130	Масса ((kg)	1.0 (с батареей)
  Скорость материала ((m/s)	1000 15000



• Стандартная доставка:

  Главное подразделение

  2.5MHZ-ф20 прямой зонд

  4 МГц-8х9 мм, зонд под углом 60 градусов

  4A/9V адаптер питания

  Кабель соединения зонды (BNC к BNC)

  Кабель соединения зонды (BNC к Lemo 00)

  Учебное пособие

  Чемоданчик

  Преобразователь RS232-USB



  Дополнительные принадлежности:

  Программное обеспечение для управления данными

  Кабели управления данными RS232

  Прямой зонд (5MHZ-ф20)

  Прямой зонд (2,5 МГц-ф20)

  Прямой зонд (2.25 МГц-ф20)

  Прямой зонд (1MHZ-ф20)

  Угловой зонд (4MHZ-45 градусов, 8*9 мм)

  Угловой зонд (4MHZ-60 градусов, 8*9 мм)

  Угловой зонд (4MHZ-70°, 8*9mm)

  Угловой зонд (4MHZ-80 градусов, 8*9 мм)

  Угловой зонд (2MHZ-45 градусов, 8*9 мм)

  Угловой зонд (2MHZ-60 градусов, 8*9 мм)

  Угловой зонд (2MHZ-70 градусов, 8*9 мм)

  Угловой зонд (2MHZ-80 градусов, 8*9 мм)

  Зонд T/R (5MHz-ф20mm, фокус 15mm)

  Зонд T/R (2,5 МГц-ф20 мм, фокус 15 мм)

  Кабель подключения к зонду (BNC-BNC)

  Кабель подключения к зонду (BNC-Lemo 00)

  Кабель подключения к зонде (BNC-Lemo 01)

  Кабель подключения к зонде (Lemo 00-Lemo 01)

  Литий-ионная батарея

  адаптер питания (4A/9V)

  Кабель питания

  Кожаный чехол

•
