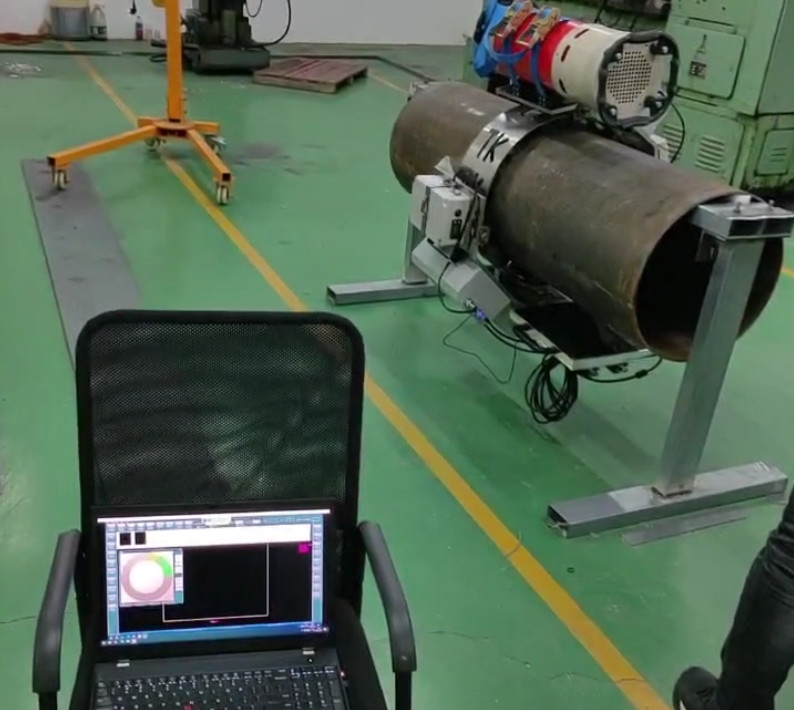

HXPC-200A DR панельный детектор трубопровода
1. Общее введение
(1) Марка оборудования: HUATEC
(2) Модель: HXPC-200A
(3)Скорость движения:≥ 100 мм/s;
(4) Режим ходьбы принимает тип пути, чтобы обеспечить вертикальную ориентацию сварки: ± 1 мм, ориентация направления ходьбы
Точность: ±1 мм;
(5) Он может удовлетворять требованиям движения двойной стеновой однотенной направленной лучевой машины для трубопроводов диаметром менее 1600 мм;
(6) Использование системы беспроводной связи с двойной полосой 5G, дистанция управления: 100 метров (открытая земля);
(7) Использование 36В интегрированного низкотемпературного питания литиевых батарей, легко заменяемого, может нормально работать при минус 40°С;
(8) Рабочее время:более 8 часов;
(9) Потребление энергии: ≤ 150 Вт;
(10) Синхронное приводное устройство с подъемным устройством на стенке трубы (плоский сканер) для выполнения требований обнаружения двустворчатого однотенного DR Transillumination

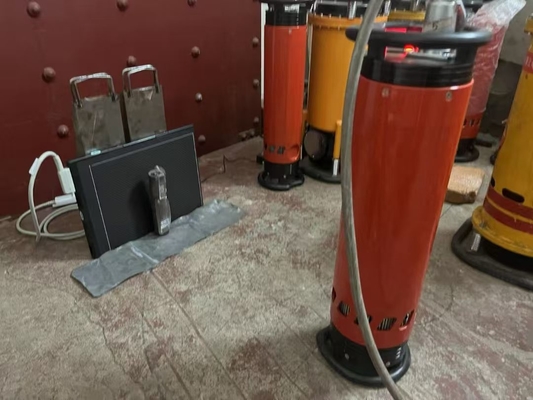

2Портативный рентгеновский детектор
Наименование оборудования: портативная высокочастотная машина для обнаружения ошибок рентгеновского излучения постоянного давления
| Модель |
XXG 300JYGF |
| Рентгеновская трубка |
металлическая керамическая трубка |
| Режим питания рентгеновской трубы |
постоянное напряжение |
| Диапазон регулирования напряжения рентгеновской трубы |
50-300 кВ |
| Шаг регулирования напряжения трубы |
1 кВ/ступень
|
| Ток рентгеновской трубы |
00,5-3,0 мА |
| Шаг регулирования тока трубы |
0.1mA/шаг |
| Максимальное время воздействия |
99 минут 59 секунд
|
| Продолжительность регулировки высокого давления |
0-99 секунд
|
| Максимальная мощность рентгеновской трубы |
900 Вт |
| Частота работы |
100 кГц
|
| Размер фокуса |
AC.EN12543 d=3,0 мм (AC.IEC 336 1,5 мм)
|
| Толщина проникновения |
65 мм (сталь А3, фокусное расстояние 700 мм, пленка HUATEC D7, отрицательное черное ≥ 2.0, 10 минут)
|
| Временная нагрузка |
100% (при температуре окружающей среды 20°C, условиях максимальной мощности)
|
| Угол излучения |
40° х 55° |
| Внутренний фильтр |
1ммБ |
| Дополнительный фильтр |
4 мм эквивалент
|
| Размер головки трубы |
φ295mmx775mm (включая конечное кольцо) |
| Масса головки трубы |
29 кг |
| Соединительный кабель |
50 миллионов |
| Кабель питания |
10M |
| Размер контроллера |
465 мм х 154 мм х 323 мм
|
| Масса контроллера |
110,3 кг |
| Входная мощность |
200-250ВАК, 47-400Гц |
| Способ охлаждения анодом |
принудительное охлаждение воздухом |
| Допустимая температура окружающей среды |
-20°C~+40°C |
3Стандартные аксессуары включают:
Машина для подъема на наружную стену трубы с детектором DR
Рентгеновская машина, труба, водяная лестница
Цифровой детектор плоскости 1024,76 мкм, площадь изображения 233 х 97 мм
Программное обеспечение для получения и обработки цифровых изображений
Ноутбук
Высокочастотный детектор рентгеновских ошибок постоянного давления (направленный)
Ральз для навигации (Конфигурация по требованию клиента): Ø813 мм, Ø1016 мм, Ø1219 мм, Ø1422 мм 4 шт.
