Ультразвуковой детектор ошибок фазового массива TFM 32/128 Излучение/прием TOFD и фазовый массив C Сканирование изображения TFM

Ультразвуковой детектор ошибок фазового массива TFM 32/128 Излучение/прием TOFD И фазовый массив C сканирование TFM изображение

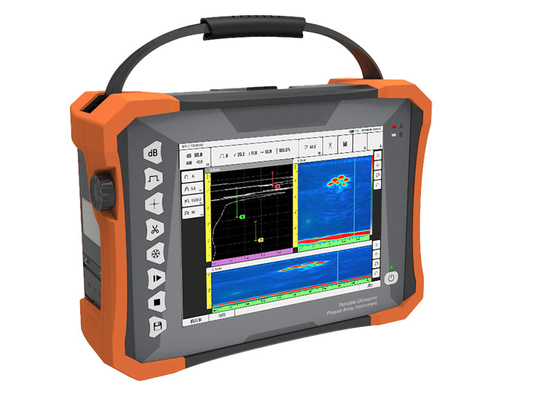

HUATEC HPA-620PRT - это новый портативный детектор ошибок 32:128PR.

Он оснащен обычным модулем ультразвуковой инспекции, модулем TOFD, обычным модулем фазового массива и модулем визуализации TFM, поддерживающим одновременное сканирование TOFD и фазового массива.а также двухуровневые зондыОбладая водонепроницаемым сенсорным экраном и возможностями записи данных по всем тестам, HUATEC HPA-620PRT представляет собой передовой интеллектуальный TFM Phased Array дефектный детектор с функцией С-сканирования.

Особенности:

Канал проверки

• 38Модуль фазового массива
• Модуль обработки изображений TFM
• Одновременное сканирование TOFD и фазового массива
• Поддерживает двойные массивные зонды
• 2-канальное TOFD; 2-канальное обычное ультразвуковое испытание

Функциональность HPA-620PRT обеспечивает большое удовлетворение различных требований пользователей.

Модуль фазового массива

• Продолжительная проверка TFM; Трансверная проверка TFM
• Проверка TFM задней сварки; обычная проверка задней сварки; обычная проверка задней сварки (с одновременным сканированием TOFD и фазового массива)
• Проверка TFM с помощью C-сканирования и обычная проверка пластин с помощью C-сканирования
• Проверка TFM и обычная проверка болтов
• Проверка TFM на коррозию; обычная проверка коррозии
• Проверка TKY

Модуль TOFD

• Настройка параметров процедуры; настройка параметров зонды и клина

Пользователи могут рассчитывать соответствующие параметры на основе параметров зонда и процедуры, включая: PCS, охват сканирования, охват дна, углы включения луча.

Дисплей

• HPA-620PRT оснащен 10,4-дюймовым TFT-экраном промышленного класса с сенсорным управлением, обеспечивающим оптимальное отображение при сильном свете и на открытом воздухе.

Процедура разработки

• Предлагая модели моделирования процессов, HPA-620PRT также может создавать модель путем импорта размеров объектов с помощью программного обеспечения CAD.Настроить пользователей на специальный процесс проверки и предоставить единый сервис для полного спектра решений.

Параметр:

Сфера применения:

• Инспекция обычных свар
• Фазовая С-сканировка композитных материалов массивом
• Проверка болтов и винтовых труб
• Проверка ПЭ-соединений
• Решение проверки сварки труб малого диаметра
