Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz

Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz
Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz

Большие изображения :  Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Huatec
Сертификация: ISO,CE
Номер модели: HPA-620
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Упаковывая детали: в высококачественной коробке
Время доставки: ЧЕРЕЗ 7~15 ДНЕЙ ПОСЛЕ ОПЛАТЫ
Условия оплаты: L/C, T/T, Western Union
Поставка способности: 50 комплектов в месяц
контакт

Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz

описание
Наименование продукта: Ультразвуковой дефектоскоп с фазированной решеткой Модель: HPA-620
Дисплей: экран касания 10.4-inch Хранилище: Внутренний: 64 ГБ; Внешний: USB флеш диск
Вес: 5 кг (без аккумулятора) Кондиционер: 100V~240V 50Hz/60Hz
Выделить:

Портативный ультразвуковый детектор фазового массива

,

128PR Ультразвуковой детектор фазового массива

Портативный 32:128PR Ультразвуковой детектор ошибок



HPA-620 - это портативный детектор ошибок 32:128PR.

Он оснащен обычным модулем ультразвуковой инспекции, модулем TOFD, обычным модулем фазового массива, поддерживающим одновременное сканирование TOFD и фазового массива.а также двухуровневые зондыОбладая водонепроницаемым и маслостойким сенсорным экраном и возможностями записи данных полного курса испытаний, HPA-620 представляет собой передовой интеллектуальный детектор дефектов фазового массива.



Особенности:

Канал проверки

  • 38Модуль фазового массива
  • Одновременное сканирование TOFD и фазового массива
  • Поддерживает двойные массивные зонды
  • 2-канальное TOFD; 2-канальное обычное ультразвуковое испытание

Функциональность HPA-620 обеспечивает большое удовлетворение различных требований пользователей.



Модуль фазового массива

  • Обычная проверка сварки на заднице; обычная проверка сварки на заднице (с одновременным сканированием TOFD и фазового массива)
  • Традиционная С-сканировка для плит
  • Обычный осмотр болтов
  • Обычная проверка коррозии
  • Проверка TKY

Параметр:



Каналы
Режим Режим PA Режим UT Режим TOFD
Число 32:128 2 2
Физический параметр
Дисплей 10.4-дюймовый сенсорный экран
Импорт 1 IPEX, 4 C5
Порты ввода/вывода 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (может передавать на HDMI)
WIFI
Порт кодера LEMO 1B
Порт ввода/вывода TTL
GPS Да, да.
Хранение Внутренний: 64 ГБ; Внешний: USB флеш диск
Вес 5 кг (без аккумулятора)
Размеры 350 × 250 × 130 мм
(L×W×H)
Кондиционер 100V~240V 50Hz/60Hz
DC 13.5В
Тип батареи Литийная батарея
Мощность батареи Двойная батарея, каждая < 100Wh
Продолжительность работы батареи ≥ 4,5 ч
Температура Диапазон рабочей температуры: -10°C~40°C
Диапазон температуры хранения: -20°C~60°C
Квалификация защиты от проникновения IP65
УТ
РРФ 25 Hz ~ 10 kHz
Напряжение передатчика 75V ~ 250V (50Ω нагрузки)
Ширина импульса 30 нс ~ 1000 нс, с шагом 5 нс
Снижение 400Ω, 80Ω
Коэффициент выборки 100 МГц
Пропускная способность 0.5MHz ~ 20MHz (-3dB)
Прибыль 0.0dB~110.0dB
Избыток чувствительности ≥ 60 дБ (узкая полоса пропускания), ≥ 52 дБ (широкая полоса пропускания) (2,5P20 преобразователи, 200mmφ2плоскодонные отверстия)
Ошибка вертикальной линейности ≤ 3%
Ошибка горизонтальной линейности ≤ 0,1%
Резолюция ≥26 дБ ((2.5P20)
Динамический диапазон ≥ 30 дБ
Фильтр Высокий проход, низкий проход и многократный узкий проход
Исправление RF (режим TOFD), полная волна, половинная волна +, половинная волна
Каналы 2 канала
Максимальное покрытие 10000 мм (в продольной волне из стали)
Ворота A/B/G
Звезда Ворота Полный диапазон
Ширина ворот Вход на полный диапазон
Порог входа 1~99%
Сигнализация Звуковое/оптическое
Место измерения Передняя/вершина
TCG 16
Фазовый массив
Каналы 32:128
Максимальная диафрагма 32 элемента
Максимальные элементы 128 элементов
Закон сосредоточения ≥ 1024
Угол сканирования -89°~89°
Калибровка Скорость, задержка, TCG, ACG, кодер
Объем испытания 1000 мм
Минимальное увеличение угла 0.1° ((авторегулирование)
Коэффициент выборки 100 МГц, 10 бит
Исправление Полная волна
Высота экрана A-сканирования 800% от высоты экрана (максимум)
Настраиваемая аналоговая нагрузка 80 дБ
Максимальный PRF 20 кГц
Напряжение передатчика 20V~110V ((50Ω нагрузки)
Тип импульса Биполярная квадратная волна
Ширина импульса 30 нс ~ 1000 нс, шаг 5 нс
Пропускная способность 0.5MHz~20MHz ((-3dB)
Фильтр Высокий проход, низкий проход, многократный узкий проход
Запускание Кодер, основанный на времени
Место измерения Передняя/вершина
Учет Амплитуда; путь луча; горизонтальность; глубина
Разрешение измерения 0.5 мм
Режим сканирования L/S/C/D ¢scan
Длина сканирования ≥ 15 метров
Скорость сканирования ≥ 30 мм/с




Модуль фазового массива

  • Обычная проверка сварки на заднице; обычная проверка сварки на заднице (с одновременным сканированием TOFD и фазового массива)
  • Традиционная С-сканировка для плит
  • Обычный осмотр болтов
  • Обычная проверка коррозии
  • Проверка TKY



Модуль TOFD

  • Настройка параметров процедуры; настройка параметров зонды и клина

Пользователи могут рассчитывать соответствующие параметры на основе параметров зонда и процедуры, включая: PCS, охват сканирования, охват дна, углы включения луча.



Дисплей

  • HPA-620 оснащен 10,4-дюймовым TFT-экраном промышленного класса с сенсорным управлением, обеспечивающим оптимальные дисплеи при сильном свете и на открытом воздухе.



Процедура разработки

  • Предлагая модели моделирования процессов, HPA-620 также может создавать модель путем импорта размеров объектов через программное обеспечение CAD.Настроить пользователей на специальный процесс проверки и предоставить единый сервис для полного спектра решений.

Сфера применения:

1. Инспекция обычных свар

2. Фазовое С-сканирование композитных материалов

3Проверка болтов и винтовых труб

4Проверка ПЭ-соединений

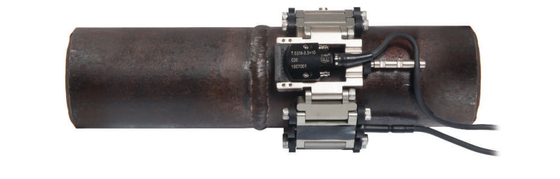

5. Решение для проверки сварки труб малого диаметра

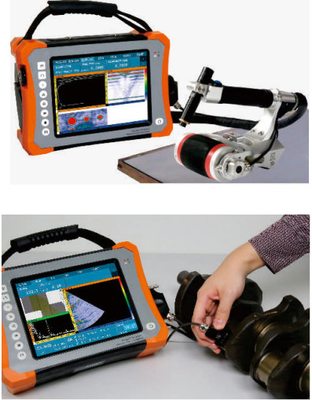

Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz 0

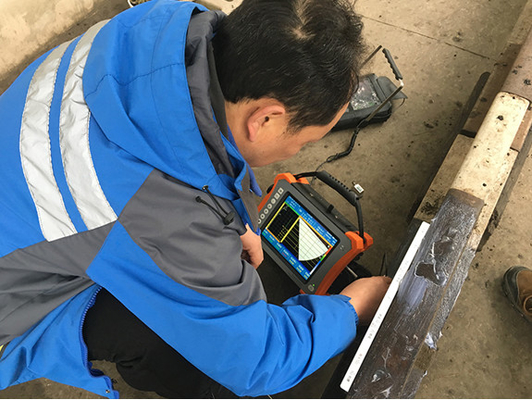

Портативный 32 128PR фазовый ультразвуковый детектор ошибок с токовым током 100-240V 50Hz/60Hz 1
