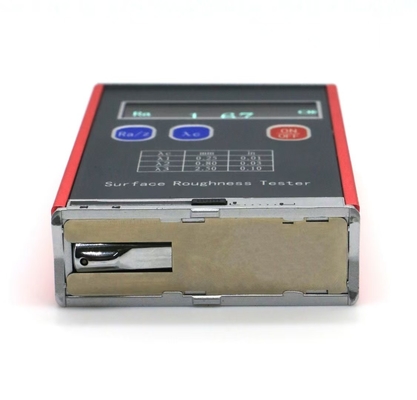

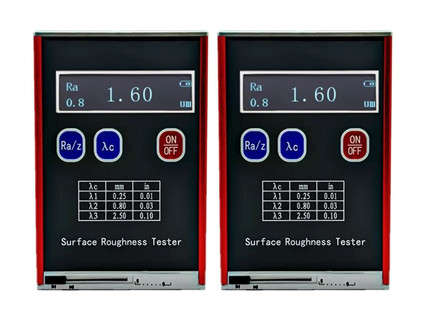

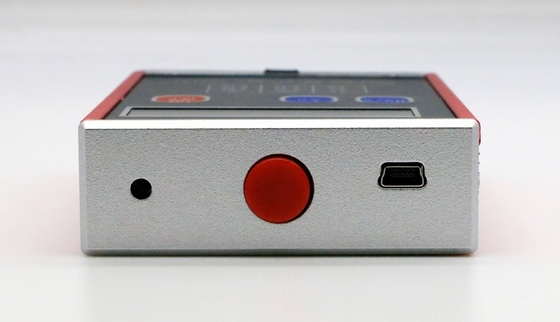

Проверяющий шероховатость поверхности с карманным размером Ra Rz Rt Rq
Общее введение
Pocket-Size Surface Roughness Tester SRT-5000B - это новое поколение серии тестеров поверхности.переносимость и стабильная производительностьТестер широко используется для измерения шероховатости поверхности различных металлов и неметалов.Его интегрированная структура датчика и основного корпуса и ручная конструкция делают его подходящим для использования на производственных площадках.
1- Придерживайтесь Ra, Rz, Rt, Rq.
2.Деньги в кармане, легко переносимые, устойчивы к ударам и вибрациям.
3Калибровка одной точки проста и проста в использовании и может быть быстро завершена пользователем.
4Пиезоэлектрический керамический датчик, прочный и прочный.
5.256*64 OLED дисплей с высокой яркостью, низким энергопотреблением и изысканным дисплеем шрифтов.
6Большая емкость перезаряжаемой литийной батареи, длительное время работы.
7- Владение 0.25, 0.8, 2,5, три вида длины отбора проб.
8Металлическая оболочка, сильная антиинтерференция.
9Соответствует стандартам GB, ISO, DIN и JIS.
10Высокоскоростной DSP чип, высокая скорость вычислений.
11.Быстрая скорость расчета, требуется всего 2 секунды для завершения расчета после измерения хода.
Рабочий принцип
Когда датчик управлялся водителем, чтобы произвести линейное равномерное движение вдоль поверхности испытания,стилус, касающийся рабочей поверхности, движется вверх и вниз по рабочей поверхности перпендикулярноЕго движение преобразуется в электрические сигналы, которые усиливаются, фильтруются и преобразуются в цифровые сигналы через A/D. Сигналы затем обрабатываются процессором в Ra, Rz,Значения Rq и Rt и затем отображаются на экране.
Таблица рекомендуемой длины проб
| Ra (μm) |
Rz (μm) |
Длина отбора проб λc (мм) |
| > 5 ~ 10 |
> 20 ~ 40 |
2.5 |
| > 2,5 ~ 5 |
>10 ~ 20 |
| > 1,25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 ~ 1.25 |
> 3,2 ~ 6.3 |
| > 0,32 ~ 0.63 |
>1,6 ~3.2 |
| > 0,25 ~ 0.32 |
> 1,25 ~ 1.6 |
0.25 |
| > 0,20 ~ 0.25 |
> 1,0 ~ 1.25 |
| > 0,16 ~ 0.20 |
> 0,8 ~ 1.0 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 ~ 0.125 |
> 0,5 ~ 0.63 |
| > 0,08 ~ 0.1 |
> 0,4 ~ 0.5 |
| > 0,063 ~ 0.08 |
> 0,32 ~ 0.4 |
| > 0,05 ~ 0.063 |
> 0,25 ~ 0.32 |
| > 0,04 ~ 0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0,16 ~ 0.2 |
| > 0,025 ~ 0.032 |
> 0,125 ~ 0.16 |
| > 0,02 ~ 0.025 |
> 0,1 ~ 0.125 |
Технические параметры
1Параметры (μm):Ra, Rz, Rq, Rt
2Длина прохода (мм):6
3Длина пробки (мм):0.25, 0.80, 2.50
4Длина оценки (мм):1.25, 4.0, 5.0
5.Расстояние измерения (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Ошибка отображения: ± ((10nm+0,1A)
7.Повторяемость отображаемой стоимости:<6%
8.Стилус: Диамантовый наконечник Радиус:10 μm±1 μm Диамантовый наконечник Угол:
9.Стойковая измерительная сила и ее варианты стилуса:
Сила измерения в неподвижном состоянии: ≤ 0,016N
Изменение измеряемой силы: ≤ 800 Н/м
10Давление датчика, зависящее от скольжения: ≤ 0,5 Н
11- Батарея:3.7В литий-ионная батарея
12Общие размеры: 106 мм × 70 мм × 24 мм
13Вес: 200 г.
14Условия работы:
Температура: -20°C-40°C
Относительная влажность: < 90%
Никаких вибраций; никаких коррозионных сред
15Условия хранения: Температура: -25°C~60°C Относительная влажность:< 90%
-
-
| |
Часть |
Количество |
| Стандартный |
Хост SRT-5000B |
1 |
| 5В адаптер питания |
1 |
| USB-кабель |
1 |
| Руководство по эксплуатации |
1 |
| Гарантийная карта |
1 |
| Сертификат калибровки |
1 |
| Список упаковки |
1 |
| Квалифицированный сертификат |
1 |
| Чехлы для оборудования |
1 |
| Необязательно |
Стандартный образец |
1 |
| Стеклянная опора |
1 |
-
