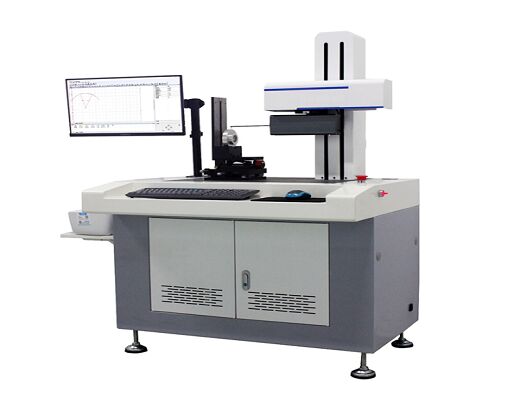

Станок для измерения шероховатости поверхности 500 Вт, профилометр контура, интегрированный
1. Название продукта: Интегрированная машина для профилометрии шероховатости поверхности
2. Модель продукта: SRT-7150
4. Ключевые преимущества
Десятилетиями посвящены прецизионным измерениям!
Сертификация системы менеджмента качества ISO9001, сертификация системы управления знаниями;
Сертификация национального предприятия с преимуществом в области интеллектуальной собственности;
Сертификация ЕС CE для экспорта;
Разнообразие продукции: поддержка индивидуальной настройки клиента;
5. Описание прибора и диапазон измерения:
SRT-7150 — это интегрированное измерительное оборудование для измерения шероховатости поверхности и контура.
Шероховатость поверхности и профиль различных заготовок измеряются и анализируются с использованием высокоточной системы измерения решеток, высокоточной шлифовальной направляющей, высокопроизводительного бесконтактного линейного двигателя, высокопроизводительного модуля измерения шероховатости, высокопроизводительной технологии системы компьютерного управления и совершенного многофункционального программного обеспечения.
Устройство может измерять различные параметры различных механических деталей, такие как параметры профиля плоской линии и поперечного сечения, параметры волнистости поверхности, параметры шероховатости и так далее.
Он может измерять прямолинейность, наклон, обработку углов, обработку окружности (расстояние от прямой до касательной, расстояние от центра окружности до центра окружности, радиус дуги, расстояние от точки пересечения до центра окружности, расстояние от центра окружности до прямой), обработку точки-линии (расстояние от точки пересечения до прямой, расстояние от точки пересечения до центра окружности, пересечение двух прямых, расстояние от точки пересечения до точки пересечения), логарифмическую кривую, ширину канавки, глубину канавки, расстояние от края канавки, расстояние от центра канавки, наклон, горизонтальное расстояние, вертикальное расстояние и другие параметры формы различных деталей.
Он подходит для подшипниковой промышленности, механической обработки, автомобильной, мотоциклетной, прецизионной фурнитуры, прецизионных инструментов, пресс-форм, инструментов, оптических компонентов и других отраслей.
6. Примеры применения:
поршень Прецизионная пружина
(1) Высокая точность, высокая стабильность, высокая повторяемость, длительный срок службы;
1) Выбраны ведущая высокоточная система измерения решеток и высокоточная индуктивная система измерения, точность измерения очень высока.
2) Самостоятельная разработка высокоточной системы шлифовальных направляющих, износостойкость материала направляющих хорошая, обеспечивается стабильная и надежная работа системы;
3) Высокопроизводительная система привода линейного двигателя обеспечивает высокую стабильность измерения и хорошую повторяемость.
4) Измерительный стол может регулировать направление Y, горизонтальное направление, горизонтальное секторное направление и различные углы, а также может регулировать различные углы, что значительно удобно для требований пользователя к измерению.
(2) Интеллектуальная программная система:
Интерфейс работы прибора дружелюбен, оператор может легко освоить работу прибора, и использование очень простое.
1) Практический опыт проектирования измерительного программного обеспечения, накопленный компанией за многие годы, предоставляет клиентам простой, практичный и быстрый опыт работы;
2) Мощная автоматическая обработка данных, печать отчетов различных форматов, автоматическое отображение, печать, сохранение, запрос записей измерений; данные могут быть централизованно архивированы или напечатаны без занятия времени на проверку;
3) Широкий диапазон измерения, который может удовлетворить специальные функции измерения практически всех типов контуров заготовок, включая специальные заготовки, такие как винты, подшипники, резьбы и так далее.
4) Измеряемый участок может быть выбран автоматически и вручную для оценки, а функции программного обеспечения могут быть настроены в соответствии с требованиями клиента;
5) Использование компьютерной базы данных большой емкости для хранения может записывать все результаты проверки.
8. Требования к условиям эксплуатации:
1) Потребляемая мощность: около 500 Вт
2) Переменный ток: 220 В ± 10%, 50 Гц
3) Требования к окружающей среде: температура - 10 ~ 30 °C;
4) Относительная влажность: < 85 %
5) На месте установки отсутствует явный источник вибрации
6) Индивидуальный заземляющий провод
7) В помещении не должно быть пыли, вибрации, шума, воздушного потока, коррозионных газов и сильного магнитного поля, которые могут повлиять на измерение. Максимальная вибрация грунта RMS: 50 Гц 5,0 мкм/с
9. Технические параметры:
| Модель проекта |
SRT-7150 |
|
Ось X
Скользящая линейная направляющая
|
Точность перемещения |
≤0,5 мкм /80 мм |
|
Позиционирование оси X
Решетчатая линейка
|
Разрешение |
0,1 мкм
|
| Место производства |
Китай |
| Датчик данных |
Разрешение |
0,02 мкм |
| Место производства |
Импорт из-за рубежа |
| Системное разрешение |
65536:1 |
| Линейная точность |
≤±(1,5+|0,2H|) мкм |
| круговая дуга |
≤±(2+R/8) мкм |
| угол |
≤±2' |
| Прямолинейность |
≤0,8 мкм/100 мм |
| Измерение шероховатости |
| Диапазон измерения |
Ось X |
Ra:0,01 - 10 мкм |
| Ось Z1 |
±500 мкм |
| Параметры оценки |
Параметры оценки шероховатости: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr, Rdq и Rmr(c);
Параметры оценки степени пульсации: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr и Wmr(c);
Параметры оценки исходного контура: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr и Pmr(c)
|
| Длина выборки-L |
0,08, 0,25, 0,8, 2,5, 8 (мм); |
| Длина оценки |
В соответствии со стандартом GB / T10610-2009 |
| Ошибка индикации |
±5% |
| Повторяемость индикации |
2% |
| Измерение профиля |
| Диапазон измерения |
Ось X |
≤150 мм |
| Ось Z |
≤300 мм (может быть отрегулирована в соответствии с потребностями пользователя) |
| Z1 |
≤40 мм |
| Скорость перемещения стола |
0,05-0,8 мм/с (четыре скорости, автоматическое регулирование скорости) |
| Рабочая среда |
Рабочая температура: 10°C-30°C (нормальная температура)
Влажность 20-80% относительной влажности Отсутствие явного источника вибрации
|
| Требуемое электропитание |
220 В 50 Гц 0,5 кВт Индивидуальный заземляющий провод |
| Размеры прибора (длина × ширина × высота) |
980×740×1500 (мм) |
| Вес прибора |
около 120 кг |
Примечание: Вышеуказанные технические параметры могут быть скорректированы в соответствии с фактическими потребностями пользователей. Мы приветствуем вас для консультации с нашими техническими специалистами по различным вопросам.
6. Стандартная комплектация продукта:
|
Наименование детали
|
Наименование проекта |
| Механическая часть |
Рама основного прибора x1 |
| Мраморный рабочий стол x1 |
| Универсальный прецизионный регулировочный стол x1 |
| Система колонны x1 |
| Устройство перемещения горизонтальной направляющей x1 |
| Электрическая часть |
Система электроуправления x1 |
| Линейная решетка x1 |
| Индуктивный датчик x1 |
| Компьютер x1 |
| Принтер HP Inkjet x1 |
| Специальное измерительное программное обеспечение x1 |
|
Стандартные детали
|
Стандартный шар x1 |
| Высокий стандартный блок x2 |
| Стандартный блок для измерения шероховатости x1 |
| Игла |
Зонд и измерительная игла
(Двухосевые, два заостренных) x4
|
| Прочее |
Стандартный ящик для инструментов x1 |
