HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов

HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов
HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов

Большие изображения :  HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HUATEC
Сертификация: CE
Номер модели: HPA-620PRT
Оплата и доставка Условия:
Количество мин заказа: 1 шт.
Цена: USD67850/set - USD76700/set
Упаковывая детали: Коробка упаковки коробки
Время доставки: через 7-10 рабочих дней после получения вашей оплаты
Условия оплаты: T/T, Paypal
Поставка способности: 10sets/month
контакт

HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов

описание
Отображать: экран касания 10.4-inch импортировать: 1 IPEX, 4 C5
Диапазон рабочих температур: -10 ℃ ~ 40 ℃ Диапазон температур хранения: -20℃~60℃
Рейтинг защиты от входа: IP65
Выделить:

детектор рванины экрана касания ультразвуковой

,

C Ультразвуковой детектор дефектов сканирования

,

Ультразвуковой дефектоскоп с фазированной решеткой

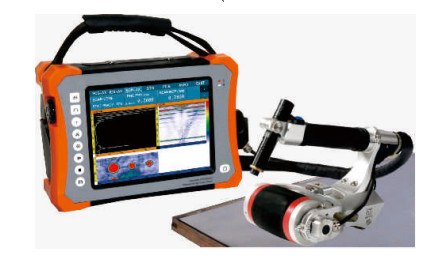

HPA-620PRT Сенсорный экран TFM 32:128PR Фазированная решетка C-скан Ультразвуковой дефектоскоп


HUATEC HPA-620PRT - это новый портативный дефектоскоп с фазированной решеткой 32:128PR.

Он оснащен модулем обычной ультразвуковой инспекции, модулем TOFD, модулем обычной фазированной решетки и модулем TFM-визуализации, поддерживающим одновременное сканирование TOFD и фазированной решетки, а также двухмассивные датчики. Обладая водо- и маслостойким сенсорным экраном и возможностью записи данных тестирования всего курса, HUATEC HPA-620PRT является передовым интеллектуальным дефектоскопом с фазированной решеткой TFM с функцией C-сканирования.


Параметр:


Каналы
Режим Режим PA/TFM Режим UT Режим TOFD
Количество 32:128 2 2
Физический параметр
Дисплей 10,4-дюймовый сенсорный экран
Импорт 1 IPEX, 4 C5
Порты ввода/вывода 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (можно преобразовать в HDMI)
WIFI
Порт энкодера LEMO 1B
Порт TTL ввода/вывода
GPS Да
Хранение Внутреннее: 64 ГБ; Внешнее: USB-накопитель
Вес 5 кг (без батареи)
Размеры 350 мм × 250 мм × 130 мм
(Д×Ш×В)
AC 100 В ~ 240 В 50 Гц/60 Гц
DC 13,5 В
Тип батареи Литиевая батарея
Емкость батареи Двойная батарея, каждая<100 Втч
Срок службы батареи ≥4,5 ч
Температура Диапазон рабочих температур: -10℃~40℃
Диапазон температур хранения: -20℃~60℃
Степень защиты от проникновения IP65
UT
PRF 25 Гц ~ 10 кГц
Напряжение передатчика 75 В ~ 250 В (нагрузка 50 Ом)
Ширина импульса 30 нс ~ 1000 нс, с шагом 5 нс
Демпфирование 400 Ом, 80 Ом
Частота дискретизации 100 МГц
Полоса пропускания 0,5 МГц ~ 20 МГц (-3 дБ)
Усиление 0,0 дБ ~ 110,0 дБ
Избыток чувствительности ≥60 дБ (узкая полоса пропускания), ≥52 дБ (широкая полоса пропускания) (преобразователи 2,5P20, отверстия 200 ммφ2 с плоским дном)
Ошибка вертикальной линейности ≤3%
Ошибка горизонтальной линейности ≤0,1%
Разрешение ≥26 дБ (2,5P20)
Динамический диапазон ≥30 дБ
Фильтр Высокочастотный, низкочастотный и несколько узкополосных
Выпрямление RF (режим TOFD), полная волна, полуволна +, полуволна –
Каналы 2 канала
Максимальный охват 10000 мм (в стальной продольной волне)
Строб A/B/G
Старт строба Полный диапазон
Ширина строба Старт строба до полного диапазона
Порог строба 1~99%
Сигнал тревоги Звуковой/оптический
Точка измерения Передняя/пиковая
TCG 16
Фазированная решетка/TFM
Каналы 32:128
Максимальная апертура 32 элемента
Максимальное количество элементов 128 элементов
Закон фокусировки ≥1024
Угол сканирования -89°~89°
Калибровка Скорость, задержка, TCG, ACG, энкодер
Объем испытаний 1000 мм
Минимальный шаг угла 0,1° (автоматическая настройка)
Частота дискретизации 100 МГц, 10 бит
Выпрямление Полная волна
Высота экрана A-скана 800% от высоты экрана (максимум)
Регулируемое аналоговое усиление 80 дБ
Максимальная PRF 20 кГц
Напряжение передатчика 20 В ~ 110 В (нагрузка 50 Ом)
Тип импульса Биполярная прямоугольная волна
Ширина импульса 30 нс ~ 1000 нс, шаг 5 нс
Полоса пропускания 0,5 МГц ~ 20 МГц (-3 дБ)
Фильтр Высокочастотный, низкочастотный, несколько узкополосных
Запуск Энкодер, по времени
Точка измерения Передняя/пиковая
Считывание Амплитуда; путь луча; горизонталь; глубина
Разрешение измерения 0,5 мм
Режим сканирования L/S/C/D –скан, TFM
Длина сканирования ≥15 метров
Скорость сканирования ≥30 мм/с
TFM-визуализация Живое 2D
Количество точек фокусировки в TFM Максимум 1 000 000 точек
3D-реконструкция изображения Да


Область применения:

Контроль сварных швов

C-скан инспекция композитных материалов с фазированной решеткой

Инспекция болтов и резьбовых труб

Инспекция соединений из полиэтилена

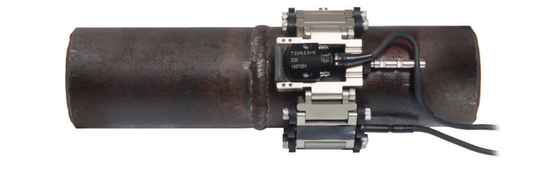

Решение для инспекции сварных швов труб малого диаметра


Особенности:

Каналы инспекции

  • Модуль фазированной решетки 38:128PR
  • Модуль TFM-визуализации
  • Одновременное сканирование TOFD и фазированной решетки
  • Поддерживает двухмассивные датчики
  • 2-канальный TOFD; 2-канальное обычное ультразвуковое тестирование

Функциональность HPA-620PRT обеспечивает большое удовлетворение различных потребностей пользователей.


Модуль фазированной решетки

  • TFM-инспекция продольной волной; TFM-инспекция поперечной волной
  • TFM-инспекция стыкового шва; Обычная инспекция стыкового шва; Обычная инспекция стыкового шва (с одновременным сканированием TOFD и фазированной решеткой)
  • C-скан TFM-инспекция и обычная C-скан инспекция для пластин
  • TFM-инспекция и обычная инспекция болтов
  • TFM-инспекция коррозии; обычная инспекция коррозии
  • TKY-инспекция

Модуль TOFD

  • Настройка параметров процедуры; настройка параметров датчика и клина

Пользователи могут рассчитать соответствующие параметры на основе параметров датчика и процедуры, включая: PCS, охват сканирования, охват дна, углы включения луча.


Дисплей

  • HPA-620PRT оснащен 10,4-дюймовым промышленным TFT-экраном с сенсорным управлением, обеспечивающим оптимальное отображение при ярком освещении и на открытом воздухе.

Разработка процедуры

  • Предлагая модели имитации процессов, HPA-620PRT также может создавать модель путем импорта размеров объектов с помощью программного обеспечения CAD. Настройте специальный процесс инспекции пользователей и предоставьте комплексное обслуживание для полного спектра решений.HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов 0HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов 1HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов 2HPA-620PRT сенсорный экран TFM 32 128PR Фазовый массив Скан УЗИ детектор дефектов 3
