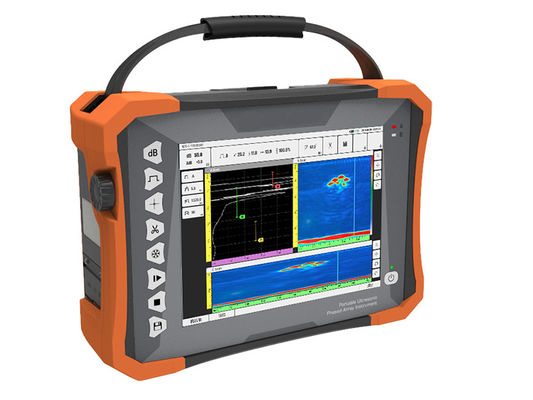

HPA-620 Портативный 32 128PR Фазированный ультразвуковой дефектоскоп TOFD

Большие изображения : HPA-620 Портативный 32 128PR Фазированный ультразвуковой дефектоскоп TOFD

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HUATEC
Сертификация:	CE
Номер модели:	HPA-620

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	USD42090/set - USD47580/set
Упаковывая детали:	Наружная упаковка коробки
Время доставки:	через 20-30 рабочих дней после получения вашей оплаты
Условия оплаты:	T/T, Western Union, PayPal, L/C.

контакт

HPA-620 Портативный 32 128PR Фазированный ультразвуковой дефектоскоп TOFD

описание

Отображать:

экран касания 10.4-inch

Хранилище:

Внутренний: 64 ГБ; Внешний: USB флеш диск

переменного тока:

100V~240V 50Hz/60Hz

Рейтинг защиты от входа:

IP65

Выделить:

Портативный ультразвуковой детектор рванины

Ультразвуковой дефектоскоп с фазированной решеткой

Ультразвуковой детектор ошибок IP65

HPA-620 портативный 32:128PR фазовый массив TOFD сканирование УЗИ детектор дефектов

HPA-620 - это портативный детектор ошибок 32:128PR.

Он оснащен обычным модулем ультразвуковой инспекции, модулем TOFD, обычным модулем фазового массива, поддерживающим одновременное сканирование TOFD и фазового массива.а также двухуровневые зондыОбладая водонепроницаемым и маслостойким сенсорным экраном и возможностями записи данных полного курса испытаний,HPA-620 - это продвинутый интеллектуальный детектор ошибок фазового массива.

Параметр:

Каналы
Режим	Режим PA	Режим UT	Режим TOFD
Число	32:128	2	2
Физический параметр
Дисплей	10.4-дюймовый сенсорный экран
Импорт	1 IPEX, 4 C5
Порты ввода/вывода	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP ((DisplayPort) (может передавать на HDMI)
	WIFI
	Порт кодера LEMO 1B
	Порт ввода/вывода TTL
GPS	Да, да.
Хранение	Внутренний: 64 ГБ; Внешний: USB флеш диск
Вес	5 кг (без аккумулятора)
Размеры	350 × 250 × 130 мм
(L×W×H)
Кондиционер	100V~240V 50Hz/60Hz
DC	13.5В
Тип батареи	Литийная батарея
Мощность батареи	Двойная батарея, каждая < 100Wh
Продолжительность работы батареи	≥ 4,5 ч
Температура	Диапазон рабочей температуры: -10°C~40°C
	Диапазон температуры хранения: -20°C~60°C
Квалификация защиты от проникновения	IP65
УТ
РРФ	25 Гц ~ 10 кГц
Напряжение передатчика	75V ~ 250V (50Ω нагрузки)
Ширина импульса	30 нс ~ 1000 нс, с шагом 5 нс
Снижение	400Ω, 80Ω
Коэффициент выборки	100 МГц
Пропускная способность	0.5MHz ~ 20MHz (-3dB)
Прибыль	0.0dB~110.0dB
Избыток чувствительности	≥ 60 дБ (узкая полоса пропускания), ≥ 52 дБ (широкая полоса пропускания) (2,5P20 преобразователи, 200mmφ2плоскодонные отверстия)
Ошибка вертикальной линейности	≤ 3%
Ошибка горизонтальной линейности	≤ 0,1%
Резолюция	≥26 дБ ((2.5P20)
Динамический диапазон	≥ 30 дБ
Фильтр	Высокий проход, низкий проход и многократный узкий проход
Исправление	RF (режим TOFD), полная волна, половинная волна +, половинная волна
Каналы	2 канала
Максимальное покрытие	10000 мм (в продольной волне из стали)
Ворота	A/B/G
Звезда Ворота	Полный диапазон
Ширина ворот	Вход на полный диапазон
Порог входа	1~99%
Сигнализация	Звуковое/оптическое
Место измерения	Передняя/вершина
TCG	16
Фазовый массив
Каналы	32:128
Максимальная диафрагма	32 элемента
Максимальные элементы	128 элементов
Закон фокусировки	≥ 1024
Угол сканирования	-89°~89°
Калибровка	Скорость, задержка, TCG, ACG, кодер
Объем испытания	1000 мм
Минимальное увеличение угла	0.1° ((авторегулирование)
Коэффициент выборки	100 МГц, 10 бит
Исправление	Полная волна
Высота экрана A-сканирования	800% от высоты экрана (максимум)
Настраиваемая аналоговая прибыль	80 дБ
Максимальный PRF	20 кГц
Напряжение передатчика	20V~110V ((50Ω нагрузки)
Тип импульса	Биполярная квадратная волна
Ширина импульса	30 нс ~ 1000 нс, шаг 5 нс
Пропускная способность	0.5MHz~20MHz ((-3dB)
Фильтр	Высокий проход, низкий проход, многократный узкий проход
Запускание	Кодер, основанный на времени
Место измерения	Передняя/вершина
Учет	Амплитуда; путь луча; горизонтальность; глубина
Разрешение измерения	0.5 мм
Режим сканирования	L/S/C/D ¢scan
Длина сканирования	≥ 15 метров
Скорость сканирования	≥ 30 мм/с

Особенности:

Канал проверки

38Модуль фазового массива
Одновременное сканирование TOFD и фазового массива
Поддерживает двойные массивные зонды
2-канальное TOFD; 2-канальное обычное ультразвуковое испытание

Функциональность HPA-620 обеспечивает большое удовлетворение различных требований пользователей.

Модуль фазового массива

Обычная проверка сварки на заднице; обычная проверка сварки на заднице (с одновременным сканированием TOFD и фазового массива)
Традиционная С-сканировка для плит

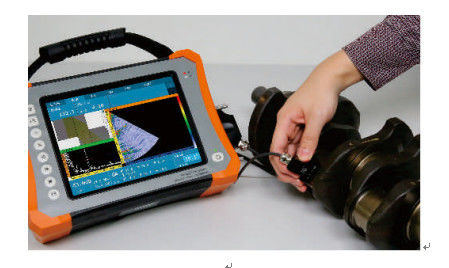

Обычный осмотр болтов
Обычная проверка коррозии
Проверка TKY

Модуль TOFD

Настройка параметров процедуры; настройка параметров зонды и клина

Пользователи могут рассчитывать соответствующие параметры на основе параметров зонда и процедуры, включая: PCS, охват сканирования, охват дна, углы включения луча.

Дисплей

HPA-620 оснащен 10,4-дюймовым TFT-экраном промышленного класса с сенсорным управлением, обеспечивающим оптимальные дисплеи при сильном свете и на открытом воздухе.

Процедура разработки

Предлагая модели моделирования процессов, HPA-620 также может создавать модель путем импорта размеров объектов через программное обеспечение CAD.Настроить пользователей на специальный процесс проверки и предоставить единый сервис для полного спектра решений.

Сфера применения:

Инспекция обычных свар

Фазовая С-сканировка композитных материалов массивом

Проверка болтов и винтовых труб

Проверка ПЭ-соединений

Решение проверки сварки труб малого диаметра
