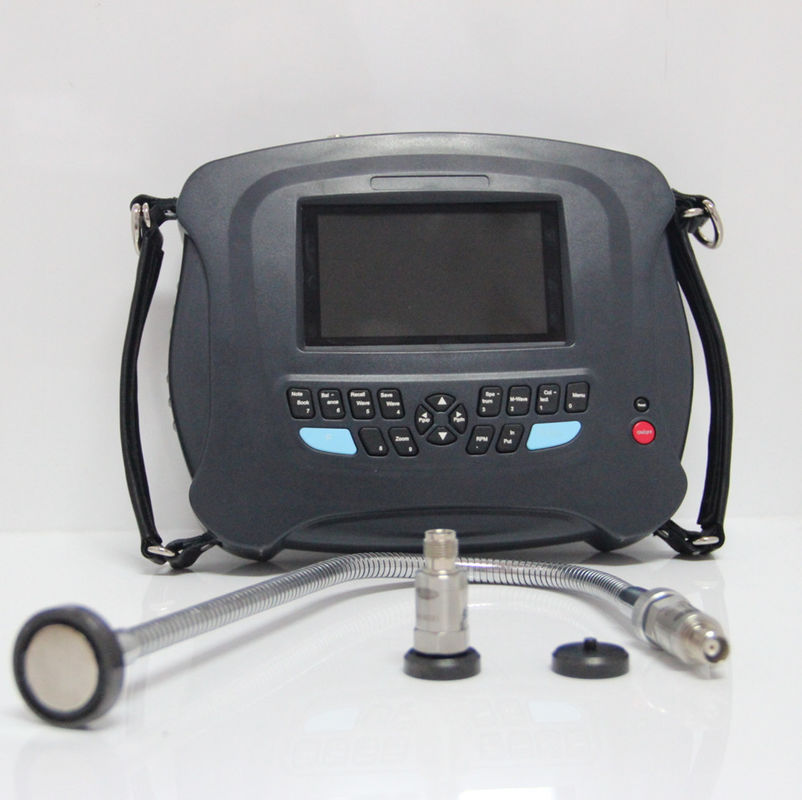

HG-904B4 4-канальный многофункциональный анализатор вибрации спектра FFT
HUATEC HG-904B 4-канальный многофункциональный инструмент, имеет универсальный входный порт, который может подключаться к различным типам датчиков.и технологии диагностики неисправностей, объединяя возможности мониторинга состояния оборудования и диагностики неисправностей в единое устройство.
Инструмент анализатора включает функцию четырехканального сбора данных вибрации,который может выполнять измерения вибрации на месте и автоматически хранить десятки тысяч значений характеристик вибрации и спектров точек измеренияОн также может отображать от одного до четырех каналов форм волн и спектра синхронно на месте.завершение проверки одностороннего и двустороннего динамического баланса на месте.BT4 &IP54
| Основная функция |
Модель |
| Модель |
HG-904B4 |
HG-904B2 |
| Количество каналов |
четырехканальный |
двойной канал |
| Основные функции |
|
1"Трехканальная синхронная проверка, при которой значения ускорения, скорости, смещения и оси обертывания собираются одновременно из каждого канала,а также графики частотного спектра параметров сигнализации.
|
Да, да. |
1 канал |
| 2"Одноканальное или многоканальное синхронное захват любого параметра, любого диапазона частот и любого графика. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 3Отслеживание оси, анализ старта-стопа, испытания на столкновения. |
Да, да. |
Нет |
| 4"Наблюдение за значениями оборудования в режиме реального времени и анализ графиков тенденций в режиме реального времени для любого параметра и любого диапазона частот; анализ частотного спектра и формы волны в режиме реального времени. |
1 или 2 или 3 или 4 канала |
1 или 2 канала |
| 5Технология мониторинга импульса удара подшипника (оценка смазки подшипника и удара) |
Факультативно (примечания к порядку) |
Факультативно (примечания к порядку) |
| 6, 1 или 2 равновесия плоскости |
Да, да. |
Да, да. |
| 7Система анализа программного обеспечения управления оборудованием |
Да, да. |
Да, да. |
| 8,Может быть подключен к ICP, датчик заряда, вихревой датчик перемещения тока, магнитоэлектрический датчик скорости |
Да, да. |
Да, да. |
| 9Анализ относительной фазы |
Факультативно (примечания к порядку) |
Факультативно (примечания к порядку) |
Основная функция:
Многофункциональные входные порты для различных датчиков: (пиезоэлектрический, электромагнитный, вихревой ток, ICP)
-- 5-дюймовый цветный дисплей с китайским интерфейсом для четкой и красивой визуализации
- Огромное пространство для хранения с 16 ГБ жестким диском, который может автоматически хранить десятки тысяч значений вибрации и спектров точек измерения
-- Четыре канала синхронного захвата с 24-битным AD-выборкой
- 1600.3200,6400 или 12800 линий FFT
-- USB 2.0 коммуникационный интерфейс с совершенно новым китайским окном стиль меню для более простой работы
-- Частота анализа до 35 КГц с 8 необязательными уровнями
-- полнофункциональный высокоскоростной динамический анализ, включающий спектр амплитуды, спектр мощности, логарифмический спектр и т.д.
-- отображать различные значения функций временного домена, включая значение пика, значение пика-пика, эффективное значение, фактор пика, искаженность, куртоз и т.д.
-- Многочисленные функции анализа и диагностики: анализ подшипников/передач (анализ демодуляции оболочки), диагностика неисправностей, (тест на стук), диагностика естественной частоты и т.д.
-- Хранение и воспроизведение данных/записей для баланса ротора
-- Испытательная масса может быть выборочно удалена или сохранена и ее качество может быть оценено
-- Высокоточная балансировка с быстрым балансированием для измерения и отображения значений вибрации, амплитуд, фаз
-- Выявление и диагностика неисправностей подшипников/передач с использованием демодуляции аппаратных оболочек
-- Измерение скорости, измерение шума, измерение фазы, диагностика фазы
-- Ручное установление порога запуска (большой, средний, маленький)
-- Он может быть оснащен программным обеспечением EMD системы управления оборудованием (включая базу данных подшипников)
Спецификация оборудования:
| Статистика |
спецификация |
| Модель |
HG-904B4 четырехканальный / HG-904B2 двойной канал |
| Количество каналов |
Четыре канала вибрации, один канал тахометра |
| Основные функции |
Одноканальное или многоканальное синхронное получение различных параметров, включая ускорение, скорость, смещение и осевую оболочку |
| точность |
± 5% |
| Преобразование A/D |
24-разрядный AD-выборка |
| ЖК-дисплей |
Поддерживает сенсорный экран, цветный 5-дюймовый дисплей |
| Диапазон тахометра |
120-12000 оборотов в минуту |
| температурный диапазон прибора |
-20°55°C |
| температурный диапазон датчика |
-20° ≈ 120°C |
| Аккумулятор с перезаряжаемой батареей |
Перезаряжаемая литийная батарея 7,2 В, 6800 мА; время зарядки 7 часов, продолжительность непрерывной работы 8 часов |
| Зарядка |
8.V, 2A |
| Диагностическая библиотека |
База данных подшипников |
| Функция измерения и диапазон |
Одновременно измеряет четыре значения параметров и спектры параметров сигнализации с чувствительностью 100 мв/г
ускорение 0,1199,99 м/с2
скорость 0,1199,99 мм/с
перемещение 1мм\1999м
значение осевой оболочки 0,1-30 м/с2
|
| Функция анализа программного обеспечения |
Анализ вибрационного спектра и волновой формы временного домена, анализ оболочки, функция точной диагностики неисправностей для прокатных подшипников (четыре части) Отдельная функция диагностики неисправностей:Аппаратное обеспечение прибора имеет отдельную функцию диагностики неисправностей для сбора других спектров параметров, цепструм, логарифмический спектр и диагностика спектра мощности (приобретение в реальном времени и отображение в реальном времени) |
| Пропускная способность |
16G |
| Внешний интерфейс |
Зарядка и связь USB2.0 |
| Функция вывода отчета |
Определяет выход отчета данных |
| Диапазон частоты ответа измерения вибрации: |
2 ̊35 кГц |
| Присоединяемые типы датчиков: |
Пьезоэлектрический датчик ускорения, датчик ICP, датчик магнитоэлектрической скорости, датчик тока Эдди |
Обзор программного обеспечения:
С быстрым развитием Интернета вещей и платформ больших данных мы интегрировали функциональные преимущества нашей существующей программной системы и приняли платформу Windows.Net 3.5-5.0,Microsoft Visual Studio 2019Связь между программной системой и коллектором использует единую архитектуру UDP, и программная система разработана как с сетевыми, так и с автономными версиями..После почти года усилий мы запустили последнюю версию системы интеллектуального мониторинга и диагностики оборудования предприятия (далее - система EMD).Используя гибкую работу программного обеспечения клиента и всеобъемлющие преимущества инструмента анализа, пользователи могут более удобно отслеживать данные и более эффективно анализировать причины аномалий.Сборники беспроводного мониторингаПри анализе тенденций онлайн-данных, портативный анализатор может дополнять сбор данных, чтобы сделать анализ оборудования на месте более полным,тем самым всесторонне анализируя тенденции и аномалии в единице, точно выявление причин аномалий и максимальная защита оборудования на месте.
