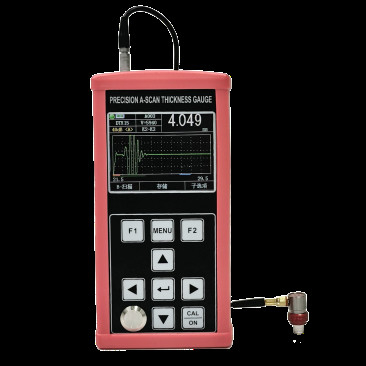

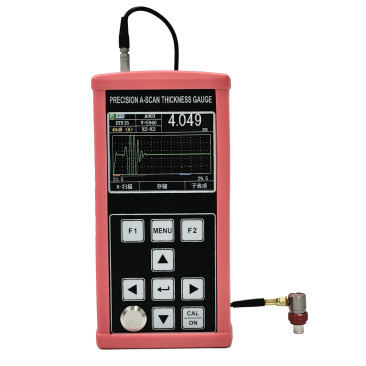

TG-6200 Ультразвуковой неметаллический габарит толщины покрытия
Может измерять толщину покрытия на различных металлических и неметаллических (стеклянных, пластиковых, композитных, бетонных, деревянных и т.д.) подложках
Параметр спецификации
| пункт |
TG-6200 |
| Тип зонды |
Однокристаллический/двойной кристаллический |
| Диапазон измерений |
20мм 1800мм |
| Частота измерений |
4Гц, 8Гц, 16Гц |
| Резолюция |
00,1 мм,00,01 мм,0.001 мм ((0.01 дюйма,00,001 дюйма,0.0001 дюйм) |
| Импульсный генератор |
Отрицательное квадратное излучение волны, ширина импульса и напряжение автоматически совпадают с зондом |
| скорость звука диапазон |
400-19999 м/с |
| Калибровочный блок |
4 мм (сталь) |
| Автоматическое отключение |
Вы можете выбрать 5 минут, 10 минут, 20 минут, ручное отключение |
| Калибровка зонды |
Одноточечная калибровка, двухточечная калибровка, ручная калибровка |
| прибыль |
Автоматическое увеличение, ручное увеличение |
| Диапазон прироста |
0 ~ 80 дБ |
| Режим обнаружения |
RF, положительная половинная волна POS, отрицательная половинная волна NEG, полная волна |
| Режим измерения |
(1) Thin-EE: Thin-film coating mode (2) MB-E: передать начальную волну импульса на одно эхо; (3) E-E: через измерение покрытия, любые эхо EM-EN необязательно; (4) THIN: режим измерения тонкой стенки |
| Цифровая модель |
Режим значения толщины, режим разницы/скорости уменьшения, режим максимальной/минимальной толщины |
| A- режим сканирования |
поддержка |
| B - режим сканирования |
поддержка |
| Указание на сцепление |
поддержка |
| Индикатор батареи |
поддержка |
| Язык |
Английский язык |
| единица |
мм/дюйм |
| Операция меню |
поддержка |
| Функция программного обеспечения |
Динамические настройки ворот, настройки пустоты (пустота), настройки пустоты эхо (E-Blank), замораживание эхо, эхо Pan и зум |
| Функция хранения |
В то же время поддерживаются 100 000 толщин (100 групп, каждая группа из 1000), 500 групп волн сканирования A и 500 групп волн сканирования B |
| Обновление программы хоста |
Поддержка обновления программы хоста |
| Экран отображения |
3.5 "экран истинного цвета |
| Передача данных |
Поддержка USB связи, передачи данных на компьютер |
| Рабочая температура |
-10°C ~ +50°C, с особыми требованиями до -20°C |
| Рабочее напряжение |
3 шт. No 5 литий-ионные батареи с предупреждением о низком напряжении при низком |
| Общие размеры |
184 x 85 x 32 (мм) |
| Машины |
250 g ((Акумулятор не включен) |
| Стандартная конфигурация |
Главная машина и специальный зонд для покрытия
No 5 литийная батарея 3, зарядное устройство, набор случайных файлов, ударно- и водонепроницаемый шкаф для приборов 1
|
резюмировать
Ручной неметаллический толщиномер покрытия с цифровым дисплеем и функцией сканирования A/B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backРазрешение измерения составляет 0,001 мм, диапазон измерений такой же тонкий, как 0,02 мм, и толщина покрытия и субстрата могут измеряться одновременно.
Этот продукт может использоваться в нефтедобывающей, химической промышленности, металлургии, судостроении, аэрокосмической, энергетической и других областях.
Основная функция
● Широкий диапазон измерений, минимальная толщина измерений, покрытие 20 мм, максимальная толщина измерений 1800 мм;
● Высокая точность измерения толщины, максимальное разрешение измерения до 0,001 мм; Повторяемое разрешение до ± 0,002 мм;
● режим A-сканирования, режим B-сканирования, режим цифрового отображения;
● с функциями измерения через покрытие и эхо на эхо для измерения материалов с краской и покрытиями на поверхности;
● Покрытие и слой краски на некоторых композитных материалах могут быть обнаружены в зависимости от разной скорости звука материала,и толщина каждого слоя из более чем 10 многослойных материалов может быть измерена одновременно, и значение толщины каждого слоя может быть переключено при одном и том же эхо;
● различные измерения: режим THIN, MB-E, E-E, Auto для обычного измерения толщины заготовки; режим THIN E-E для измерения тонкого покрытия;
● Цифровые режимы включают в себя обычный режим значения толщины, режим разницы/уменьшения скорости и режим максимального значения;
● режим увеличения: автоматическое увеличение/ручное увеличение;
● Можно настроить ручное отключение и автоматическое отключение, с энергосберегающей функцией;
● Может использовать различные спецификации зондов, двойных зондов и однокристаллических зондов, поддерживающих высокочастотные зонды до 20 МГц;
● Поддерживает хранилище большой емкости, может одновременно хранить 100 000 значений толщины, 500 групп волны сканирования A и 500 групп волны сканирования B;
● Обладает различными методами калибровки, поддерживает калибровку одной точки, многоточечную калибровку и режим ручной калибровки, может одновременно калибровывать скорость звука и нулевое положение зонда;Поддержка калибровки пути V.
● Имперское преобразование; можно переключать миллиметры и дюйма;
● Китайский и английский языки;
Применимый материал
Измерение толщины покрытия на металлических и неметаллических (стеклянных, композитных, пластиковых, бетонных, деревянных и т.д.) подложках
Подходит для измерения толщины металлов (таких как сталь, чугун, алюминий, медь и т. д.), пластмасс, керамики, стекла, смолы, стеклянных волокон и других хороших ультразвуковых проводников.
Основной принцип
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
