IP65 стандартный ультразвуковой детектор дефектов FD560 точный

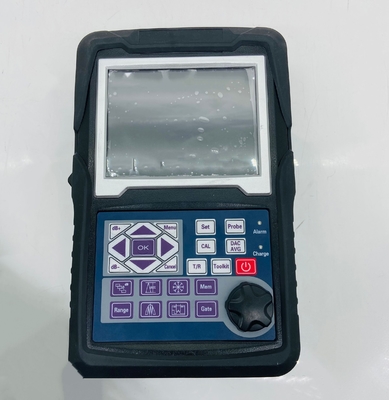

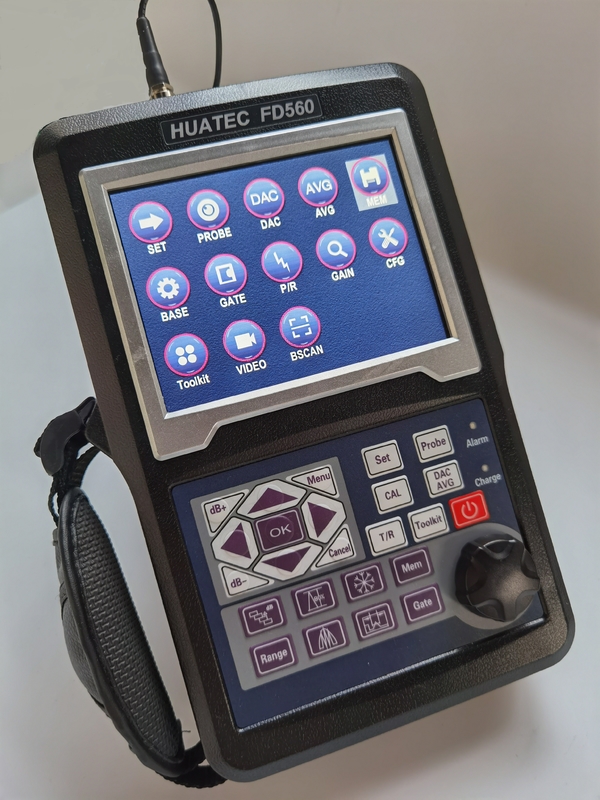

Ультразвуковой детектор ошибок HUATEC FD560

★ Интерактивный диалог, удобный для пользователя, помогает в таких операциях, как калибровка, создание кривых и т.д.

★Все инструменты, которые вам нужны: DAC, AVG, TCG, AWS и т.д.

★Частота повторения импульса: 20 - 2000 Гц. Точное регулирование, высокая скорость сканирования, не пропустите.

★Высокое соотношение сигнала к шуму, четкое и стабильное эхо, антишумная конструкция, идеально подходит для тяжелых условий работы.

★12-значная AD, высокоскоростное отбор проб приводит к лучшей диаграмме эхо со всеми деталями. Чувствительный и может обнаружить даже крошечные недостатки.

★Могу использовать частоту зонда 20 М идеально.

★Высокоскоростная видеозапись в режиме реального времени с обнаружением ошибок, неограниченное хранение данных на USB.

★Подключение голубого зуба к мобильному устройству для генерации и печати отчетов об обнаружении на месте.

★Стандарт IP65, корпус из кремниевого геля, водонепроницаемый, прочный и долговечный.

★Аккумулятор держится 10 часов за один заряд.

Спецификации

Диапазон:0-10000 мм при скорости стали

Скорость материала: 100 ‰ 20 000 м/с

Частота повторения импульса 20-2000 Гц

Динамический диапазон: ≥38 дБ

Линейность: горизонтальная: +/- 0,2%, вертикальная: 2,5%, точность усилителя +/-1 дБ.

Мощность разрешения:> 40 дБ (5P14)

Остатки чувствительности:> 62 дБ

Отторжение (удаление): от 0 до 80% полной высоты экрана

500 независимой настройки, любой критерий может быть введен свободно, мы можем работать на сцене без тестового блока;

Большая память 1000 A графика

Режимы испытаний: импульсное эхо, двойной элемент и черезпередача

Типы зондов: однопрямая, одноугольная, двойная прямая, двойный угол, сквозь, ползучая, поверхность

Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра

Единицы: дюйм или миллиметр

Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц

Задержка отображения: -20 до 3400 μs

Задержка/нулевое смещение зонда: от 0 до 99,99 мкм

Внутренний перезаряжаемый литий-ионный аккумулятор мощностью 7,2 В при 5200 мАч

10 часов номинального времени работы в зависимости от яркости дисплея

Типичное время зарядки 4 часа

H×W×D(мм):220×175×40 (мм)

Вес:10,0 кг

Операционная температура: от -10 до 50 °C

Температура хранения: -30°C до 50°C

Энергия импульса: 70V, 100V, 200V, 300V, 400V, 500V подбирается

Исправление: положительная полуволна, отрицательная полуволна, полная волна, система RF

Пропускная способность (пропускная способность усилителя): от 0,2 до 25 МГц

Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра

Чувствительность: 120 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.

Соединения преобразователей: BNC или LEMO

ЗабавныйПроцессы

Автоматическое отображение точного местоположения дефекта ((Глубина d,уровень p,расстояние s,амплитуда,sz dB,ф).

Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG или DAC/TCG, скорость сообщения о принятии или отклонении дефекта.

Автоматическая калибровка преобразователя нулевая точка, углы, передний край и скорость материала (V2 и два отверстия)

Удобно сделать и использовать DAC/TCG и AVG для оценки эхо, кривая может быть изменена и компенсирована.

Подключая U-Disk, устройство может получить неограниченную память.

В этом подразделении 17 стандартов.

Подключение голубого зуба к мобильному устройству для генерации и печати отчетов об обнаружении на месте.1.

Функция коррекции изогнутой поверхности.

Функция измерения высоты трещины.

Увеличивающий шлюз:распространение диапазона шлюза по всей ширине экрана.

Функция автоматического увеличения.

Оболочка: одновременное отображение живого A-сканирования при частоте обновления 70 Гц и оболочка A-сканирования

Выставка.

Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.

Сканирование замораживания: Дисплей замораживания содержит данные о форме волны и звуковом пути.

Сигнализация: сигнал и светодиод.

Часы реального времени.

Заполните эхо.

Захватываю.

Эхо цвета внутри Врата.

Базовый инструментальный пакет

Переносной ультразвуковой детектор дефектов FD560

Передатчик прямого луча (2,5 МГц, Φ20)

Переключатель угла луча (4 МГц, 8 мм×9 мм, 60°)

Кабель соединения для преобразователя (BNC-LEMO 00 или LEMO 01-LEMO 00)

Пакет с перезаряжаемой литий-ионной батареей, 8 ампер в час

Силовое питание/объект зарядки

Руководство по эксплуатации на английском языке

Сертификат калибровки HUATEC

Программное обеспечение

Ремень
