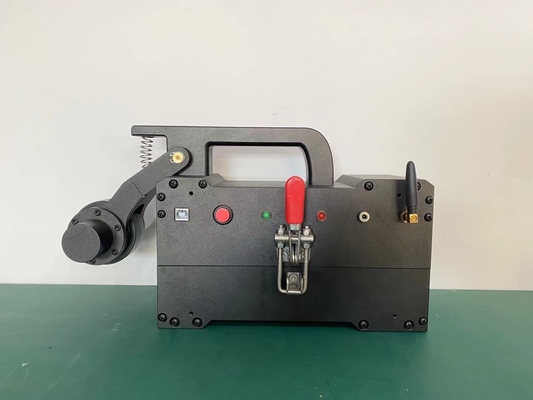

HRD-100 Все в одном детектор дефектов проволочных канатов с легким беспроводным датчиком

HUATEC WiFi Магнитный детектор дефектов HRD-100 с беспроводным сенсором

1Спецификации

Стандарты: GB/T21837-2008, ASTM E1571-2001 (стандартная спецификация для электромагнитного исследования железомагнитной стальной проволоки), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Диапазон обнаружения:Φ1,5 46 мм (выберите различный медный рукав, 20 мм, 28 мм, 34 мм, 46 мм опционально сейчас)
Относительная скорость между датчиком и проволокой:00,06,0 м/с Лучший выбор:0.3 ≈ 1,5 м/с
Наилучшее разрыв между рукояткой и проволочной веревкой: 2 ‰ 6 мм,допустимое разрыв: 0 ‰ 15 мм

Тип файла вывода: Вывод файлов Word

Сигнализация: звуковая и световая
Определение местоположения сломанной проволоки
Точность качественного суждения: 99,99%
Количественная оценка
Ошибка воспроизводимости чувствительности: ±0,055%
Ошибка отображения: ±0,2%
Ошибка обнаружения местоположения, ((L): ±0,2%
Мощность: 5 В питание компьютера
Вес датчика: < 10 кг (обычный датчик)

Температура окружающей среды -10°C~40°C

Давление воздуха: 86 ~ 106Kpa

Относительная влажность: ≤ 85%

Система окон проволочного проволочного компьютерного детектора является продуктом обновления системы GB, который основан на теории программного обеспечения DOS и идеологии управления сигнализацией в режиме реального времени с использованием Visual Basic6.0 основы языка программирования, продолжает компиляцию, чтобы стать.

Эта аппаратная часть системы использует отечественный и зарубежный продвинутый магнитный датчик и независимый модуль исследований и разработок, объединяющий, через WIFI-вождение,непосредственное хранение данных в компьютере.

Эта часть программного обеспечения системы находится в основе анализа трансформации волночек, используя основу языка программирования Visual Basic 6.0, продолжает компиляцию.Осуществлять такие функции, как сбор и контроль данных, анализ данных, отображение данных, хранение данных и так далее.динамический сигнал наблюдаемых данных и его изменение ситуации, и в режиме реального времени отображение полученного результата и отправляет сигнализацию; программное обеспечение увеличило функцию автоматической оценки;В частичном дефекте, продемонстрированном на увеличенном поперечном сечении и процентном соотношении общей площади сечения; Программное обеспечение и Windows полностью совместимы, соответствуют инерции пользователя, использует файлы Word в виде отчетов о производственном обследовании.

Это программное обеспечение системы может совместить компьютерный детектор проволоки DOS программное обеспечение формата данных отбора проб, и может анализировать обработку к нему.

Система окон приняла независимую процедуру работы и безопасную систему осмотра, может удобно подходить для каждого типа современного компьютера,и завершает серию процедур экспертизы.

2. Системы Спрос

2.1 Компьютерное оборудование

Процессор: выше Celeron 1,5 ГГц
Память: 128 МБ
Жесткий диск: 10 Гб
Подключение: WIFI

Монитор: выше VGA

2.2 Потребность в программной среде:

• Эта система поддерживает операционные системы Windows XP, WIN7,WIN8, WIN10, Linux и т.д.;

• Нужна установка платформы Microsoft Office Word.

3. Ввод датчиков

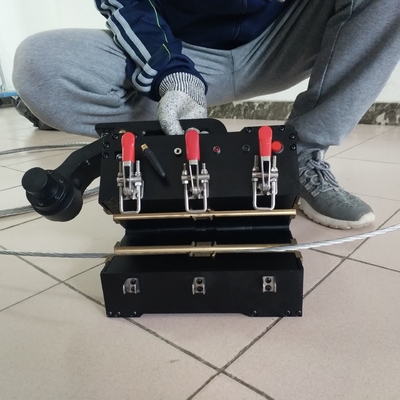

Магнитный датчик: датчик состоит из локатора перемещения (водящее колесо, кодер), установки намагничивания и организации отбора проб.проволока и он имеет относительное движение, тогда он может собирать сигнал.

Локатор смещения: ведущее колесо вращается по кругу, фотоэлектрический кодер посылает импульс инструкции для отбора проб, реализуя отбор проб равного пространства.

Магнитизация установки: Когда проволока и он имеет относительную движение, завершается на проволоке осевой магнетизации.

Организация отбора проб: когда проволока и датчик имеют относительное движение,Холл элемент составленный канала отбора проб преобразует проволоку магнитного потока утечки изменение состояния в симуляции сигнала напряжения.
