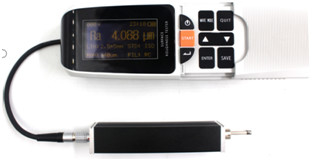

Программное обеспечение для тестирования шероховатости поверхности трансплантация в реальном времени Ra,Rz,Rq,Rt,Rp,Rv,R3z и другие 13 параметров
Особенности прибора
● Процессор ARM для управления и обработки данных, высокая скорость, низкое потребление энергии;
● Трансплантация программного обеспечения операционной системы в режиме реального времени, поддержка параллельной обработки многозадач;
● Большой диапазон, многопараметры: Ra,Rz,Rq,Rt,Rp,Rv,R3z и 13 других параметров;
●128*64 высокояркостный OLED-дисплей, самоосвещение, широкая температура, полный угол обзора;
● отображение богатой информации, интуитивно понятный, может отображать все параметры и графику;
● Совместимы с национальными стандартами ISO, DIN, ANSI, JIS;
● Встроенная перезаряжаемая литийная батарея, может отображать инструкции по процессу зарядки, оператор может знать степень зарядки в любое время;
● с остальным знаком индикатора батареи, побуждает пользователей заряжаться вовремя;
● Большая емкость хранения данных, машина FLASH может хранить 200 групп оригинальных данных и формы волн;
● Масштабируемое хранилище на картах Micro SD, до 16 Гг;

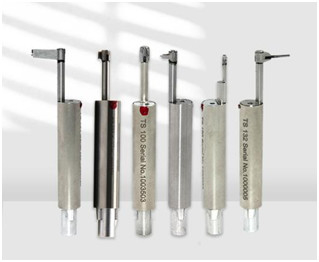

● Совместим с различными датчиками: стандартный датчик, датчик маленьких отверстий, датчик канавки, датчик глубокой канавки;
● Оптимизированная структура датчика, измеренное значение более стабильное;
● Используя интерфейс USB, можно подключить компьютер и принтер, может реализовать встроенное программное обеспечение онлайн обновление.
Технические параметры
Хост-машина
| Параметры |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Диапазон измерений |
Ра:00,025-12,5 мкм |
| Показанный диапазон |
Ра, Рк:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| диапазон измерений по оси z |
±20μm,±40μm,±80μm |
| Максимальное разрешение дисплея |
00,001 мкм |
| Фильтр |
RC, PC-RC, GAUSS, DP |
| Продолжительность отбора проб l |
0.25 мм,00,8 мм,2.5 мм |
| Продолжительность оценки L |
(1-5) (необязательно), длина отбора проб |
| Максимальный ход привода |
17.5 мм/0.7 дюйма |
| Минимальная длина хода привода |
10,052 дюйма. |
| Ошибка указания |
≤ ± 10% |
| Указывает изменчивость стоимости |
≤ 6% |
| Режим отображения |
128×64 OLED жидкий кристалл решетки (спонтанный свет) |
| Источник питания |
Акумуляторы литийные |
| Общие размеры |
140 мм × 52 мм × 48 мм |
| Вес |
440 г |
Датчик
| Индекс производительности датчиков |
| Принцип обнаружения |
Тип индуктивности |
| Диапазон измерений |
160 мкм |
| Радиус наконечника стилуса |
5 мкм |
| Материал наконечника иглы |
Диамант |
| Сила измерения |
4mN ((0,4gf) |
| Угол наконечника стила |
90° |
| Радиус кривизны скольжения |
45 мм |
Стандартная конфигурация
| Наименование продукта |
КТГ |
Наименование продукта |
КТГ |
| Машины-хозяева SRT-6671 |
1 |
Стандартный датчик RS100 |
1 |
| Стандартная пробная пластина |
1 |
Адаптер питания |
1 |
| Датчиковая одежда |
1 |
Список упаковки |
1 |
| Испытательная пластина |
1 |
Гарантийная карта |
1 |
| Спецификация |
1 |
Сертификация |
1 |
Применяемый диапазон:
SRT-6671 широко используется в машиностроении, аэрокосмической, автозапчастей, связи, электроэнергии, электроники и других отраслях промышленности.Бюро технического надзораСпециальный суд и так далее.
Стандартное программное обеспечение для измерений:
Программное обеспечение для ПК:
