Испытательный блок калибровки для ультразвуковой инспекции IIW V2

Испытательный блок калибровки для ультразвуковой инспекции IIW V2

Стандартный:ISO 7963-2010

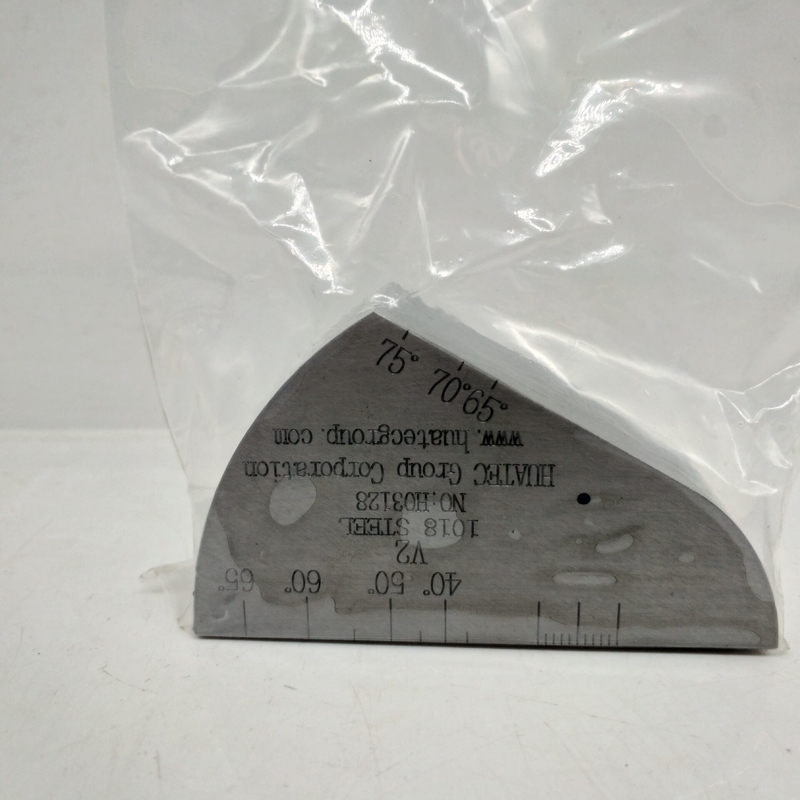

Испытательный блок IIW2 (испытательный блок V-2) является стандартным испытательным блоком, одобренным Международным обществом сварки.Испытательный блок V-2 имеет преимущества легкого веса и легкой транспортировки, особенно подходит для полевого применения.

Тип	V2
Размер (мм)	Толерантность	Результат проверки
75	±0.10	Квалифицированный
43.3	±0.05	Квалифицированный
12.5	±0.05	Квалифицированный
(с)	<0.05	Квалифицированный
(с)	<0.03	Квалифицированный
(Ra)		Ра ≤ 3,2 мм
Ф1.5	±0.05	Квалифицированный
	< R0.10	Квалифицированный
R50	±0.10	Квалифицированный
R25	±0.10	Квалифицированный

Основные пункты применения:

(1) Точка попадания и границы чувствительности наклонного зонда измерялись с помощью поверхности отражения дуги радиусом R50 мм;

(2) Используя поверхность отражения 5-проходного отверстия, диапазон преломления наклона зонда 45°-65° и 65°-75° соответственно.

(3) Горизонтальная и вертикальная линейность детектора дефектов могут измеряться с помощью множественных р-волновых отражений дна толщиной 12,5 мм;

(4) Для коррекции оси времени и нулевой точки используются две поверхности дуги, R25 и R50.
