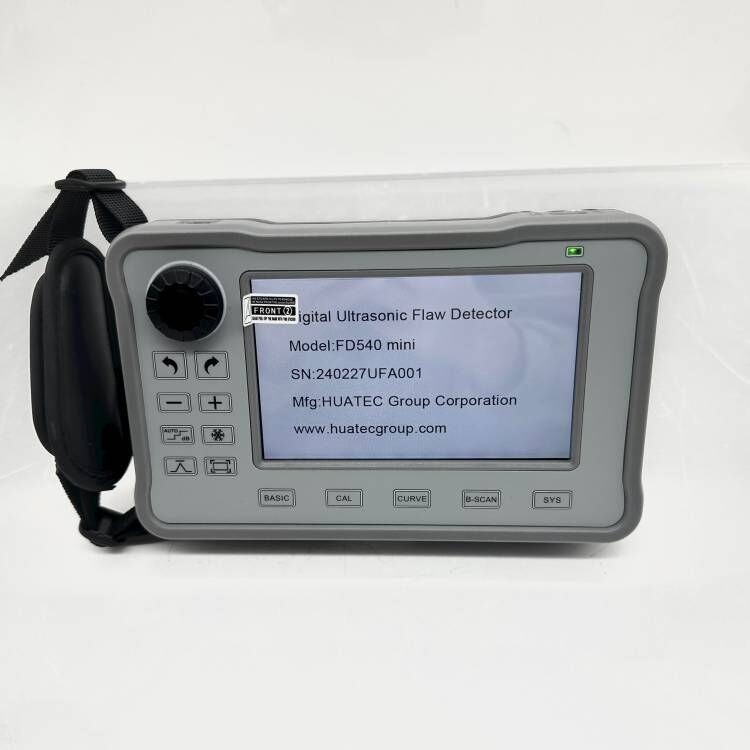

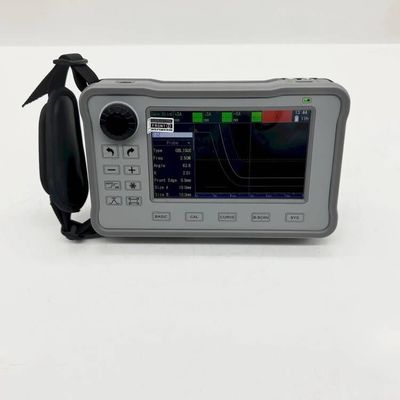

FD540mini Высокочувствительный портативный ультразвуковый детектор дефектов железнодорожного транспорта
Краткое введение
FD540mini ультразвуковой детектор дефектов является новый тип ультразвукового тестирования продукта, запущенного нашей компанией, широко используется в таких отраслях промышленности, как котлы, сосуды под давлением, энергетики, нефти, химической,морская нефть, трубопроводов, судостроения, автомобилей, механического производства, металлургии, обработки металлов, стальных конструкций, железнодорожного транспорта, атомной энергетики, университетов и т.д.найтиЭтот цифровой ультразвуковой детектор имеет компактную структуру, стабильную форму волны,сильная выносливость, высокая чувствительность, быстрая реакция и максимальная повторяющаяся частота излучения до 10000 Гц. Это чрезвычайно портативный ультразвуковой продукт обнаружения дефектов.
Технические параметры
| Диапазон обнаружения |
10 м ((продольная волна из углеродной стали)
(требования к метрологическим характеристикам:
≥ 3500 мм)
|
| Импульсный режим |
Острый импульс, квадратная волна, двойная квадратная волна |
| Импульсное напряжение |
Регулируемое 25V ≈ 300V 25V |
| Ширина импульса |
0 нс 500 нс непрерывно регулируемый 10 нс скорость |
| Снижение |
сильные и слабые регулируемые |
|
Повторение пульса
частота
|
автоматический или ручной, непрерывно регулируемый от 100 Hz до 1000 Hz,
с частотой 10 Гц
|
| Прибыль |
120 дБ, темп 0.1 дБ, 1 дБ, 10 дБ |
| Пропускная способность |
0.1МГц 20МГц |
| Волновой фильтр |
1M ~ 5M |
| Экран отображения |
5.0-дюймовый ЖК-дисплей, эффективный размер дисплея 108 мм в длину и 64 мм в ширину |
| Резолюция |
800×480 |
| Интерфейс прибора |
Двойной LEMO-00 C5 |
| Сигнализация |
Сигнализация на ворота А, В |
| Интерфейс вывода |
USB типа C |
| Режим обнаружения |
Полная волна, положительная полуволна, отрицательная полуволна, RF |
| Ворота |
Независимый A,B |
| Режим измерения |
Пик, сторона волны |
| Память |
SD-карта 1G |
| Сохранить содержание |
Однокадровая, многокадровая непрерывная запись (≤200 кадров) |
| Количественный режим |
Кривая DAC, AVG(DGS) |
| Вспомогательные функции |
Поддержка касания, виртуальная клавиатура, PD быстро
Зарядка, автоматическое увеличение, максимальная память, заморозка
|
|
Выявление ошибок
стандарты
|
AWS D1.1/D1.5НБ/Т 47013, ГБ/Т 29712, ГБ/Т 11345 |
| Размер и вес |
183 мм × 113 мм × 45 мм 780 грамм, включая батарею |
| Аккумулятор |
12 часов |
| Единица |
Метрический, имперский |
| Рабочая температура |
-10°C55°C |
| Зарядка |
¢Генеральный ¢АК ((100 ¢240В, 50 ¢60Гц) |
| Резолюция |
36 дБ
(требования к метрологическим характеристикам:≥26 дБ)
|
| Динамический диапазон |
40 дБ
(требования к метрологическим характеристикам:≥26 дБ)
|
| Маржина чувствительности |
60 дБ
(требования к метрологическим характеристикам:≥42 дБ)
|
| Вертикальная линейность |
20,8%
(требования к метрологическим характеристикам: ≤ 6%)
|
|
Горизонтальные
линейность
|
00,6%
(требования к метрологическим характеристикам: ≤ 2%)
|
| Язык |
Китайский/английский |
Особенности
1: Корпус легкий и подходит для работы одной рукой.
2: PD65W быстрая зарядка + 12 часов длительности аккумулятора.
3: 5,0 дюймовый IPS дисплей высокой четкости с совершенно новым интерфейсом пользователя.
4: Поддержка полноэкранного сенсорного управления, быстрая работа с жестами, виртуальная клавиатура, простая в использовании
5: с DAC, AVG, автоматическим увеличением, пиковой памятью, цветовым полупространством, B-сканированием и другими профессиональными функциями.
6: включая переключение на китайский и английский языки, экспорт данных на SD-карту, онлайн-обновление, захват экрана и многие другие практические функции.

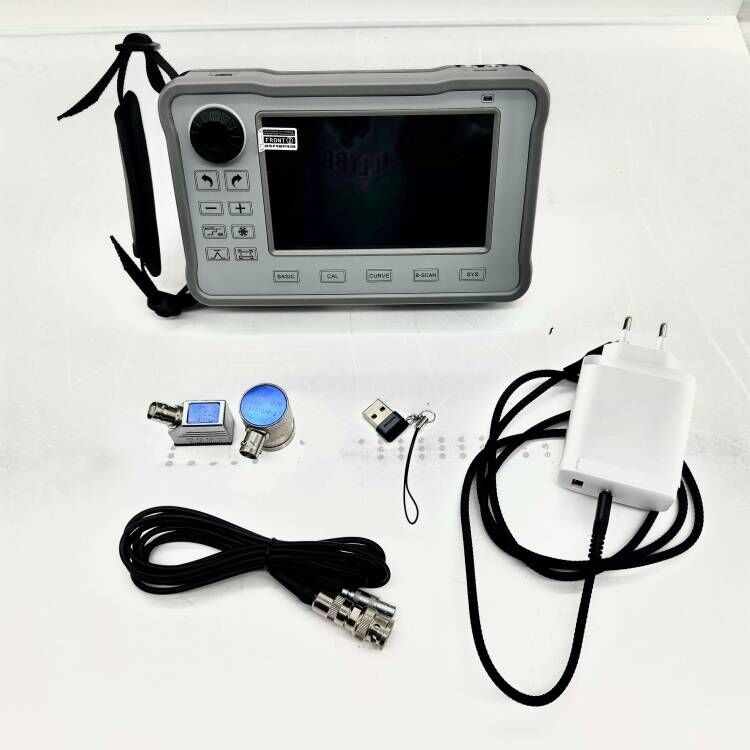

Стандартная конфигурация
| Серийный номерr |
Имя |
Номер |
| 1 |
Хост FD540mini |
1 |
| 2 |
Зонд (высокоточный прямой зонд, угловой зонд) |
2 |
| 3 |
Линия зондирования |
2 |
| 4 |
Зарядка |
1 |
| 5 |
Линия электропередач |
1 |
| 6 |
Учебное пособие |
1 |
| 7 |
Сертификат соответствия |
1 |
| 8 |
Гарантийная карта |
1 |
| 9 |
Энергобанк |
1 |
