TG-M70 Система измерения толщины коррозионной коррозии с помощью магнитного пробега

TG-M70 Система измерения толщины коррозионной коррозии с помощью магнитного пробега

1. Конфигурация

2. ВкратцеВведение

Эта системаНе требуется леса, не нужно полировать антисептический слой, без какого-либо сцепляющего агента..

• Используя колесо с высокой прочностью из редкоземельных магнитов, даже если произойдет неожиданный сбой питания, оно не упадет с обнаруженной поверхности.вертикальные и перевернутые многосторонние движения на поверхности ферромагнитных компонентов.
• Устанавливать электромагнитный ультразвуковой толщиной зонды для быстрого скрининга и позиционирования против эрозии стен
• Точное сканирование области для проверки коррозии толщины.
• Совпадение сканирования A и сканирования B
• Оснащенная видеокамерой, может своевременно наблюдать за видеоситуацией проверяемой поверхности.
• Система дистанционного управления для управления направлением сканирования, и она может быть предустановлена направление сканирования.

3. Двухколесный магнитный ползучий

Двухколесный магнитный полётник - это передовой инструмент, который может перевозить различные неразрушительные испытательные приборы.она накопила большое количество опыта на местах расчетов во многих областях, таких как нефтехимия., специальные проверки горшка, и электрический ток. он может переносить электромагнитные ультразвуки в нижней части трубы, локоть или три ссылки и другие коррозии,Эрозия более серьезные области для проведения осмотра или B сканирования толщины измерения, отрасли промышленности называют экспертов по обнаружению коррозии труб

Двухколесный магнитный ползунок обладает следующими характеристиками: компактная структура, высокая гибкость, магнитное всасывание, высокая точность управления, передовая технология обнаружения, совместимое видео обнаружение,и уникальный механизм подъема зондыДля автоматического обнаружения коррозии труб, контейнеров и плит

1) Компактная структура и высокая гибкость

Компактная и изысканная конструкция позволяет легко проводить обнаружение коррозии для различных типов ферромагнитных труб и сосудов.Магнитные пули имеют размеры 350 мм (длина) × 140 мм (ширина) × 130 мм ((высота) и вес менее 5Уникальная двухколесная конструкция позволяет свободно ходить по трубам с диаметром не менее 100 мм.Минимальный радиус поворота составляет 400 мм и локоть с минимальным радиусом изгиба 100 мм может быть легко пройденПоэтому объем двухколесного магнитного ползания и сканирования был значительно расширен.

2) Магнитное всасывающее устройство

С точки зрения конструкции, использует магнитные магниты редкоземельных пород для создания высокопрочных постоянных магнитов в два раунда магнитных подъемов.нет опасности падения кузова транспортного средства с обнаруженной поверхности;Таким образом, двухколесный магнитный ползунок может безопасно выполнять сканирование горизонтальной, вертикальной и перевернутой позы. Максимальная вертикальная нагрузка двухколесного магнитного ползучка составляет 5 кг.что означает, что это не повлияет на любое вертикальное движение при тяге 5 кг веса.

3) Высокая точность управления

Скорость двухколесного магнитного ползучего составляет 0-6 м/мин и может продвигаться с постоянной скоростью, с помощью точного кодера может выполняться функция установки разрыва обнаружения,может лучше удовлетворять потребности пользователя в обнаруженииНапример, клиент должен выполнять процесс обнаружения разрыва каждые 50 мм в определенной точке задней части локтя: контроллер может быть запрограммирован,и магнитный подъем с двумя колесами можно управлять и проверять каждые 50 ммУлучшить эффективность и точность обнаружения.

4) Передовые технологии обнаружения

Традиционно пиезоэлектрическая толщина используется для измерения традиционной толщины.и это приносит определенную сложность и силу для инспекционного персонала во многих областях с точки зрения его процесса обнаруженияМетод ручной проверки пьезоэлектрического ультразвукового толщиномера имеет следующие недостатки: 1) слой краски или слой оксида на поверхности заготовки необходимо полировать,и поверхность должна быть восстановлена после завершения испытания.Эффективность чрезвычайно низкая; (2) Традиционный ультразвуковой должен быть покрыт сцепляющим агентом, который очень суровый в условиях участка.Должна быть построена фиксированная платформа(4) Трудно проводить испытания при высоких температурах.

Используя передовую систему обнаружения коррозии толщины стенки с автоматическим ползанием (электромагнитный ультразвуковой), вышеупомянутые утомительные проблемы будут решены,и точность обнаружения сопоставима с традиционной пьезоэлектрической ультразвуковойНе нужно строить леса, не нужно полировать антикоррозионный слой, без какого-либо сцепления, через пульт дистанционного управления на земле,для достижения высокоскоростной коррозии трубопроводной стенки быстрого позиционирования скрининга и точного измерения плотности сканированияПри этом он значительно улучшает эффективность обнаружения и снижает стоимость обнаружения.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) При обнаружении точек коррозии или B-сканировании двухколесный магнитный ползунок неизбежно сталкивается с механическими действиями, требующими подъема зонды.При измерении толщины точки, измерения должны выполняться в одной и той же указанной точке. Данные каждой точки получаются, когда зонд приземляется на поверхность для измерения.функция зонда может быть поднята, чтобы достичь наиболее точной точкиПри выполнении B-сканирования на измеряемом объекте, хотя зонд находится близко к поверхности, если оставшаяся высота сварки большая,Зонд должен быть поднят и расположен на двух ногах.Следовательно, функция подъема и опускания зонда также очень важна.

4. Электромагнитная ультразвуковая единица измерения толщины

Электромагнитные ультразвуковые EMAT и традиционные пьезоэлектрические ультразвуки относятся к категории ультразвуков.Пьезоэлектрические ультразвуковые преобразователи полагаются на пьезоэлектрический эффект пьезоэлектрической пластины для излучения и приема ультразвуковых волн, в то время как EMAT полагаются на электромагнитные эффекты (магнитостриктивная сила, сила Лоренца) для передачи и приема ультразвуковых волн,и его преобразование энергии происходит в слое кожи непосредственно на поверхности заготовкиТрадиционное пьезоэлектрическое ультразвуковое испытание имеет высокие требования к отделке поверхности заготовки.Электромагнитное ультразвуковое испытание имеет низкие требования к поверхности заготовкиУльтразвуковое излучение имеет следующие преимущества:

• Неконтактное обнаружение, без сцепления (подъем до примерно 4 мм)
• Требования к поверхности невысоки, можно обнаружить шероховатость поверхности, с оксидной шкалой, покрытием, покрытием и другими деталями
• Быстрое обнаружение

Пиезоэлектрический ультразвуковой EMAT

Кристальный магнит

Сцепляющее средство Электромагнитная катушка

Вибрационный ток Эдди Магнитное поле

Ультразвук Ультразвук

EMAT

Традиционная пиезоэлектрическая ультразвуковая технология EMAT технология

Специально для высокоскоростного, онлайн и автоматического обнаружения

Специально для высокотемпературных условий

Техническое сравнение традиционной пьезоэлектрической ультразвуковой технологии и технологии EMAT в условиях высокой скорости и высокой температуры.

Технология EMAT была применена для ручного, полуавтоматического и полностью автоматического неразрушающего тестирования различных кованых изделий, стальных стержней, стальных плит,и стальных труб (включая бесшовные стальные трубы), масляные оболочки, сварные трубы и т.д.) при комнатной и высокой температуре.

5. Функциональные особенности

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Не может проникать поверхностная полировка, антикоррозионное покрытие и плавучая ржавчина, и не требуется сцепляющее средство.
• ★измерение толщины может проникать до 4 мм толщины поверхности коррозии, краски, коррозии и других покрытий,толщина металлических предметов, отображаемых прибором, не должна учитываться при расчете толщины покрытия.
• ★Неперпендикулярность (нормальность преобразователя/пробы относительно испытываемого объекта) до ±25^o, низкая вертикальность после размещения зонда
• ★С помощью электрического механизма подъема зонды, зонд может подниматься при пересечении препятствий, таких как сварки и выпуклости, избегая
• Я вернулся.
• ★Результаты измерения толщины могут отображаться в виде цифровых значений, формы A-сканирования, формы изображения B-сканирования на основе времени и формы изображения B-сканирования на основе расстояния (кодер).
• ★С помощью алгоритма экспертного разума существуют три режима измерения толщины: автоматический режим, ручной режим с одним шлюзом (измерение одним методом пика),и в режиме двойного ручного выхода (измерение методом пик-пик)Это значительно уменьшает влияние человеческих факторов и упрощает действия.
• Встроенная база данных скорости сдвижной волны основных материалов и может настроить значение скорости сдвижной волны
• Непосредственно выдавать список контрольных записей и список значений толщины для облегчения анализа и обработки данных.

6. Технические параметры

• ★Кабель управления обнаружением: 25 м
• ★измеряется минимальный радиус кривизны на поверхности объекта: продольная ось≥50 мм, и окружность≥125 мм
• Измерение толщины:Точность 0,04 мм, диапазон 2 ~ 120 мм (сталь)
• ★Рабочее расстояние / подъем: ≤4 мм
• ★Неперпендикулярность измерения (нормальная для преобразователя/пробы относительно испытываемого объекта):±25^o
• Частота возбуждения: 3,0 ~ 5,0 МГц, скорость измерения: 16 ~ 1 раз / с
• Диапазон скорости звука:1000~9999 м/с, увеличение регулировки: 1 м/с
• Функция ворот: автоматические ворота, ручные одиночные ворота, ручные двойные ворота
• ★Видеомониторинг: как переднее, так и заднее видение с двойными камерами, динамические и статические пиксели составляют 3 миллиона /2304×1296
• Нормальная температура магнитный зонд: слабые или менее постоянные магниты, магнитное всасывание≤15N, круговой Φ30× высотой 44 мм, вес ≤80г
• ★Размер и вес корпуса ползучего устройства (приблизительно): L380×W130×H120mm,6kg
• Рабочая температура:-10 ~ +50°C

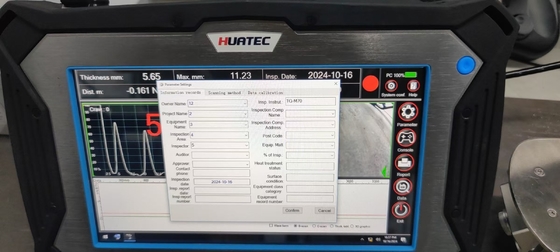

7. Программное обеспечение для анализа измерений

• Одновременное отображение результатов сканирования толщины, A, B
• Непосредственно выпускается запись испытаний, ★ список величин толщины, для облегчения анализа и обработки данных.
• ★совместим с операционной системой Win7/10 (32/64 бит)

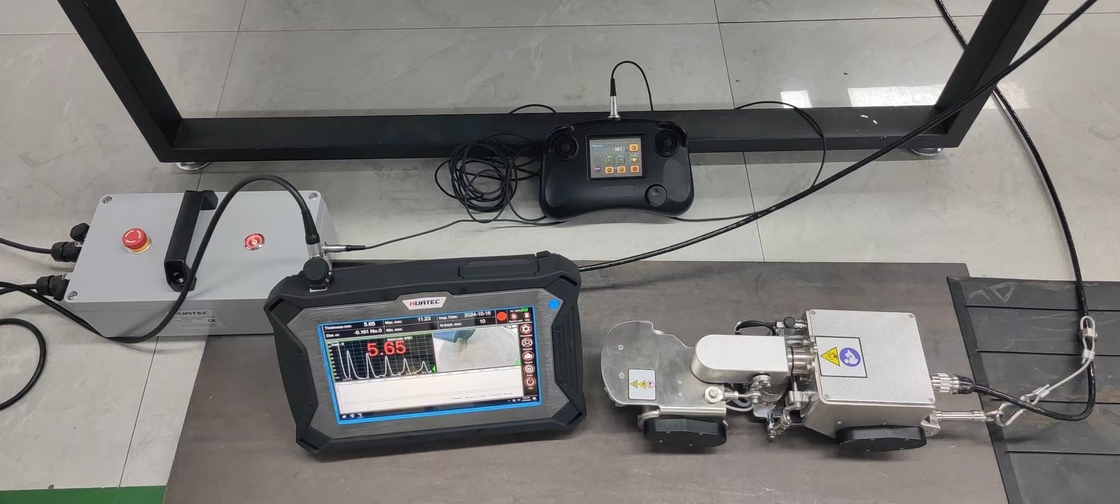

8. Список упаковки

• Испытательный хост/верхний компьютер1 комплект
• HUATEC TG-M70 двухколесный магнитный ползунок (включает видео и модуль измерения толщины) 1 комплект
• Электроснабжение и контрольная коробка1 шт.
• Ручка управления1 шт.
• Кабель управления испытания1 комплект
• Стандартный испытательный блок (круглый из углеродистой сталиΦ30 × толщина 10 мм) 1 шт.
• Коробка для доставки 1 шт.
• Предотвратитель падения безопасности1 шт. (необязательно)
