Устройство HRD-100 для проверки дефекта проволочной веревки

HRD-100Устройство для обнаружения дефектов стальной проволоки

1Спецификации

Стандарты: GB/T21837-2008, ASTM E1571-2001 (стандартная спецификация для электромагнитного исследования железомагнитной стальной проволоки), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Диапазон обнаружения: Φ1,5 ≈ 300 мм (выберите другой датчик)
Относительная скорость между датчиком и проволокой:00,06,0 м/с Лучший выбор:0.3 ≈ 1,5 м/с
Наилучшее разрыв между рукояткой и проволочной веревкой: 2 ‰ 6 мм,допустимое разрыв: 0 ‰ 15 мм

Тип файла вывода: Вывод файлов Word

Сигнализация: звуковая и световая
Определение местоположения сломанной проволоки
Качественная точность суждения: 99,99%
Количественная оценка
Ошибка воспроизводимости чувствительности: ±0,055%
Ошибка отображения: ±0,2%
Ошибка обнаружения местоположения, ((L): ±0,2%
Мощность: 5 В питание компьютера
Вес датчика: < 10 кг (обычный датчик)

Температура окружающей среды -10°C~40°C

Давление воздуха: 86 ~ 106Kpa

Относительная влажность: ≤ 85%

Система окон проволочного проволочного компьютерного детектора является продуктом обновления системы GB, который основан на теории программного обеспечения DOS и идеологии управления сигнализацией в режиме реального времени с использованием Visual Basic6.0 основы языка программирования, продолжает компиляцию, чтобы стать.

2. Диспозиция системы

Эта аппаратная часть системы использует отечественный и зарубежный передовой магнитный датчик и независимый модуль отбора проб для исследований и разработок, объединяющий, через RS232 (или USB),непосредственное хранение данных в компьютере.

Эта часть программного обеспечения системы находится в основе анализа трансформации волночек, используя основу языка программирования Visual Basic 6.0, продолжает компиляцию.Осуществлять такие функции, как сбор и контроль данных, анализ данных, отображение данных, хранение данных и так далее.динамический сигнал наблюдаемых данных и его изменение ситуации, и в режиме реального времени отображение полученного результата и отправляет сигнализацию; программное обеспечение увеличило функцию автоматической оценки;В частичном дефекте, продемонстрированном на увеличенном поперечном сечении и процентном соотношении общей площади сечения; Программное обеспечение и Windows полностью совместимы, соответствуют инерции пользователя, использует файлы Word в виде отчетов о производственном обследовании.

Это программное обеспечение системы может совместить компьютерный детектор проволоки DOS программное обеспечение формата данных отбора проб, и может анализировать обработку к нему.

Система окон приняла независимую процедуру работы и безопасную систему осмотра, может удобно подходить для каждого типа современного компьютера,и завершает серию процедур экспертизы.

3. Ввод датчиков

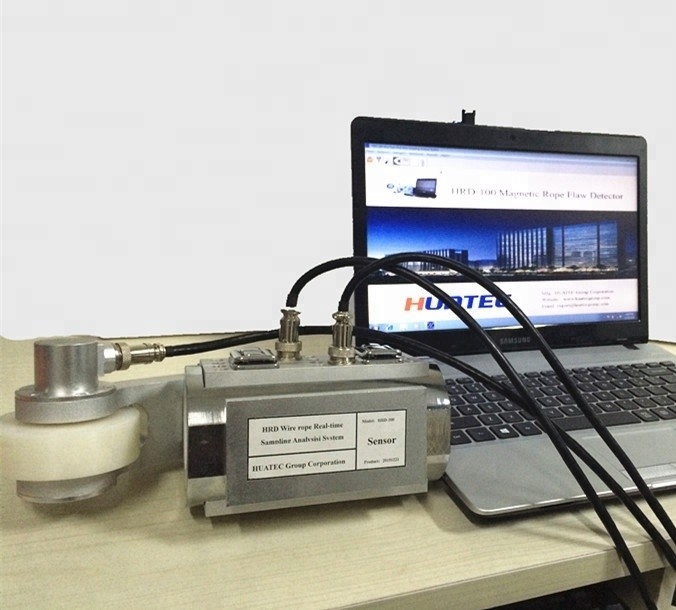

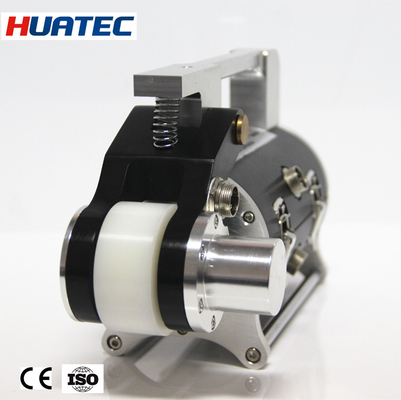

Магнитный датчик: датчик состоит из локатора перемещения (водящее колесо, кодер), установки намагничивания и организации отбора проб.проволока и он имеет относительное движение, тогда он может собирать сигнал.

Локатор смещения: ведущее колесо вращается по кругу, фотоэлектрический кодер посылает импульс инструкции для отбора проб, реализуя отбор проб равного пространства.

Магнитизация установки: Когда проволока и он имеет относительную движение, завершается на проволоке осевой магнетизации.

Организация отбора проб: когда проволока и датчик имеют относительное движение,Холл элемент составленный канала отбора проб преобразует проволоку магнитного потока утечки изменение состояния в симуляционный сигнал напряжения.

4Устройство тревоги в реальном времени HUATEC

Устройство HUATEC для сигнализации в реальном времени - это портативный многоцелевой прибор для сбора данных, используемый по линии передачи RS232 для отправки и сохранения конвертированного сигнала данных на компьютер.Использовать компьютерный процессор с огромной функцией онлайн и анализ обработки в режиме реального времени, в соответствии с эквивалентным пороговым значением, который будет установлен заранее, отправляет сигнализацию в режиме реального времени.Существует дополнительный порт зарядки, чтобы быть в состоянии подавать зарядку и переключатель питания.
