TG-14 Бесконтактный планшетный компьютер A сканирование B сканирование Электромагнитный ультразвуковой толщиномер
Ультразвуковой электромагнитный толщиномер TG-14+ является сверхмаленьким,неконтактный измерительный прибор толщины, не требующий акустической сцепки и способный измерять толщину металлических или магнитно-проводящих материалов.
Основные параметры:
| отбор проб |
80 MSPS |
| пропускной способности |
2.5МГц 6МГц |
| передавать |
± 600V_400Hz_125ns |
| прибыль |
Автоматический 0 ~ 96 дБ, шаг 1 дБ |
| Точность измерений |
± 0,01 мм |
| диапазон скорости звука |
4009999 м/с |
| Эффективный диапазон |
00,75 ≈ 1280 мм |
| Средний балл |
L,M,H Третья передача регулируемая |
| Расстояние подъема |
5 мм ((алюминий), 4 мм ((углеродистая сталь), 3 мм ((нержавеющая сталь) |
| Диапазон измерений |
Измерение углеродистой стали 1X:160 мм 2X:320 мм 3X:640 мм 4X:1280 мм |
| Тип измерения |
Алюминий, медь, железо, углеродистая сталь, литая сталь, сплавная сталь, нержавеющая сталь, сплав титана и другие металлические материалы |
| |
|
| Канал измерения |
2* тонкий кусок, общего назначения, бар |
| Режим измерения |
Одноэхо (I-E), двойное эхо (E-E) |
| Образец поиска |
Граница - граница, вершина - вершина, вершина - граница |
| Помощная функция |
Автомобильное замораживание, автоматическое увеличение, автоматическое засыпание, дисплей A-сканирования, подключенный к Wi-Fi телефон |
| Коррекционная функция |
Регулирование высоты ворот, регулирование задержки, регулирование ручного усиления, калибровка скорости звука, компенсация высокой температуры |
| |
|
| Коммуникация |
RS-485 или USB2.0 |
| Перезарядка |
5V2A, стандартный интерфейс типа C |
| Экран отображения |
1.47 INCH 320×172 IPS_LCD |
| Размер тела |
178.4 мм × 42 мм × 32 мм |
| Продолжительность работы батареи |
3.7В 3400mAh литийная батарея на 6 часов |
| Вес |
Металлическая оболочка: 358г В инъекционная оболочка: 255г С инъекция + быстрая разборка: 289г |
Стандартная конфигурация
| Серийный номер |
Имя |
Количество |
Маркировка |
| 1 |
Хост-машина |
1 |
|
| 2 |
Зонд нормальной температуры |
1 |
4 МГц, 42 мм*32 мм |
| 3 |
Кабель для зарядки |
1 |
|
| 4 |
Зарядная розетка |
1 |
|
| 5 |
Учебное пособие |
1 |
|
| 6 |
Испытательный блок железной основы |
1 |
|
| 7 |
Испытательный блок на основе алюминия |
1 |
|
| 8 |
Коробка для упаковки |
1 |
|
Факультативные элементы (могут быть заказаны по мере необходимости, не включены в стандартную конфигурацию)
| СН. |
Имя |
Количество |
Маркировка |
| 1 |
Зонд высокой температуры |
1 |
4 МГц,Φ33 мм*40 мм |
| 2 |
Зонд нормальной температуры малого диаметра |
1 |
4 МГц,Φ13 мм*36 мм |
| 3 |
Зонд нормальной температуры большого диаметра |
1 |
4 МГц,Φ40 мм*60 мм |
| 4 |
мобильный телефон |
1 |
Телефоны с поддержкой Android и HarmonyOS |
| 5 |
Подставка |
1 |
Поддержка Android, HarmonyOS Pad |
| 6 |
Смотрите |
1 |
Часы, поддерживающие Android и HarmonyOS |
| 7 |
Высшее компьютерное программное обеспечение |
1 |
Программное обеспечение APP |
Характеристики прибора
Небольшой размер, легко переносится
l Требования к поверхности заготовки невысокие, грубая поверхность без обработки шлифованием может достигать неконтактного измерения
Он не чувствителен к покрытию и может быть использован для измерения толщины покрытых частей.
Без акустического соединителя можно измерить толщину высокотемпературной заготовки и произвести температурную компенсацию.
Общие характеристики:

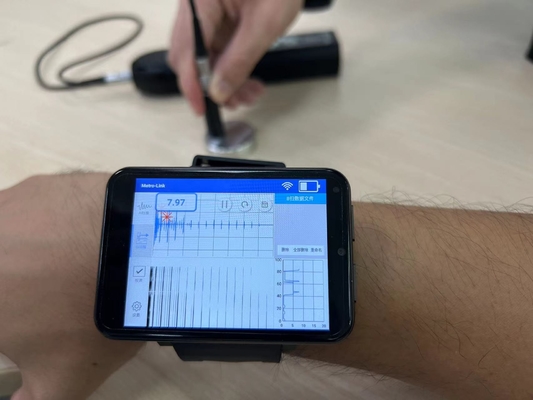

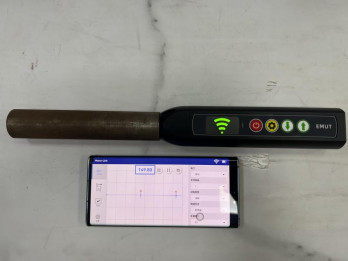

A. Инструмент состоит из A-хоста и мобильного телефона, которые подключены беспроводным способом через Wi-Fi.
B, прибор использует принцип электромагнитного ультразвука, процесс проверки не требует полировки поверхности заготовки, не требуется сцепляющего агента
C, зонд и хозяин интегрированы, зонд может быть заменен
D, подключен к мобильному телефону, планшетный компьютер после сканирования, B сканировать две функции
E, тип конфигурируемого зонда: зонд (≤80°C, краткосрочное измерение), высокотемпературный зонд (≤800°C, краткосрочное измерение)
F, конфигурируемая высокотемпературная ручка: короткая ручка (для выполнения требований к проверке до 350 °C, краткосрочные измерения), длинная ручка (для выполнения требований к проверке до 800 °C,краткосрочное измерение)
