SRT-7150 Поверхностная шероховатость Контурная графика волнистость Профилометр Интегрированная испытательная машина

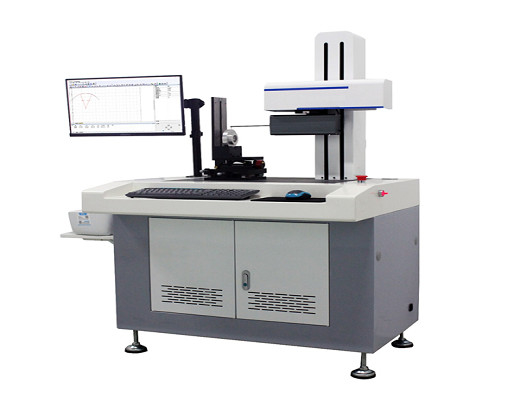

SRT-7150 - это интегрированное оборудование для измерения шероховатости поверхности и контура.
Поверхностная шероховатость и профиль различных деталей измеряются и анализируются с использованием высокоточной системы измерения решетки, высокоточной шлифовальной проводной рельсы,высокопроизводительный бесконтактный линейный двигатель, высокопроизводительный модуль измерения шероховатости, высокопроизводительная технология компьютерной системы управления и идеальное многофункциональное программное обеспечение.
Устройство может измерять различные параметры различных механических деталей, такие как параметры прокладки и профиля поперечного сечения, параметры волнистости поверхности, параметры шероховатости и т. д.
Он может измерить прямоту, наклон, обработку угла, обработки круга (расстояние от прямой линии до касательной линии, расстояние от центра круга до центра круга, радиус дуги,расстояние от точки пересечения до центра круга, расстояние от центра круга до прямой линии ), обработка точечной линии (расстояние от точки пересечения до прямой линии, расстояние от точки пересечения до центра круга,точка пересечения двух прямых линий, расстояние от точки пересечения до точки пересечения ), логарифмическая кривая, ширина канавки, глубина канавки, расстояние к краю канавки, расстояние к центру канавки, наклон, горизонтальное расстояние,вертикальное расстояние и другие параметры формы различных частей.
Он подходит для промышленности подшипников, механической обработки, автомобилей, мотоциклов, высокоточного оборудования, высокоточных инструментов, форм, инструментов, оптических компонентов и других отраслей.
Технические параметры:
| Модель проекта |
SRT-7150 |
|
Ось X
Сдвижная линейная проводная рельса
|
Точность движения |
≤ 0,5 мкм /80 мм |
|
Позиционирование по оси Х
Решетка-линейка
|
Резолюция |
0.1 мкм
|
| Место производства |
Китай |
| Датчик данных |
Резолюция |
00,02 мкм |
| Место производства |
Импортируемые за границу |
| Решение системы |
65536:1 |
| Линейная точность |
≤±(1,5+ 0,2H) μm |
| Круговая дуга |
≤±(2+R/8) μm |
| угол |
≤ ± 2′ |
| Прямость |
≤ 0,8 мкм/100 мм |
| Измерение грубости |
| Диапазон измерений |
Ось X |
Ра:00,01 - 10 мкм |
| Ось Z1 |
± 500 мкм |
| Параметры оценки |
Параметры оценки грубости:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq и Rmr ((c);
Параметры оценки степени риппла:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c);
Первоначальные параметры оценки контура:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c))
|
| Длина отбора проб - L |
0.08,0.25,0.8,2.5,8 (((мм); |
| Продолжительность оценки |
Согласно стандарту GB / T10610-2009 |
| Ошибка указания |
± 5% |
| Повторяемость показаний |
2% |
| Пизмерение рофила |
| Диапазон измерений |
Ось X |
≤150 мм |
| Ось Z |
≤ 300 мм ((можно регулировать в соответствии с потребностями пользователя) |
| Z1 |
≤ 40 мм |
| Скорость движения стола |
0.05-0.8mm/s (четыре передачи, автоматическое регулирование скорости) |
| Рабочая среда |
Рабочая температура: 10°C-30°C ((нормальная температура)
Влажность воздуха 20-80% RH Нет видимого источника вибрации
|
| Необходимое питание |
220В 50Гц 0,5КВт Индивидуальный заземляющий кабель |
| Размер прибора (длина × ширина × высота) |
980×740×1500 мм |
| Масса прибора |
Около 120 кг. |
Экологические требования к использованию
- Потребность в энергии: около 500 Вт
- Мощность переменного тока: 220V ± 10%, 50Hz
- Требования к окружающей среде: температура - 10 ~ 30 °C;
- Относительная влажность: < 85%
- Нет очевидного источника вибрации на месте установки
- Индивидуальные заземляющие провода
- Вокруг помещения не должно быть пыли, вибрации, шума, воздушного потока, коррозионного газа и сильного магнитного поля, которые могут повлиять на измерение.0μm/s
Стандартная конфигурация продукта:
|
Наименование части
|
Название проекта |
| Механическая часть |
Рамка прибора хоста x1 |
| Рабочий стол из мрамора x1 |
| Универсальная таблица регулировки точности x1 |
| Система колонн x1 |
| Горизонтальное движущееся устройство рулевой рельсы x1 |
| Электрическая часть |
Электрическая система управления x1 |
| Линейная решетка x1 |
| Датчик индуктивности x1 |
| Компьютер x1 |
| Принтеры для чернил HP x1 |
| Специальное программное обеспечение x1 |
|
Стандартные детали
|
Шарик стандартного размера x1 |
| Высокий стандарт блок x2 |
| Стандартный блок x1 прибора грубости |
| Игла |
Зонд и измерительная игла x4
(Два топорообразные, два острых)
|
| Прочие |
Стандартная коробка инструментов x1 |
