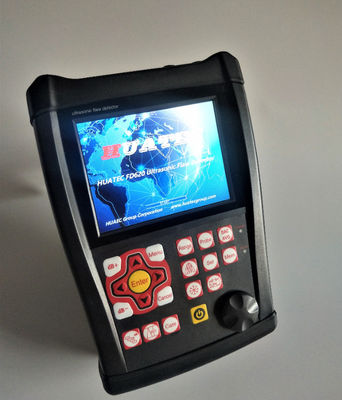

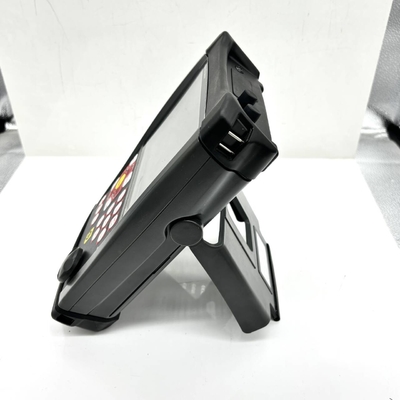

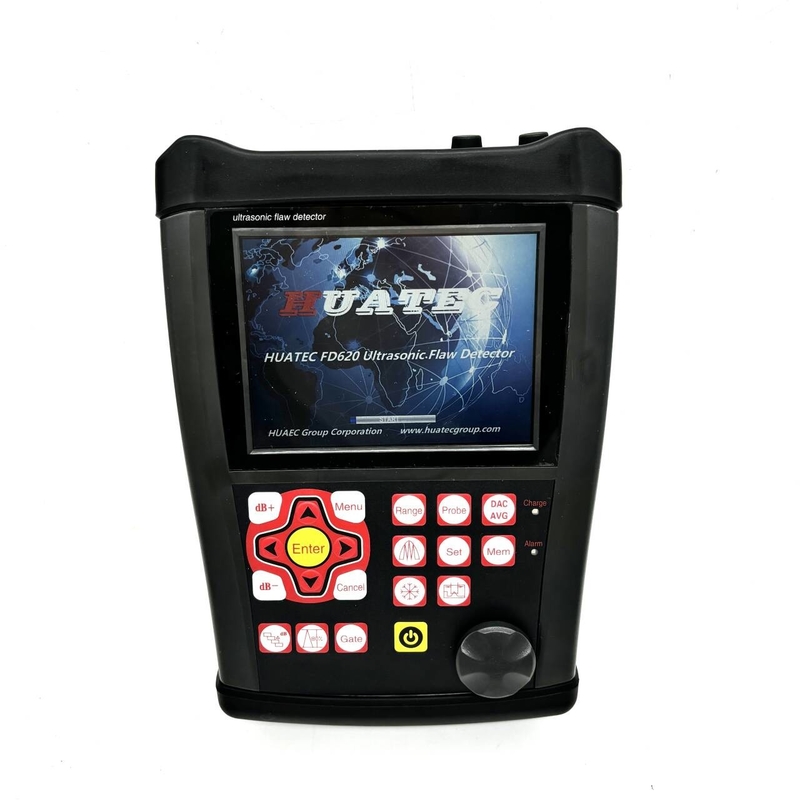

Ультразвуковый детектор ошибок HUATEC FD620 с мобильным приложением

Ультразвуковой детектор ошибок HUATEC FD620 с мобильной приложением

★Калибрация зонда, изготовление кривой и другие операции проводятся диалоговом окном в течение всего процесса, нет необходимости читать руководство

★ Все инструменты включают в себя то, что вам нужно: DAC, AVG, цвет Bscan, AWS и т.д.

★Пулсовая частота повторения: 30-3000 Гц, точное регулирование, высокоскоростное сканирование, никогда не пропускает обнаружение

★ Высокое соотношение сигнала к шуму, ясное и стабильное эхо, антишумная конструкция, идеально подходит для тяжелых условий работы

★ 10-значный AD, высокоскоростное отбор проб приводит к лучшей диаграмме эхо со всеми деталями. чувствительный и может обнаружить даже крошечные недостатки

★ Кристально чистый цветный дисплей. Полезный пользовательский интерфейс значительно упрощает работу.

★ Высокоскоростная видеозапись в режиме реального времени с обнаружением ошибок.

★ Синий зуб подключение, мобильное приложение генерирует на месте отчет об обнаружении дефектов и реализует печать

★ IP65 стандарт. Сплав + Силика гель корпус, водонепроницаемый и пылестойкий, прочный и долговечный.

Каждая батарея имеет свой собственный контроллер зарядки, поэтому с двумя батареями она может работать круглосуточно.

Спецификации

Диапазон: 0-25000 мм, при скорости стали

Скорость материала: 100 ≈ 20 000 м/с

Частота повторения импульса 30 - 3000 Гц

Динамический диапазон: ≥38 дБ

Линейность: горизонтальная: +/- 0,2% FSW, вертикальная: 2,5% FSH, точность усилителя +/- 1 dB.

Мощность разрешения:> 40 дБ (5P14)

Остатки чувствительности:> 62 дБ

Отторжение (удаление): от 0 до 80% полной высоты экрана

500 независимых настроек, любой критерий можно вводить свободно, мы можем работать на сцене без тестового блока;

Большая память 1000 A графика

Режимы испытаний: импульсное эхо, двойной элемент и черезпередача

Типы зондов: однопрямая, одноугольная, двойная прямая, двойный угол, сквозь, ползучая, поверхность

Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра

Единицы: дюйм или миллиметр

Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц

Задержка отображения: -20 до 3400 μs

Задержка/нулевое смещение зонда: от 0 до 99,99 мкм

Внутренний аккумулятор с литий-ионной батареей мощностью 7,2 В при 8000 мАч

15 часов номинального времени работы в зависимости от яркости дисплея

Типичное время зарядки 4 часа

H×W×D(мм):260×175×60 (мм)

Вес:1.2 кг

Операционная температура: от -10 до 50 °C

Температура хранения: -30°C до 50°C

Энергия импульса: 200V, 300V, 400V, 500V подбирается

Исправление: положительная полуволна, отрицательная полуволна, полная волна, система RF

Пропускная способность (пропускная способность усилителя): от 0,2 до 20 МГц

Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра

Чувствительность: 120 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.

Соединения преобразователей: BNC или LEMO

Функции

Автоматическое отображение точного местоположения дефекта ((Глубина d,уровень p,расстояние s,амплитуда,sz dB,ф).

Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG/AVG или DAC, скорость сообщения о принятии или отказе от дефекта.

Автоматическая калибровка преобразователя нулевой точки, углов, переднего края и скорости материала.

Удобно сделать и использовать DAC и AVG для оценки эхо, кривая может быть изменена и компенсирована.

Подключая Диск памяти, устройство может получить неограниченную память.

Автоматизированное создание видео о процессе тестирования и воспроизведении; используйте U Disk, длина видео неограничена.

Цветовой скан.

В этом блоке 13 международных стандартов.

Подключение голубого зуба к мобильному устройству для генерации и печати отчетов об обнаружении на месте.1.

Функция коррекции изогнутой поверхности.

Функция измерения высоты трещины.

Увеличивайте шлюз:Распространение диапазона шлюза по всей ширине экрана.

Функция автоматического увеличения.

Оболочка: одновременное отображение живого A-сканирования со скоростью обновления 60 Гц и оболочка отображения A-сканирования.

Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.

Сканирование замораживания: Дисплей замораживания содержит данные о форме волны и звуковом пути.

Сигнализация: сигнал и светодиод.

Часы реального времени.

Заполните эхо.

Захватываю.

Эхо цвета внутри Врата.

Стандартный пакет

Переносной ультразвуковой детектор дефектов FD620 1

Передатчик прямого луча (4 МГц, Φ10) 1

Переключатель угла (4 МГц, 8 мм×9 мм, 60°) 1

Кабель подключения для преобразователя (BNC-LEMO 00 или LEMO 01-LEMO 00) 1

Пакет с перезаряжаемой литий-ионной батареей, 8 ампер 1 час

Электроснабжение/нагнетатель 1

Руководство по эксплуатации на английском языке 1

Программное обеспечение приложений 1

Ремень 1
