Проникновение блока PSM-5: MIL-STD-6866 ASTME-1417

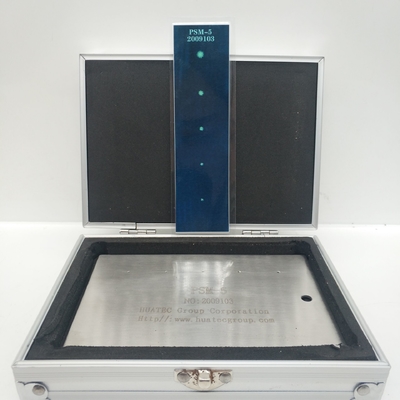

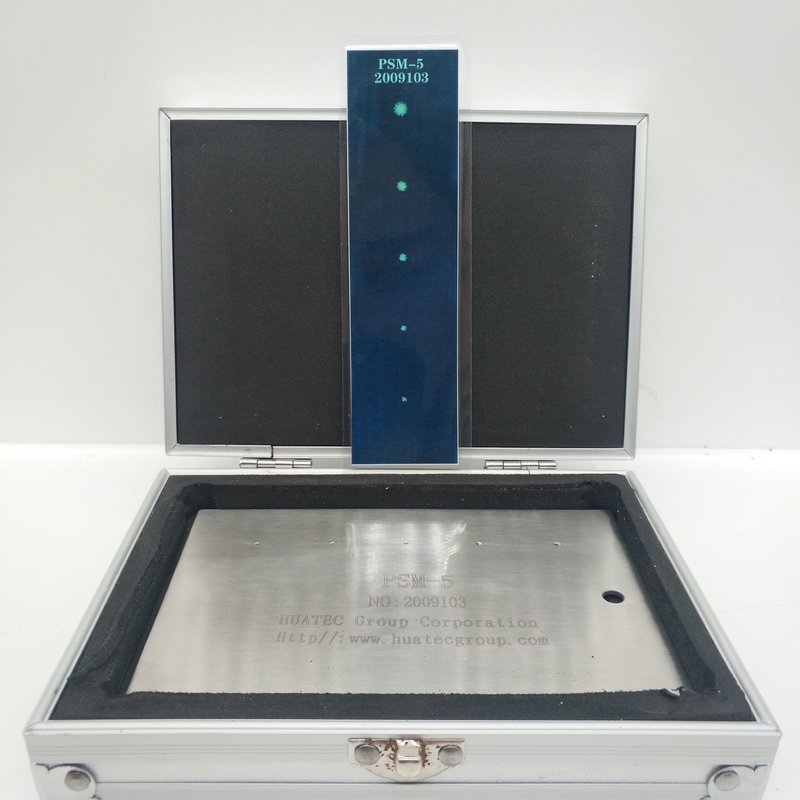

Панель мониторинга системы проникновения,Панель из нержавеющей стали толщиной 0,090 дюйма и размером 4х6 дюймов.Пять центров трещин равномерно расположены в хромированном покрытии в порядке величины; самый большой легко виден с низкой чувствительностью проникающих материалов, в то время как самый маленький трудно наблюдать даже с высокой чувствительностью материалов.Рядом с хромированной секцией находится зона "средней шероховатости", чтобы оценить характеристики проникающей стирки.

• Планшет PSM-5 выпускается в двух версиях.
  • Тип, подвергаемый взрыву с помощью гравия- имеет хромированную полосу, которая была слегка выдернута, чтобы притуплять поверхность.
  • Тип гладкий- хромированная лента второй версии не подвергается гранулированию.
• Обработка панелей PSM-5 соответствует требованиям MIL-STD-6866 и ASTM E-1417 для ежедневной проверки системы.

Использование испытательного блока PSM-5

"Пробный блок мониторинга системы проникновения" может обеспечить метод быстрого определения непрерывной производительности системы контроля проникновения жидкости,которые могут отражать различные факторы системы может выявить внезапную потерю производительности каждого фактора, тем самым предупреждая оператора об отказе в работе системы, чтобы избежать ошибок и упущений.Испытательный блок PSM-5 является наиболее практичным инструментом для проверки проникновения для удовлетворения требований MIL-STD-6866 и ASTM E1417, а также соответствует требованиям P&WA TAM146040.

Форма и структура испытательного блока PSM-5

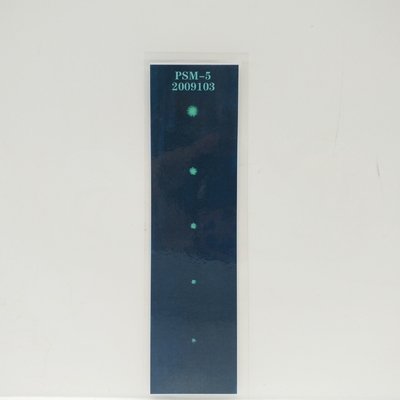

Испытательный блок PSM-5 изготовлен в соответствии со стандартом P&WA, его матрица из нержавеющей стали, поверхность разделена на две части: зону хрома и зону продувания пряжи,на хромной зоне равномерно распределено 5 излучающих трещин разных размеров, его форма и размеры показаны на рисунке 1. Образец из 5 излучающих трещин на испытательном блоке имеет звездообразную форму круга или радиальной формы.и площадь выдувания песка - средняя грубость.
