Подробная информация о продукте:
|
| Наименование продукта: | ультразвуковой датчик толщины | Измеряя ряд толщины: | 00,01 мм ~ 38 м |
|---|---|---|---|
| Резолюция: | Необязательно 0,1/0,01/0,001 мм | Частота зонда: | 0.5 МГц20 МГц |
| Измеряя блок: | Мм, дюйм, мм, мм | Тип отображения: | 2.4 дюйма (320 × 240 точка матрица) ТФТ цветный дисплей ЖК-экрана |
| Выделить: | Ультразвуковой толщиномер с одним элементом,Ультразвуковой толщиномер цветного экрана,Ультразвуковой толщиномер с двумя элементами |
||
Ультразвуковой толщиномер одно- и двухэлементный цветовой экран

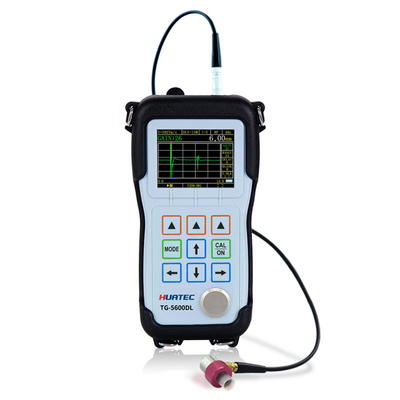

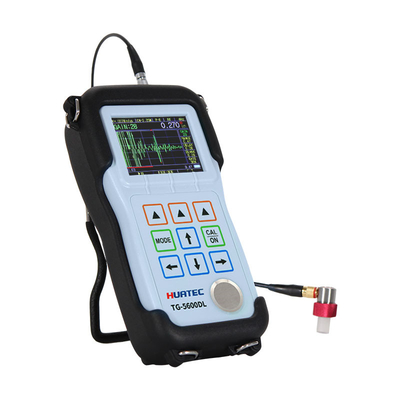

HUATEC TG-5600DL - это портативный ультразвуковой толщиномер.TG-5600DL способен измерять толщину различных материалов с точностью до 00,001 миллиметра или 0,0001 дюйма, и широко используется в различных приложениях измерения толщины.
Пользователи могут измерить толщину только с одной стороны измеряемого материала, не повреждая деталь.
TG-5600DL может отображать показания толщины и A-сканирование одновременно, позволяя пользователям проверять формы волн.чтобы диапазон измерения толщины был большимДля наблюдения за нижним профилем измеряемой заготовки используется функция B-scan.Зонд движется вдоль поверхности заготовки для отображения поперечного сечения заготовки.
Этот прибор может использоваться в производстве, металлоперерабатывающей промышленности, аэрокосмической, железнодорожной транспортировке, химической промышленности, промышленности по проверке товаров и других областях испытаний.В дополнение к точному измерению различных пластин и обработанных частей, наблюдение за различными трубами и сосудами под давлением, которые находятся в производственном оборудовании для дальнейшего контроля уровня их истончения после коррозии во время использования,который является незаменимым инструментом в отрасли неразрушающих испытаний.
Функция хранения является необязательной, в соответствии с различными потребностями клиентов, а встроенный большое вместимость регистратор данных может хранить до 100 000 толщины измерений и 400 форм волн.Другие функции могут быть дополнительными, такие как многослойное измерение толщины, сверхвысокое разрешение, измерение толщины большого диапазона,цифровое снижение шума и режим окна, слой оксида внутренней стены, связь в режиме реального времени,многоканальный и другие варианты.
Основные параметры
| Спецификации приборов | |
| Принцип работы | P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Многочисленные эхо), E-EV ((Эхо проверка) |
| Тип зонды | Пробные линии задержки, контактные пробные линии, мембранные пробные линии, пробные линии типа карандаша, пробные линии погружения |
| Калибровка | Зонд нулевой, скорость калибровки, калибровка в одну точку, калибровка в две точки, установка скорости |
| Диапазон толщины |
0.01mm38m,в зависимости от испытуемого материала, условий поверхности зонда, температуры и выбранной конфигурации. 0.15 мм ≈ 30 мм (стандартный D15A зонд, сталь) |
| Диапазон скорости материала | 310 - 18699 м/с и может измерять скорость с известными толщинами |
| Резолюция | Необязательно 0,1/0,01/0,001 мм |
| Частота исследования | 0.5 МГц20 МГц |
| Измерительная единица | Мм, дюйм, мм, мил |
| Скорость обновления | 4HZ, 8HZ, 16HZ в секунду необязательно |
| Выключить | Автоматическое отключение при бездействии в течение 5,10 или 20 минут или вручную |
| Тип отображения | 2.4 дюйма (320 × 240 точечной матрицы) цветный LCD-экран TFT |
| Режим исправления | RF, RF-, FULL, HALF+, HALF |
| Режим просмотра | А-СКАН, Б-СКАН, Цифры, ЗАХАТА, РАЗРЕДЕНИЕ, ВРЕМЕНИЕ |
| Хранение | Может хранить 100 000 значений толщины и 400 файлов настройки параметров ((Необязательно) |
| Прибыль | Низкий, средний или высокий для различных условий испытания |
| Режим отображения | Нормальное, минимальное/максимальное улов, DIFF/RR% |
| Коррекция V-Path | Автоматический |
| Скорость обновления | Выбираемые 4Hz, 8Hz, 16Hz |
| МатериалДиапазон скорости | от 500 до 9999 м/с (0,0197 до 0,3937 дюйма/с) |
| Языки | Китайский, английский, японский |
| Настройки сигнализации | Минимальная и Максимальная сигнализация: диапазон от 0,25 до 508 мм. Динамическое изменение цвета формы волны при сигнализации |
| Потребности в электроэнергии | 2 батареи AA |
| Время работы | Приблизительно 40 часов |
| Выключение прибора | Выбираемый всегда включен или автоматически выключен после 5, 10, 20 минут бездействия |
| Операционная температура | -10°C до +50°C (+10°F до +120°F) |
| Размер | 153мм х 76мм х 37мм ((H X W X D)) |
| Вес | 280 г, включая батареи |
Стандартная конфигурация
| Позиции | Количество |
|
TG-5600DL Ультразвуковой толщиномер |
1 |
| Зонд | 1 |
| Кабель | 1 |

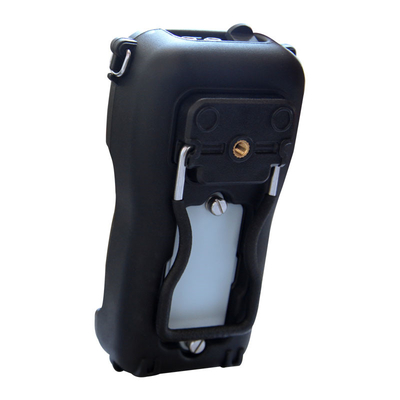

| Резиновая оболочка | 1 |
| Алкальные батареи | - |
| Бутылка с соединителем | 1 |
| Дело | 1 |
| Руководство по эксплуатации | 1 |
| Сертификат калибровки | 1 |
Дополнительные принадлежности
| Контактный зонд: 2.25M 13mm,5M 6mm, 5M 13mm,10M 6mm, Задержка одиночного элемента зонд: 2.25M13mm, 5M 13mm, 15M 6mm, 20M 3mm,Зонд типа ручки, Зонд погружения, зонд точечного фокусирования, зонд линейного фокусирования,Сонд защитной пленки 5M 6mm | Кабели |
| Резиновая оболочка | Степные блоки |
| Задержка линий | Агент сцепления |
| Защитная пленка | Опции программного обеспечения |
Индекс зонды
| Наименование зонда | Тип зонды | Частота (Mhz) | Размер элемента (мм) | Тип элемента | Промежуток испытаний (мм) стали |
| Контактный зонд | 2.25М 13мм | 2.25 | 13 | соединенные | 0.9-1200 мм |
| 5м 6мм | 5 | 6 | соединенные | 0.6-1200 мм | |
| 5м 13мм | 5 | 13 | соединенные | 00,4-1200 мм | |
| 10м 6мм | 10 | 6 | соединенные | 0.3-1200 мм | |
| Задержка одного элемента зонды | 2.25М13мм | 2.25 | 13 | нормальный | 0.8-30 мм |
| 5м 13мм | 5 | 13 | нормальный | 0.3-30 мм | |
| 15м 6мм | 15 | 6 | нормальный | 0.15-30 мм | |
| 20м 3мм | 20 | 3 | нормальный | 0.09-12 мм | |
| Зонд типа ручки | |||||
| Пробный фокус с точки погружения/линейного фокуса, | 2.25М 13мм | 2.25 | 13 | соединенные | 0.9-1200 мм |
| 10м 6мм | 10 | 6 | соединенные | 0.3-1200 мм | |
| 5м 13мм | 5 | 13 | соединенные | 00,4-1200 мм | |
| 15м 6мм | 15 | 6 | нормальный | 0.15-30 мм | |
| 5м 6мм | 5 | 6 | соединенные | 0.6-1200 мм | |
| Пробный защитный пленка | 2.25М 13мм | 2.25 | 13 | нормальный |
0.9-120 мм
|
| 5м 6мм | 5 | 6 | нормальный | 0.45-120 мм |
Основные функции измерений
• Большинство измерений материалов могут производиться с использованием одноэлементовных преобразователей.
• Диапазон толщины измерения: 0,01 мм ~ 38 м, в зависимости от измеряемого материала, зонда, условий поверхности, температуры и выбранной конфигурации.
• Определить скорость звука материала с неизвестной скоростью звука
• Высокое разрешение: обычное разрешение дисплея составляет 0,001 мм, дополнительное ультравысокое разрешение может достигать 0,0001 мм.
• единицы измерения: миллиметры, дюйма, микроны и миллиметры.
• Измерение высокой температуры: температуры до 500°C.
• Меню настройки системы по умолчанию: для удобства пользователя оно установлено в соответствии с условиями настройки для использования зонда прибора.
• Функция паузы: позволяет выполнять операции после измерения.
• Функция отображения волнообразных форм на полном экране: увеличивает площадь отображения эхо на 20%, обеспечивая оператору большое окно.
• Указание на интенсивность эхо: чем сильнее эхо, тем больше показателей, особенно показаний цифр, которые более полезны.
• Временный режим B-сканирования: используется для наблюдения за нижним профилем измеряемой заготовки.
• Дифференция/редукция скорости:Различие толщины относительно установленной точки отображается и выражается в процентах от скорости редукции.
• Временно изменяющийся прирост TDG: начальный импульс или эхо интерфейса могут быть эффективно уменьшены путем уменьшения начального прироста,и нижнее эхо испытуемого образца может быть увеличено путем увеличения максимального прироста, что легко измерить.
• Режим измерения:Пулсовое эхо (P-E),Интерфейсовое эхо (I-E),Эхо (E-E),Многократное эхо (I-ME),Двойная проверка эхо (E-EV)
