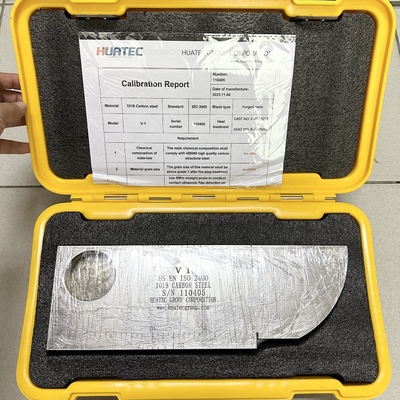

Калибровочный блок IIW V1

Стандарт: ISO2400-1972E

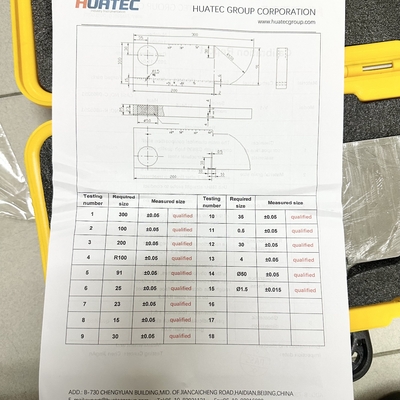

Испытательный блок IIW (испытательный блок V-1) также называется голландским испытательным блоком.Это международный стандартный блок испытаний, одобренный Международным институтом сварки (IIW) и рекомендованный Международной организацией по стандартизации (ISO)Форма и размеры показаны на рисунке 1-1:

Основные пункты применения:

(1) Динамический диапазон, горизонтальная линейность и продольный диапазон обнаружения волн детектора неисправностей могут быть измерены с использованием толщины испытательного блока 25 мм;

(2) Для определения границы чувствительности угловой рефракции косых зондов и продольной волновой прямой зонды были использованы 50-кутная и 1,5-проходная отверстия.Также можно приблизительно оценить размер слепой области прямого зонда и проницаемость измерительного прибора в сочетании со зондом.

(3) Точка попадания и слепая область наклонного зонда измеряются с помощью поверхности дуги R100 мм, и пропорция оси времени и нулевая точка могут быть исправлены;

(4) Продольное разрешение прямого зонда может быть измерено с плоскостью выемки 85 мм, 91 мм и 100 мм;

(5) Для измерения угла наклона звукового луча наклонный зонд измеряется с помощью правого угла края испытательного блока.
