FD219 Цифровой ультразвуковой детектор дефектов металлической формы

FD219 Цифровой ультразвуковой детектор дефектов металлической формы

Введение

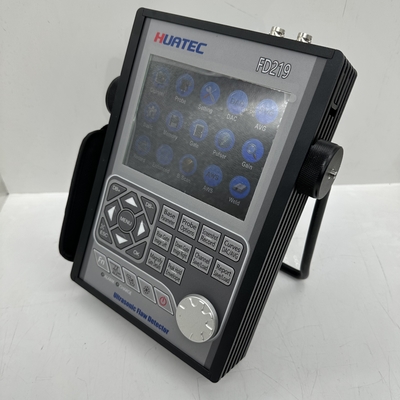

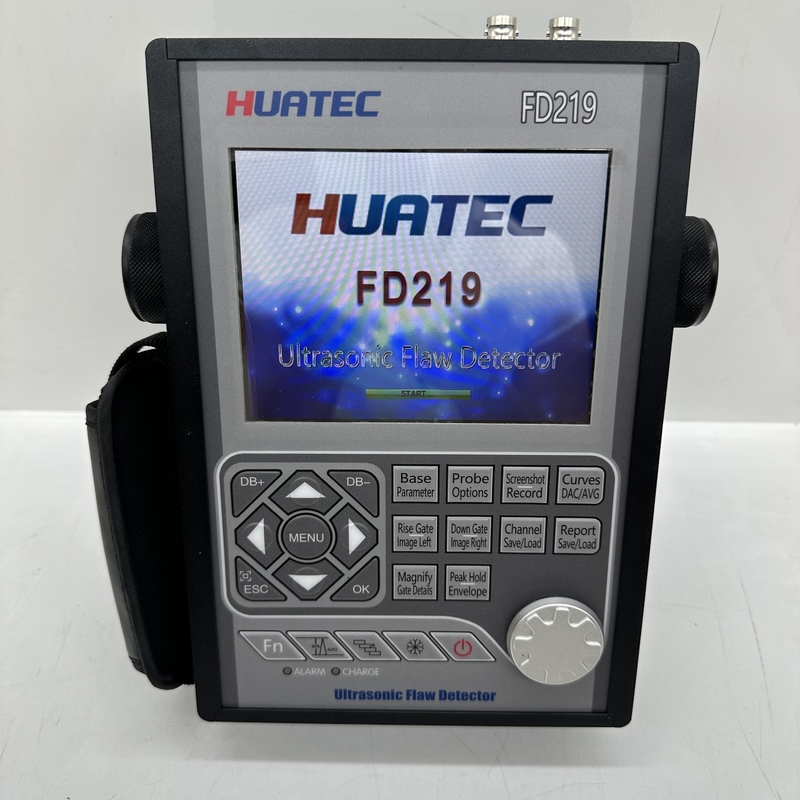

Этот детектор дефектов HUATEC FD219 является портативным промышленным цифровым ультразвуковым детектором дефектов, который может обнаруживать, находить, оценивать и диагностировать различные дефекты (полоски, включения, поры и т. Д.).) на заготовке быстро, удобно, без повреждений и точно. Он может быть использован как в лаборатории, так и на инженерной площадке. Этот инструмент может широко использоваться в производстве, металлургии железа и стали,металлообработка, химической промышленности и других областях, которые требуют обнаружения дефектов и контроля качества.железнодорожные перевозки, котлы и сосуды под давлением и т.д.

Инструмент может широко использоваться для обнаружения и измерения скрытых трещин, пустот, разломов и аналогичных непрекращающихся соединений в сварках, кованых изделиях, коврах, оси, валах, резервуарах и сосудах под давлением, турбинах,и структурных компонентов.

Особенности

Основное оборудование разработано с помощью ARM + FPGA, и программное обеспечение использует высоко надежную многозадачную операционную систему, которая значительно улучшает функциональность, портативность,долговечность и надежность прибора.

Этот инструмент использует меню master-slave, и разработан с помощью клавиш со сжатием и цифровой вращающейся ручкой. Инструмент легкий и портативный, и его можно держать одной рукой.

Дисплей

Полноцифровый многоцветный высокоразрешительный (640×480 пикселей) многоцветный TFT LCD дисплей.

В зависимости от среды можно выбрать 4 стиля операционного интерфейса.

ЖК-дисплей с быстрым обновлением на 60 Гц, способный отображать тонкие изменения формы волны.

Яркость ЖК-дисплея может устанавливаться свободно.

Форма

Металлическая оболочка из полностью алюминия прочна и долговечна, а электромагнитная защита очень хороша.

360-градусный вращающийся демпфирующий кран и резиновый чехол легко использовать.

Стеклянные панели, очень твердые, износостойкие и не царапаемые

Скриншот и отчет PDF об обнаружении ошибок

Скриншоты всех страниц в режиме реального времени и отчеты об обнаружении ошибок, и сохранить их в виде изображений BMP на U-диске, которые могут быть настроены как цветные или серого цвета.

Экспортируйте отчет об обнаружении ошибок в виде PDF-файла и сохраняйте его на U-диске для простого архивирования и печати.

Все содержимое файла PDF можно настроить в соответствии с потребностями пользователя.

Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне.

Иранж

До 15000 мм в стали; диапазон выбирается в фиксированных или непрерывно изменяемых шагах. Подходит для использования на больших деталях и в измерениях с высоким разрешением.

Пулсер

Энергия импульса выбираемая из 100V, 200V, 250V, 300V, 350V, 400V и 500V.

Ширина импульса настраиваемая от 0,1 мкм до 0,5 мкм, чтобы соответствовать зондам с различной частотой.

Частота повторения импульса регулируется от 20 Гц до 2 КГц.

Приглушение выбирается между 50Ω,150Ω,250Ω и 500Ω для оптимальной производительности зонды

Выбор зонда: однокристаллический зонд, двойной кристаллический зонд, специальный угол зонда, проникающий зонд, восходящий зонд.

Получатель

Обработка: 16-значный конвертер AD со скоростью отбора образцов 320 МГц

Исправление:Положительная полуволна, отрицательная полуволна, полная волна и RF

Аналоговая полоса передач: от 0,2 МГц до 20 МГц с выбираемыми диапазонами частот (автоматически устанавливаемыми прибором), чтобы соответствовать зонде для оптимальной производительности.

Прибыль: от 0 до 110 дБ, регулируемая в выбираемых шагах 0,1 дБ, 2 дБ, 6 дБ.

Гейтс

Два полностью независимых шлюза предлагают ряд вариантов измерения высоты или расстояния сигнала с использованием пикового срабатывания.

Режим эхо-эхо позволяет точно позиционировать ворота для сигналов, которые находятся очень близко друг к другу.

Начало выхода: переменная по всему отображаемому диапазону

Ширина входа: переменная от начала входа до конца показаного диапазона

Высота входа: переменная от 0 до 99% Высота полного экрана

Сигнализация: Положительный/отрицательный порог с светодиодной вспышкой.

Память.

Прибор имеет встроенную память большой емкости, и данные и файлы не будут потеряны из-за отключения электроэнергии прибора.

Память из 500 файлов канала для хранения настроек калибровки и параметров зонда.

Память из 1000 файлов отчётов о волнах для хранения A-Scan волны и настроек.

Все файлы можно хранить, отозвать и удалить.

Настройки канала и файлы отчетов могут быть экспортированы через диск памяти, а информация также может храниться в неограниченном количестве через USB-память.

Видеорегистратор

Видеорегистратор полезен во многих ситуациях, он очень удобен для тех, кто хочет проанализировать исследовательскую деятельность позже.

Инструмент может записывать процесс испытания и сохранять его в виде видеофайла, который может воспроизводиться через инструмент или специальное программное обеспечение.и каждый видеофайл может быть до 5 минут.

Если вы решили сохранить видеофайл на диске памяти, количество и продолжительность видеофайла не будут ограничены.

Запись и повторное просмотр процесса тестирования обеспечивают большую удобство для будущих исследований и анализа обнаружения дефектов.

Видео воспроизведение поддерживает паузу, быстрое продвижение вперед, быстрое переворачивание и остановку функций.

Функции

• Автоматическая калибровка: Автоматическая калибровка сдвига зонда с нуля, угла зонда (значение K) и скорости материала.
• Локализация ошибок:живое отображение звуковой траектории, проекции (расстояние от поверхности), глубины, амплитуды,
• Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG или DAC, быстрое сообщение о принятии или отклонении дефекта.
• Цифровое отсчётное устройство и триггерная функция: толщина/глубина может отображаться в цифровом отсчёте при использовании обычного зонда, а расстояние и глубина поверхности отображаются непосредственно при использовании углового зонда.
• DAC/AVG: кривая генерируется автоматически, и точки отбора проб могут быть компенсированы и исправлены.,Он может отображать кривую AVG любой диафрагмы.
• AWS D1.1Выбор этого стандарта может уменьшить ручные расчеты и повысить эффективность обнаружения.
• Функция коррекции изогнутой поверхности.
• Функция измерения высоты трещины.
• Увеличение шлюза: распространение диапазона шлюза по всей ширине экрана.
• Видеозапись и воспроизведение.
• Функция автоматического увеличения
• Оболочка: одновременное отображение живого A-сканирования со скоростью обновления 60 Гц и оболочка отображения A-сканирования
• Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.
• Маркировка пика: запись и маркировка пика в режиме реального времени
• Эхо кодирование: отображение 1 ~ 9 эхо области отображения в разных цветах, используется для анализа положения дефекта.
• Сканирование замораживания: дисплей замораживания содержит данные о форме волны и расстоянии испытания.
• B Скан дисплейная функция. Интуитивно отображать форму дефекта заготовки и результат обнаружения более интуитивно.

Часы в реальном времени

Часы с приборами продолжают работать, отслеживая время.

Коммуникация

Два высокоскоростных порта USB2.0. Можно выбрать два режима USB: U-DISK и U-BRIDGE.снимки экрана и записанные фильмы могут быть сохранены на U-DISKВ режиме U-BRIDGE прибор обменивается данными с программным обеспечением DataPro.

Аккумулятор

Встроенная литий-ионная батарея большой емкости и высокой производительности.

Продолжительность непрерывной работы более 12 часов. Типичное время зарядки 4-6 часов.

Кнопка

Работающие настройки легко и быстро выполняются с помощью вращающейся ручки.

Обновление программного обеспечения

Программное обеспечение можно легко обновить через U-DISK. Обновление не повредит машине.

Спецификации

• Диапазон измерений: от 0 до 15000 мм при скорости стали
• Частота повторения импульса варьируется от 20 до 2000 Гц.
• Скорость материала: 1000-20000 м/с
• Частота повторения импульса варьируется от 20 до 2000 Гц.
• Динамический диапазон: больше 40 дБ
• Линейность системы: горизонтальная: +/- 0,2% FSW,
• Вертикально: 0,25% FSH, точность усилителя +/- 1 дБ.
• Мощность разрешения: более 40 дБ
• Чувствительность Остатки: более 50 дБ ((Глубокое 200 ммФ2 плоское дно отверстия)
• Отторжение (удаление): от 0 до 80% полной высоты экрана
• Шум: менее 10%
• Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра
• Прибыль: 110 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.
• Пропускная способность (пропускная способность усилителя): от 0,2 до 20 МГц
• Измещение импульса: более 32 дБ
• Задержка отображения: -20 до 3400 μs
• Задержка/нулевое смещение зонда: от 0 до 99,99 мкм
• Режимы испытаний: импульсное эхо, двойной элемент и черезпередача
• Пулсер: настраиваемый волновой пульсер
• Энергия импульса: 100V, 200V, 250V, 300V, 500V подбирается
• Исправление: положительная половинка волны, отрицательная половинка волны, полная волна, RF
• Единицы: дюйм или миллиметр
• Соединения преобразователей: BNC или LEMO
• Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц
• Операционная температура: от -10 до 50°C, температура хранения: от -30 до 50°C
