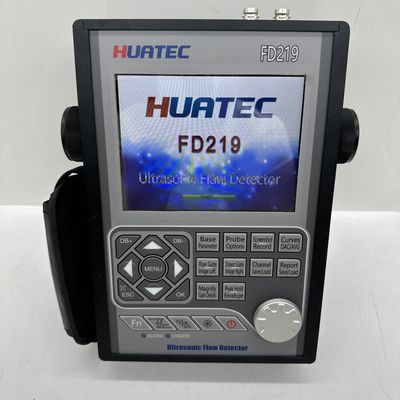

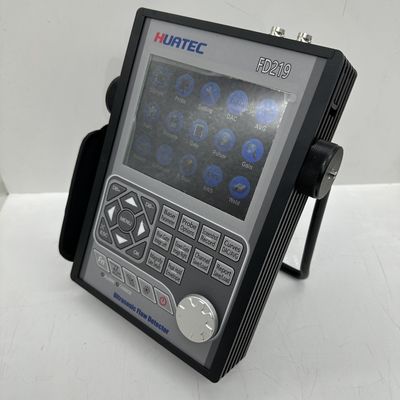

FD219 Металлическая форма DAC AVG B Сканирование IP65 портативный цифровой ультразвуковый детектор дефектов

FD219 Металлоискатель DAC AVG B Scan IP65 Портативный цифровой ультразвуковой дефектоскоп

Введение

Данный дефектоскоп HUATEC FD219 представляет собой портативный промышленный цифровой ультразвуковой дефектоскоп, который может быстро, удобно, без повреждений и точно обнаруживать, определять местоположение, оценивать и диагностировать различные дефекты (трещины, включения, поры и т. д.) в заготовке. Его можно использовать как в лаборатории, так и на инженерном объекте. Этот прибор может широко использоваться в производстве, черной и цветной металлургии, металлообработке, химической промышленности и других областях, требующих обнаружения дефектов и контроля качества. Он также широко используется при проверке безопасности в эксплуатации и оценке срока службы в таких областях, как аэрокосмическая промышленность, железнодорожный транспорт, котлы и сосуды под давлением и т. д.

Прибор может широко использоваться для обнаружения и определения размеров скрытых трещин, пустот, расслоений и подобных неоднородностей в сварных швах, поковках, слитках, осях, валах, резервуарах и сосудах под давлением, турбинах и конструктивных элементах.

Особенности

Основное аппаратное обеспечение разработано на базе ARM+FPGA, а программное обеспечение использует высоконадежную многозадачную операционную систему, что значительно улучшает функциональность, портативность, долговечность и надежность прибора.

Прибор использует меню «главный-подчиненный», оснащен кнопками быстрого доступа и цифровым поворотным регулятором. Прибор легкий и портативный, его можно держать одной рукой.

lДисплей

Полноцифровой многоцветный TFT ЖК-дисплей высокого разрешения (640x480 пикселей). Отображение формы сигнала более тонкое и удобное.

Можно выбрать 4 стиля интерфейса в зависимости от условий эксплуатации.

ЖК-дисплей с быстрой частотой обновления 60 Гц. Способен отображать тонкие изменения формы сигнала.

Яркость ЖК-дисплея можно регулировать свободно.

lКорпус

Цельноалюминиевый металлический корпус прочный и долговечный, а характеристики электромагнитного экранирования очень хорошие.

360-градусная вращающаяся амортизирующая подставка и резиновая оболочка удобны в использовании.

Закаленная стеклянная панель, чрезвычайно прочная, износостойкая и устойчивая к царапинам

lСкриншот и отчет о дефектоскопии в формате PDF

Скриншоты всех страниц и отчеты о дефектоскопии в реальном времени сохраняются в виде изображений BMP на USB-накопитель, которые можно настроить как цветные или оттенки серого.

Экспортируйте отчет о дефектоскопии в файл PDF и сохраните его на USB-накопитель для удобного архивирования и печати.

Все содержимое файла PDF может быть настроено в соответствии с потребностями пользователя.

Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне.

lДиапазон

До 15000 мм в стали; диапазон выбирается фиксированными шагами или непрерывно. Подходит для использования на больших заготовках и для измерений с высоким разрешением.

lГенератор импульсов

Энергия импульса выбирается среди 100 В, 200 В, 250 В, 300 В, 350 В, 400 В и 500 В.

Ширина импульса настраивается от 0,1 мкс до 0,5 мкс для согласования с преобразователями различной частоты.

Частота повторения импульсов регулируется от 20 Гц до 2 КГц.

Демпфирование выбирается среди 50 Ом, 150 Ом, 250 Ом и 500 Ом для оптимальной работы преобразователя

Выбор преобразователя: моноэлементный преобразователь, двухэлементный преобразователь, специальный наклонный преобразователь, проникающий преобразователь, скользящий преобразователь.

lПриемник

Дискретизация: 16-разрядный АЦП со скоростью дискретизации 320 МГц

Выпрямление: положительная полуволна, отрицательная полуволна, полная волна и РЧ

Аналоговая полоса пропускания: от 0,2 МГц до 20 МГц с выбираемыми диапазонами частот (автоматически устанавливаются прибором) для согласования с преобразователем для оптимальной производительности.

Усиление: от 0 дБ до 110 дБ с выбираемыми шагами 0,1 дБ, 2 дБ, 6 дБ.

lСтробы

Два полностью независимых строба предлагают ряд вариантов измерения высоты или расстояния сигнала с использованием пиковой триггерной функции.

Режим эхо-эхо позволяет точно позиционировать строб для сигналов, которые находятся очень близко друг к другу.

Начало строба: переменное по всему отображаемому диапазону

Ширина строба: переменная от начала строба до конца отображаемого диапазона

Высота строба: переменная от 0 до 99% высоты полного экрана

Сигнализация: Пороговая положительная/отрицательная с миганием светодиода.

lПамять

Прибор имеет встроенную память большой емкости, и данные и файлы не будут потеряны из-за отключения питания прибора.

Память на 500 файлов каналов для хранения настроек калибровки и параметров преобразователя.

Память на 1000 файлов форм сигналов для хранения А-сканов и настроек.

Все файлы могут быть сохранены, вызваны и удалены.

Настройки каналов и файлы отчетов могут быть экспортированы через карту памяти, а информация также может храниться в неограниченном количестве через USB-накопитель.

lВидеомагнитофон

Видеомагнитофон полезен во многих ситуациях, он очень удобен для тех, кто хочет проанализировать результаты зондирования позже.

Прибор может записывать процесс тестирования и сохранять его в виде видеофайла, который можно воспроизводить через прибор или специальное программное обеспечение. Он поддерживает до 10 видеофайлов, каждый из которых может длиться до 5 минут.

Если вы выберете сохранение видеофайла на карту памяти, количество и продолжительность видеофайла не будут ограничены.

Запись и воспроизведение процесса тестирования обеспечивают большое удобство для дальнейшего изучения и анализа результатов дефектоскопии.

Воспроизведение видео поддерживает функции паузы, перемотки вперед, быстрой перемотки назад и остановки.

Функции

• Автоматическая калибровка: Автоматическая калибровка нулевого смещения преобразователя, угла преобразователя (коэффициент К) и скорости материала.
• Определение местоположения дефекта: Отображение в реальном времени звукового пути, проекции (расстояние по поверхности), глубины, амплитуды,
• Определение размеров дефекта: Автоматическое определение размеров дефекта с использованием AVG или DAC ускоряет отчетность о принятии или отклонении дефекта.
• Цифровое считывание и функция триггера: Толщина/глубина могут отображаться в цифровом виде при использовании обычного преобразователя, а расстояние по поверхности и глубина отображаются напрямую при использовании наклонного преобразователя.
• DAC/AVG: Кривая генерируется автоматически, и точки выборки могут быть компенсированы и скорректированы. Кривая автоматически плавает с усилением, автоматически расширяется с расстоянием обнаружения и автоматически перемещается со временем задержки. Она может отображать кривую AVG любого апертуры.
• AWS D1.1. Выбор этого стандарта может сократить ручные расчеты и повысить эффективность обнаружения.
• Функция коррекции криволинейной поверхности.
• Функция измерения высоты трещины.
• Увеличение строба: расширение диапазона строба на всю ширину экрана.
• Запись и воспроизведение видео.
• Функция автоматического усиления
• Огибающая: Одновременное отображение А-скана в реальном времени с частотой обновления 60 Гц и огибающей А-скана
• Пиковый захват: Сравнение замороженных пиковых форм сигналов с А-сканами в реальном времени для легкой интерпретации результатов тестирования.
• Пиковая отметка: захват и отметка пика в реальном времени
• Кодирование эхо-сигналов: отображение областей 1-9 эхо-сигналов разными цветами, используемое для анализа положения дефекта.
• Заморозка А-скана: Заморозка дисплея сохраняет форму сигнала и данные о расстоянии тестирования.
• Функция отображения B-скана. Интуитивно отображает форму дефекта заготовки, а результат обнаружения более нагляден.

Часы реального времени

Часы прибора работают непрерывно, отслеживая время.

Связь

Два высокоскоростных порта USB 2.0. Можно выбрать два режима USB: U-DISK и U-BRIDGE. В режиме U-DISK файлы конфигурации каналов, файлы отчетов о дефектах, изображения скриншотов и записанные видео могут быть сохранены на U-DISK. В режиме U-BRIDGE прибор обменивается данными с программным обеспечением DataPro.

Аккумулятор

Встроенный литий-ионный аккумулятор большой емкости и высокой производительности.

Время непрерывной работы более 12 часов. Типичное время зарядки 4-6 часов.

Регулятор

Регулировки выполняются легко и быстро с помощью поворотного регулятора.

Обновление программного обеспечения

Программное обеспечение может быть легко обновлено через U-DISK. Обновление не приведет к повреждению машины.

Технические характеристики

• Диапазон измерения: от 0 до 15000 мм при скорости стали
• Частота повторения импульсов: от 20 Гц до 2000 Гц
• Скорость материала: от 1000 до 20000 м/с
• Частота повторения импульсов: от 20 Гц до 2000 Гц
• Динамический диапазон: более 40 дБ
• Линейность системы: Горизонтальная: +/-0,2% FSW,
• Вертикальная: 0,25% FSH, Точность усилителя +/-1 дБ.
• Разрешающая способность: более 40 дБ
• Чувствительность: более 50 дБ (отверстие диаметром 2 мм на глубине 200 мм с плоским дном)
• Подавление (шумоподавление): от 0 до 80% высоты полного экрана
• Шум: менее 10%
• Контроль стробов: Два независимых строба, управляемых по всему диапазону развертки
• Усиление: максимум 110 дБ с выбираемым разрешением 0,1, 1,0, 2,0, 6,0 дБ.
• Полоса пропускания (полоса пропускания усилителя): от 0,2 до 20 МГц
• Смещение импульса: более 32 дБ
• Задержка отображения: от -20 до 3400 мкс
• Задержка преобразователя/нулевое смещение: от 0 до 99,99 мкс
• Режимы тестирования: Импульсно-эхо, двухэлементный и сквозной
• Генератор импульсов: Настраиваемый генератор импульсов
• Энергия импульса: выбирается 100 В, 200 В, 250 В, 300 В, 500 В
• Выпрямление: положительная полуволна, отрицательная полуволна, полная волна, РЧ
• Единицы измерения: дюймы или миллиметры
• Разъемы преобразователя: BNC или LEMO
• Требования к питанию: Сеть переменного тока 100-240 В, 50-60 Гц
• Рабочая температура: от -10°C до 50°C, Температура хранения: от -30°C до 50°C
