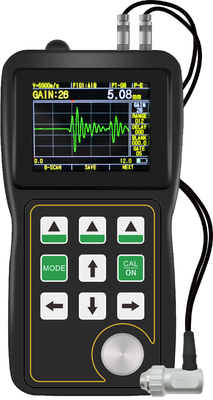

TG-5100D В режиме реального времени A сканирование и B сканирование через ультразвуковой толщиномер покрытия
Этот ультразвуковой толщиномер, разработанный и произведенный нашей компанией, использует OLED истинноцветный экран, встроенный в реальном времени A-SCAN & B SCAN и измерение толщины через покрытие,хранилище данных большой емкости и другие функции, использующий ультразвуковой принцип измерения, является высокоточным, высокоразрешительным портативным промышленных неразрушающих испытаний инструмент.
Инструмент может широко использоваться в производстве, металлоперерабатывающей промышленности, химической промышленности, промышленности проверки товаров и других областях испытаний.В дополнение к различным пластинам и различным деталям обработки для точного измерения, может также использоваться для мониторинга производства различных труб и сосудов под давлением в процессе использования, контроля их коррозии после степени утолщения,является неразрушительным испытанием промышленности необходимых инструментов.

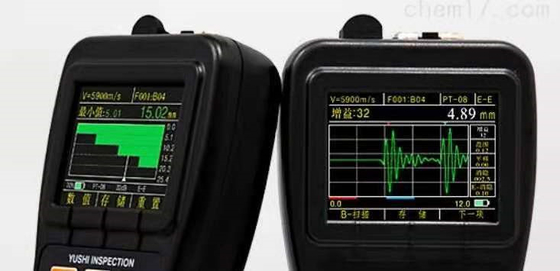

Функция A-SCAN, которая может помочь пользователям лучше контролировать измерение и избежать ошибок измерения, вызванных факторами самого материала.При наличии на поверхности испытываемого материала слоя покрытия или краски, фактическая толщина подложки заготовки может быть получена без измельчения и разрушения поверхности покрытия.
Основные функциональные особенности
1. Простое меню конфигурации параметров на одном уровне
2Пользователь может видеть ультразвуковой сигнал волновой формы непосредственно на экране, который используется для проверки толщины чтения является правильным, проанализировать причину проблемы,и помочь пользователю найти решение проблемы.
3Когда зонд соединяется с заготовкой, значение толщины отображается белым шрифтом.
4. Сигнализация толщины: можно установить предел толщины сигнализации, и цвет показания толщины может быть динамически изменен во время сигнализации.
5. Максимальный режим: фиксировать максимальные и минимальные значения в процессе измерения
6. Режим разницы: Получить разницу между текущей величиной измерения толщины и номинальной толщиной и процентную величину разницы и номинальной толщины
7. Поддержка миллиметров и дюймов толщины единиц
8. Функция хранения данных большой емкости: может хранить 100 000 значений толщины
9. может проникать в покрытие на поверхности заготовки, непосредственно измерять толщину подложки
10Пользователь может выбрать разрешение измерений в метрической системе x. XX и X.X, а в британской системе x. XX и X.X.
11. Многоязычный интерфейс необязателен
12Время ожидания до 35 часов
Технические параметры
|
|
2.4 дюйма TFT QVGA ((320×240) цветный OLED-экран с контрастным соотношением 1010:1 |
| принцип работы |
Ультразвуковой импульс/эхо/эхо метод с использованием двойного кристаллического зонда |
| Диапазон измерений |
0.6 до 508 мм (0,025 до 20,00 дюйма) |
| Разрешение измерения |
0.01 или 0,1 мм ((0,001 или 0,01 дюйма) |
|
|
Милиметр или дюйм |
| Режим отображения |
Режим значения толщины, режим хранения min/Max, режим разницы/уменьшения |
| Коррекция пути V |
Автоматическая коррекция V-пути компенсирует нелинейность двойного зонда |
| Скорость обновления измерений |
Необязательно 4 Hz, 8 Hz или 16 Hz в секунду |
| Диапазон скоростей материала |
- ,0.0179-0.3937in/u
|
| Рабочий язык |
Китайский/английский/французский язык (необязательно) |
| Установка сигнализации |
Максимальная тревога в минуту, динамическое изменение толщины, цвет чтения при тревоге |
| Электрическое питание |
Две 1,5 Вт АА батареи |
| Время работы |
Два аккумулятора AA, более 35 часов службы |
| Инструмент для выключения |
Необязательно Автоматическое отключение после отсутствия работы в течение 5, 10 или 20 минут или ручное отключение |
|
|
-10 до +50 oC, до 20 oC при наличии специальных требований |
|
|
- ×76mm×37mm(H×W×D)
|
| Срок годности |
Батарея 280 г. |
|
|
12 месяцев |
Стандартная доставка
Главное подразделение TG-5100D
Зонд с кабелем
Чемоданчик
Учебное пособие
Сертификат калибровки
Дополнительные принадлежности
| Зонд высокой температуры |
Зонд из чугуна |
| Зонд узкой трубы |
Миниатюрный зонд |
| Пробный кабель |
Степной блок |
| Резиновая оболочка |
|
Зонд с диапазоном измерений
| Описание зонда |
|
Контактная область Диаметр |
Диапазон измерений
(Сталь)
|
Допустимая температура контакта |
| Зонд из чугуна ZT12 |
-
|
-
|
|
|
| Стандартный зонд PT12 |
-
|
-
|
-
|
|
| Стандартный зонд PT08 |
-
|
-
|
-
|
|
| Стандартный зонд TC510 |
-
|
-
|
-
|
|
| Маленький кристаллический трубчатый зонд PT06 |
-
|
-
|
-
|
|
| Миниатюрный зонд PT04 |
-
|
-
|
-
|
|
| Зонд высокой температуры |
-
|
-
|
-
|
Ниже 480oC |
