Функция автоматической калибровки портативный ультразвуковый детектор недостатков SD-карта сенсорный экран
Особенности
●Высокоточная количественная оценка и позиционирование для удовлетворения требований обнаружения на близком и дальнем расстоянии
●Слепая зона ближнего поля небольшая, может соответствовать требованиям обнаружения для труб малого диаметра и тонкостенных.
●Функция автоматической калибровки: автоматическая калибровка одной кнопкой,простая в эксплуатации, автоматический испытательный зонд
●Автоматическое отображение положения дефекта эхо ((Глубина:d, горизонтально:p, расстояние:s, амплитуда,dB,ф)
●Свободно переключайте три шкалы ((Глубина:d, Горизонтальность:p, Расстояние:s)
●Автоусиление, пиковая оболочка, функции памяти пика, которые могут улучшить эффективность обнаружения.
● Автоматически записывает процесс обнаружения неисправностей и динамическое воспроизведение
●счет значений φ: обнаружение ошибок с помощью прямых зондов, может автоматически найти самую высокую волну для преобразования значений φ
●500 независимых каналов (можно расширить), которые могут свободно вводить и хранить стандарты обнаружения любых отраслей, не нуждаются в стандартных блоках для проверки на месте.
● Сохранить и воспроизводить 500 A-сканируемых волн и данных свободно
● Кривые DAC, AVG и TCG (компенсация глубины) генерируются автоматически и могут быть сегментированы.
●14 встроенных стандартов контроля
●Свободно вводить любые отраслевые стандарты
● Ширина и мощность импульса регулируемы
●Функция сканирования B и цветового сканирования B;
●Может общаться с компьютером и экспортировать файл WORD, а также отчет об обнаружении
● IP65 пластиковый корпус ABS, прочный и прочный, водонепроницаемый и пылестойкий, с превосходной способностью противодействовать помехам
● Использование программного обеспечения (беспроводной) связи для анализа отчетов о печати данных и т.д.;
● 260 000-цветный цветный экран, подходящий для работы в условиях сильного или слабого освещения
●Высокопроизводительная литийная батарея, способная работать непрерывно в течение 8-10 часов
● Запись часов в режиме реального времени: дата обнаружения дефекта в режиме реального времени, запись отслеживания времени и хранение
●Защита от отключения питания, данные хранения не могут быть потеряны
●Параметры обнаружения неисправностей могут быть автоматически проверены или предварительно настроены
●Цифровой отказ, не влияет на прирост и линейность
●Компенсация прибыли: атенуация Db может быть скорректирована на предмет шероховатости поверхности, изогнутых поверхностей, обнаружения дефектов толстых деталей на большие расстояния и т.д.
●Может работать с детектором неисправностей с помощью программного обеспечения на ПК, достигая цели компьютерного детектора неисправностей для обнаружения
Техническая спецификация
| Дисплей |
7-дюймовый цветный TFT экран, разрешение 800*480 |
| Режим работы |
Кнопка, вращающаяся, сенсорный экран |
| Электрическое питание |
Литий-ионная батарея |
| Мощность батареи |
5.0Ah |
| Напряжение питания |
12 В |
| Количество мощности |
1 |
| Рабочее время |
≥ 8 часов |
| Ввод адаптера |
DC100 ⋅ 240V 50Hz/60Hz |
| Выход адаптера |
12В переменного тока |
| Мощность адаптера |
36 Вт |
| Хранение данных |
Карта SD ((16G) |
| Сигнализация |
1 |
| Рабочая температура |
-10°C ≈45°C |
| Температура хранения |
-20°C ≈60°C |
| Степень IP |
IP65 |
| Размер |
245*155*55 мм |
| Вес |
1.18 кг (включая аккумулятор) |
| Традиционная модель UT |
| Тип соединителя зонды |
LEMO 00 |
| Тип канала |
Одноканал |
| Номер канала |
Группа 500 (можно масштабировать) |
| Тип импульса |
Отрицательная волна |
| Передающее напряжение |
50-350 В, шаг в 50 В |
| Снижение |
560Ω |
| Прибыль |
0 ~ 110 дБ, шаг:0.5/2/6/12 дБ |
| Добивайтесь хороших приспособлений |
-4~+4 |
| Компенсация площади |
Весь диапазон прироста |
| Частота работы |
0.5 ~ 20 МГц; |
| Тип зонды |
Одно, двойное, через, погружение типа |
| Фильтр |
Три варианта:
1 ~ 4 МГц/0,5 ~ 10 МГц/2 ~ 20 МГц
|
| Режим обнаружения |
Отрицательное/положительное/двустороннее/RF |
| Отказать |
0~80%, шаг 1% |
| Диапазон испытаний |
0~15000 мм,минимальный диапазон отображения:15 мм ((в стали) |
| Скорость материала |
100 ~ 20000 м/с |
| Измещение импульса |
-10 ~ 1000 мм |
| P ОПРОЧЕНИЕ |
0~200us |
| X-VAL |
0~100 мм |
| Руководство |
Проверка сварки, листов, ковки |
| Точка испытания |
Пик/X-val/J-val |
| Измерение |
Врат:Амплитуда,значение амплитуды в дБ,Расстояние,Горизонтальное расстояние,Вертикальное расстояние,Различие между A и B
Курсор:2 перекрестные курсоры, могут проверять горизонтальное и вертикальное расстояние, а также расстояние между курсорами ((под функцией сканирования B)
|
| Ворота |
Открытие выхода: все диапазоны |
| Ширина ворот: все диапазоны |
| Уровень ворот: 10 - 90%, шаг: 1% |
| Кривая |
DAC, максимум шесть кривых, соответствует NB/T 47013, GB/T 11345, GB/T 29712 и другим стандартам |
| TCG, максимум шесть кривых |
| Средний показатель |
| Другие функции |
Полный экран, переключатель курсора ((диапазон/высота/горизонт), однократная/непрерывная автоматическая прибыль ((10~100%, шаг 10%), сравнение эхо, полное эхо, пиковая оболочка, пиковая память, быстрое сканирование, внешний режим, снимок экрана |
| Пик заморозки/глубина трещины/расширение ворот//модификация изогнутой поверхности/B-сканирование/симуляция плоской сварки//видео |
| Сигнализация |
Звуковая и световая сигнализация |
| Оставшиеся ощущения |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Ошибка горизонтальной линейности |
≤ 0,3% |
| Ошибка вертикальной линейности |
≤ 3% |
| Ошибка линейности амплитуды |
≤ ± 2% |
| Точность аттенуатора |
20 дБ ± 1 дБ |
| Динамический диапазон |
≥ 32 дБ |
| Удалённое разрешение |
≥26 дБ |
| Уровень шума |
<40×10-9V/ |
Стандартная конфигурация
| |
Имя |
КТГ |
|
| |
| 1 |

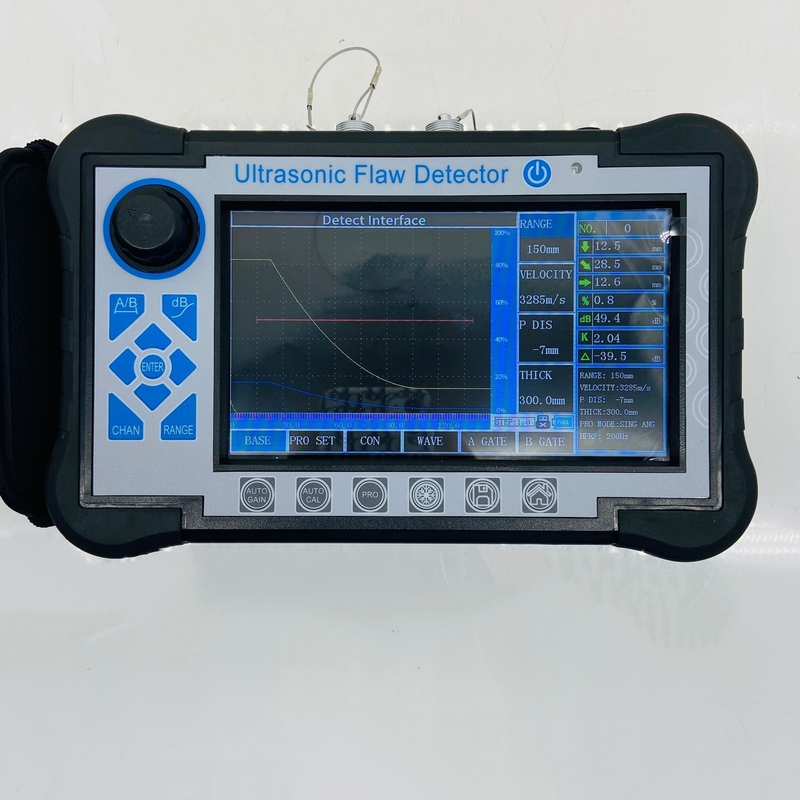

Главное подразделение |
1 |
|
| 2 |

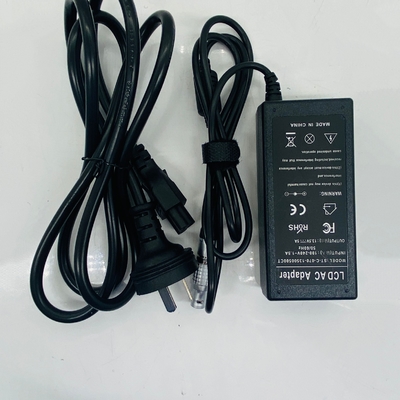

Адаптер питания |
1 |
|
| 3 |

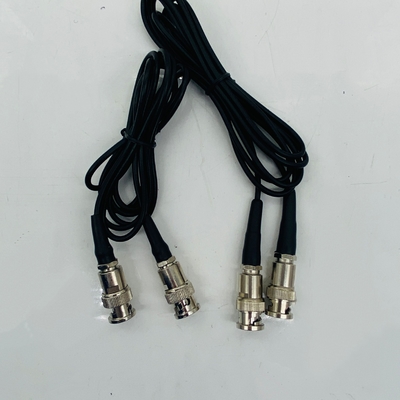

соединительный кабель зонды |
2 |
|
| 4 |

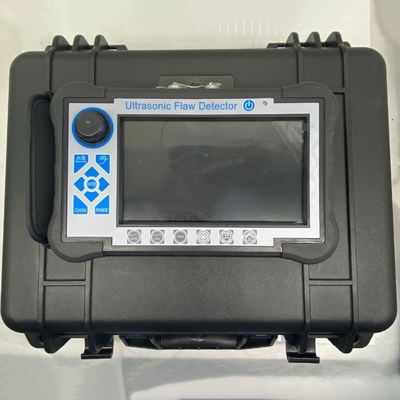

Приборовой корпус |
1 |
|
| 5 |
Учебное пособие |
1 |
|
| 6 |
Прямой зонд 10 мм 2,5 МГц |
1 |
|
| 7 |

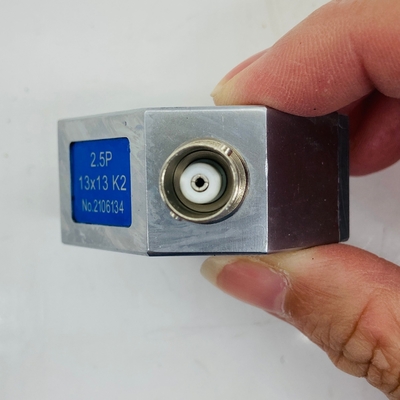

Угловой зонд 13x13 K2 2,5 МГц |
1 |
|
| 8 |
Гарантийная карта |
1 |
|
