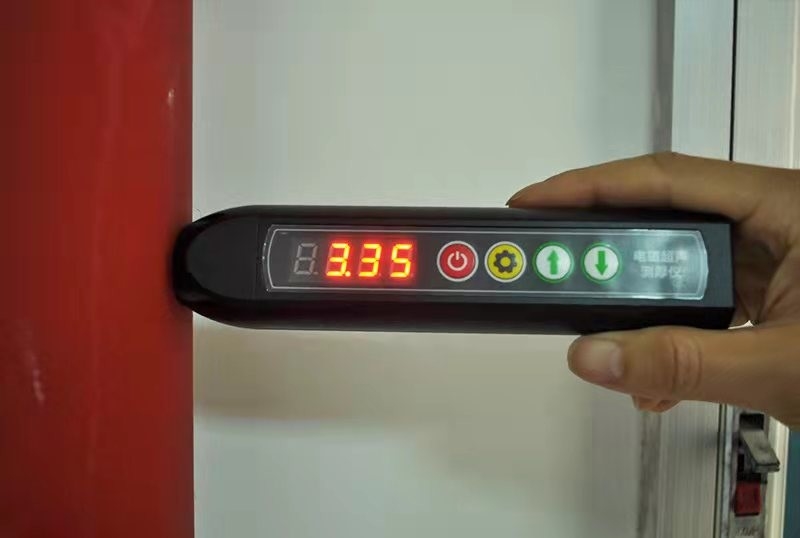

TG-14 Ультрамаленький бесконтактный электромагнитный ультразвуковой толщиномер

TG-14 Ультрамаленький бесконтактный электромагнитный ультразвуковой толщиномер

Характеристики продукта

Электромагнитный ультразвуковой толщиномер представляет собой сверхмаленький бесконтактный инструмент измерения толщины без акустического сцепления.Он может измерить толщину металлических или магнитно-проводящих материалов.

Небольшие размеры и легко переносить

Требования к поверхности заготовки не высоки, и нет необходимости полировать грубую поверхность, которая может реализовать неконтактные измерения

Он не чувствителен к покрытию и может измерять толщину покрытых деталей или коррозионной металлической трубы.

Без акустического сцепляющего агента он может измерять толщину высокотемпературной заготовки и выполнять температурную компенсацию.

Индекс эффективности

(1) Общие характеристики:

A. Прибор состоит из хоста и мобильного телефона, которые подключены беспроводным способом через Wi-Fi.

B. Прибор использует электромагнитный ультразвуковой принцип, и процесс проверки не требует измельчения поверхности заготовки и сцепления агента

C. Зонд и хозяин интегрированы, и зонд можно заменить

D. После подключения планшетного компьютера, есть две функции: A сканирование и B сканирование

E. Конфигурируемые типы зондов: зонды (≤ 80 °C, короткое измерение), высокотемпературные зонды (≤ 800 °C, короткое измерение)

F. Высокотемпературная ручка может быть сконфигурирована:короткая ручка (соответствует требованиям проверки до 350 °C и краткосрочного измерения),длинная ручка (соответствует требованиям проверки до 800 °C и краткосрочного измерения)

(2)Указуемый материал заготовки:углеродистая сталь, литая сталь, легированная сталь, нержавеющая сталь, медь, алюминий, титан и другие проводниковые материалы

(3) Диапазон измерений:1.5-240.0mm,максимальное значение диапазона измерений зависит от свойств измеряемого материала, коэффициента звукозатухания, условий поверхности и других факторов

(4)Режим ошибок измерительного оборудования:Когда толщина заготовки меньше 10 мм, ошибка равна 0,05 мм; когда толщина больше 10 мм, ошибка равна + (0,01 + H / 200) мм (H - толщина заготовки)

(5) Получение прибыли:≤ 100 дБ

(6)Рабочий диапазон температуры высокотемпературного зонда:низкоуглеродистая сталь (или другая ферромагнитная сталь): - 150 °C ~ + 800 °C; аустенитная нержавеющая сталь (или другие неферромагнитные материалы): - 150 °C ~ + 150 °C

(7)Зонд нормальной температуры:≤ 80 °C, 4 МГц, в основном используется для обнаружения мелкозернистых материалов, таких как низкоуглеродистая сталь, алюминий и т.д.,

(8) Зонд высокой температуры:≤ 800 °C, 4 МГц, в основном используется для измерения ферромагнитных мелкозернистых материалов, таких как низкоуглеродистая сталь

(9) Максимальное расстояние подъема:4 мм (фактическое расстояние подъема зависит от свойств материала и температуры).) может быть использована в качестве операционного разрыва

(10) Минимальный диаметр (кривина) заготовки:9 мм

(11) Максимальный угол наклона зонда:25°

(12) Режим возбуждения зонда:постоянный магнит

(13) Тип звуковой волны:волна сдвига

(14) Компенсация высокой температуры:имеет функцию автоматической компенсации скорости звука при высокой температуре

(15)В диапазоне регулирования скорости звука:1000-9999 м/с

(16)Волнообразное отображение:положительная полуволна, отрицательная полуволна, полная волна, радиочастотная волна, оболочная волна

(17)Силовое питание:встроенная в литийную батарею, рабочее время не менее 5 часов

(18)Обычный диапазон температуры работы хозяина:-10~+50°C

(19)Температурный диапазон хранения хоста:0~+40°C

(20) Масса хозяина:250 г (при нормальной температуре)

(21) Размеры хозяина:длина 176 мм х ширина 42 мм х толщина 32 мм
