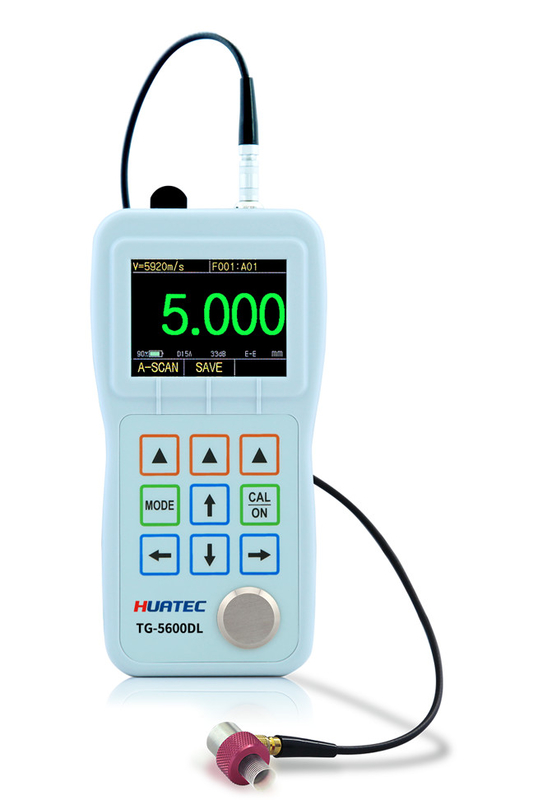

HUATEC TG-5600DL портативный ультразвуковой толщиномер

Ультразвуковой толщиномер одно- и двухэлементного цветового экрана TG-5600DL


HUATEC TG-5600DL - это портативный ультразвуковой толщиномер.TG-5600DL способен измерять толщину различных материалов с точностью до 00,001 миллиметра или 0,0001 дюйма, и широко используется в различных приложениях измерения толщины.
Пользователи могут измерить толщину только с одной стороны измеряемого материала, не повреждая деталь.

TG-5600DL может отображать показания толщины и A-сканирование одновременно, позволяя пользователям проверять формы волн.чтобы диапазон измерения толщины был большим, значения измерений являются правильными, а также можно избежать ошибок, связанных с материалом, при измерении.Зонд движется вдоль поверхности заготовки для отображения поперечного сечения заготовки.

Этот прибор может быть использован в производстве, металлоперерабатывающей промышленности, аэрокосмической, железнодорожной транспортировке, химической промышленности, промышленности проверки товаров и других областях испытаний.В дополнение к точному измерению различных пластин и обработанных частей, наблюдение за различными трубами и сосудами под давлением, которые находятся в производственном оборудовании для дальнейшего контроля уровня их истончения после коррозии во время использования,который является незаменимым инструментом в отрасли неразрушающих испытаний.
Функция хранения является необязательной, в соответствии с различными потребностями клиентов, и встроенный большое вместимость регистратора данных может хранить до 100 000 толщины измерений и 400 форм волн.Другие функции могут быть дополнительными, такие как многослойное измерение толщины, сверхвысокое разрешение, измерение толщины большого диапазона,цифровое снижение шума и режим окна, слой оксида внутренней стены, связь в режиме реального времени,многоканальный и другие варианты.

Основные функции измерений

• Большинство измерений материалов могут производиться с использованием одноэлементовных преобразователей.

• Диапазон толщины измерения: 0,01 мм ~ 38 м, в зависимости от измеряемого материала, зонда, условий поверхности, температуры и выбранной конфигурации.

• Определить скорость звука материала с неизвестной скоростью звука

• Высокое разрешение: обычное разрешение дисплея составляет 0,001 мм, дополнительное ультравысокое разрешение может достигать 0,0001 мм.

• единицы измерения: миллиметры, дюйма, микроны и миллиметры.

• Измерение высокой температуры: температуры до 500°C.

• Меню настройки системы по умолчанию: для удобства пользователя оно установлено в соответствии с условиями настройки для использования зонда прибора.

• Функция паузы: позволяет выполнять операции после измерения.

• Функция отображения волнообразных форм на полном экране: увеличивает площадь отображения эхо на 20%, обеспечивая оператору большое окно.

• Указание на интенсивность эхо: чем сильнее эхо, тем больше показателей, особенно показаний цифр, которые более полезны.

• Временный режим B-сканирования: используется для наблюдения за нижним профилем измеряемой заготовки.

• Режим разница/скорость сокращения:Различие толщины относительно установленной точки отображается и выражается в процентах от скорости сокращения.

• Временно изменяющийся прирост TDG: начальный импульс или эхо интерфейса могут быть эффективно уменьшены путем уменьшения начального прироста,и нижнее эхо испытуемого образца может быть увеличено путем увеличения максимального прироста, что легко измерить.

• Режим измерения:Пулсовое эхо (P-E),Интерфейсовое эхо (I-E),Эхо (E-E),Многократное эхо (I-ME),Двойная проверка эхо (E-EV)


Стандартная конфигурация














Дополнительные принадлежности


Приложение А: Скорость материала
В таблице перечислена скорость распространения ультразвука в различных распространенных материалах.Фактическая скорость этих материалов может отличаться от скорости в таблице по различным причинам, например, состав материала, предпочтительная ориентация зерен, пористость и температура и т. д. Поэтому, чтобы достичь наилучшей точности измерения,В первую очередь следует проверить образец, сделанный из определенного материала, чтобы подтвердить скорость конкретного материала..

Таблица:Список скорости материала



















Примечание:Для фактической калибровки скорости см. калибровку 6.2
