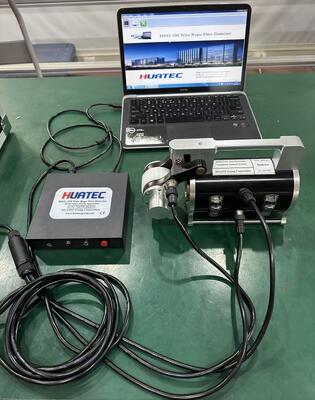

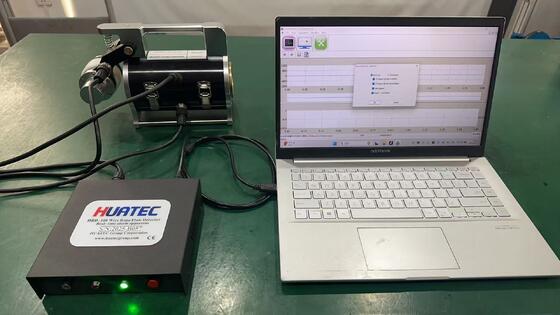

HRD-100 Переносное магнитное оборудование для проверки проволоки из стальной стали (MRT) в крановой проволоке

Портативное оборудование для инспекции стальных канатов HRD-100 (MRT) для неразрушающего контроля канатов кранов

1. Технические характеристики

Стандарты: GB/T21837-2008, ASTM E1571-2001 (Стандартная спецификация для электромагнитного контроля ферромагнитных стальных канатов), GB/T5972-2006/ISO 4309:90, GB8918—2006

Диапазон обнаружения: Φ1.5—300 мм (выбирается датчик)
Относительная скорость между датчиком и канатом: 0.0—6.0 м/с. Оптимальная: 0.3—1.5 м/с
Оптимальный зазор между направляющей втулкой и канатом: 2—6 мм, допустимый зазор: 0—15 мм

Тип выходного файла: файлы Word

Сигнализация: звуковая и световая сигнализация
Обнаружение места обрыва каната (LF)
Точность качественной оценки: 99.99%
Количественная оценка
Погрешность повторяемости чувствительности: ±0.055%
Погрешность отображения: ±0.2%
Погрешность определения местоположения (L): ±0.2%
Питание: питание от компьютера 5 В
ВЕС ДАТЧИКА: < 10 кг (стандартный датчик)

Температура окружающей среды: -10℃~40℃

Давление воздуха: 86~106 кПа

Относительная влажность: ≤85%

Система обнаружения канатов на базе Windows является обновленным продуктом системы GB, основанным на теории программного обеспечения DOS и идеологии отображения и сигнализации в реальном времени, разработанным с использованием языка программирования Visual Basic 6.0.

Аппаратная часть системы использует передовые отечественные и зарубежные магнитные датчики и независимый модуль выборки, объединенные через основную линию RS232 (или USB), с прямой записью данных в компьютер.

Программная часть системы основана на вейвлет-преобразовании и разработана с использованием языка программирования Visual Basic 6.0. Реализованы функции сбора и управления данными, анализа данных, отображения данных, хранения данных и т.д. Улучшены визуальные характеристики по сравнению с функциями программного обеспечения DOS, а благодаря уникальному способу непрерывного отслеживания тенденций, возможно непрерывное динамическое наблюдение за сигналом данных и его изменением, а также отображение полученных результатов в реальном времени и выдача предупреждений; Программное обеспечение дополнено функцией автоматической оценки; В части отображения дефектов увеличено процентное содержание поперечного сечения и общего сечения. Программное обеспечение полностью совместимо с Windows, удобно для инерционной работы пользователя, использует формат файлов Word для создания отчетов об осмотре.

Программное обеспечение системы может быть совместимо с форматом данных выборки программного обеспечения DOS для обнаружения канатов и может выполнять их анализ и обработку.

Система Windows имеет независимую операционную процедуру и безопасную систему проверки, может удобно подходить для различных современных компьютеров и выполнять серию процедур проверки.

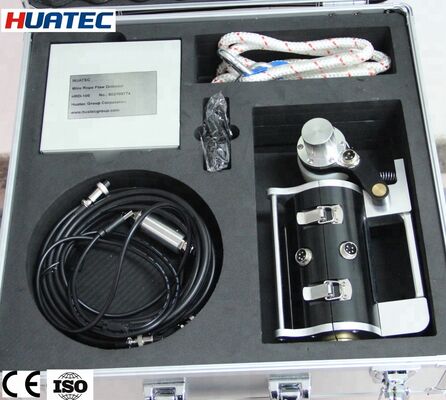

2. Комплектация системы

3. Введение в датчик

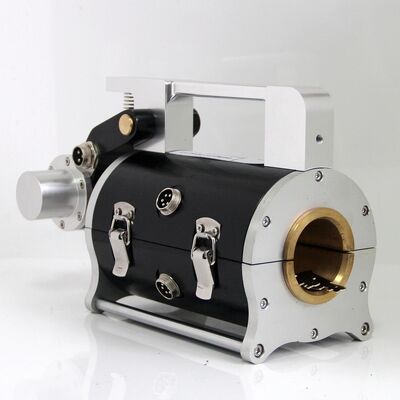

Магнитный датчик: Датчик состоит из датчика перемещения (ведущее колесо, энкодер), намагничивающего устройства и организации выборки. После активации системы канат и датчик совершают относительное движение, после чего он может собирать сигнал.

Датчик перемещения: Ведущее колесо совершает один оборот, фотоэлектрический энкодер выдает импульс выборки, реализуя выборку с равным интервалом.

Намагничивающее устройство: При относительном движении каната и датчика осуществляется намагничивание каната по оси.

Организация выборки: При относительном движении каната и датчика канал выборки, состоящий из датчика Холла, преобразует изменение магнитного потока утечки каната в аналоговый сигнал напряжения.

4. Аппарат реального времени HUATEC

Аппарат реального времени HUATEC представляет собой портативное многоцелевое устройство для сбора данных, которое через линию передачи RS232 отправляет и сохраняет преобразованный сигнал данных на компьютер, используя мощную функцию процессора компьютера для обработки и анализа в реальном времени, в соответствии с эквивалентным пороговым значением, установленным заранее, выдает предупреждение в реальном времени. Одна группа литиевых батарей обеспечивает питание датчика, выходное напряжение 5 В. Имеется дополнительный порт зарядки для возможности зарядки и выключатель питания.

5. Введение в программное обеспечение

Рисунок 3 Основные функциональные элементы

6. Выбор датчика
