Блок калибровки труб HUATEC PAUT Блок калибровки НДТ

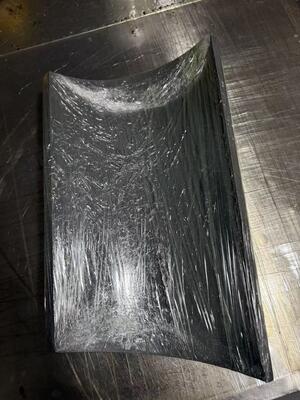

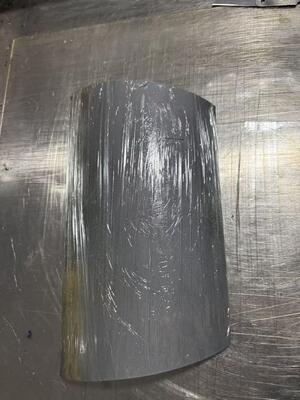

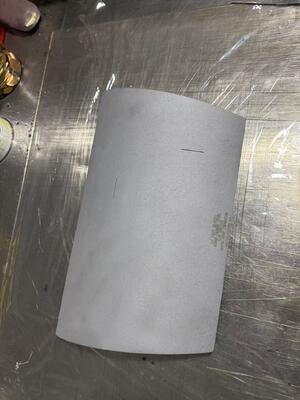

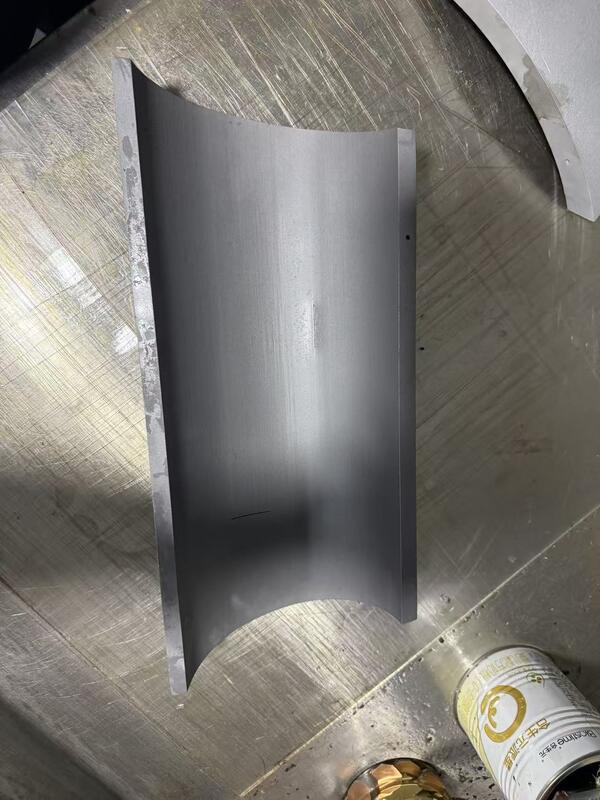

Калибровочный блок для ультразвукового контроля труб HUATEC PAUT

Эти калибровочные блоки для труб специально разработаны для фазированных решеток ультразвукового контроля (PAUT). Конструкция блока включает различные модификации оригинального дизайна ASME, в том числе увеличенную осевую и дуговую длину, измененное расположение насечек и скошенный срез под углом 10° на одном конце для блоков размером более 5 NPS. Эти модификации помогают минимизировать нежелательный шум от задней стенки при выполнении калибровок DAC/TCG с использованием оборудования для фазированных решеток ультразвукового контроля.

Калибровочный блок должен представлять собой отрезок трубы того же номинального размера, класса прочности, термической обработки и спецификации материала, что и исследуемый материал. HUATEC располагает большим запасом сырья для изготовления этих стандартов, а также может изготавливать их из материала, поставляемого заказчиком.Наши калибровочные блоки для труб с фазированными решетками содержат (4) электроэрозионные насечки (осевые и кольцевые как на наружной, так и на внутренней поверхности) глубиной 8-11% от номинальной толщины стенки x максимальной шириной 1/4 дюйма (большинство насечек имеют ширину примерно (0,030-0,040) дюйма x минимальную длину 1,000 дюйма. Блоки размером 5 NPS и меньше остаются с углом 360°, в то время как блоки размером более 5 NPS фрезеруются до дугового сегмента 180°/120°/90°/60° (в зависимости от номинального размера трубы). Все блоки имеют минимальную осевую длину 12 дюймов или 10T, в зависимости от того, что больше. Изготовлены в соответствии со статьей 4 статьи V ASME, рисунок T-434.3, с модификацией PH Tool для PAUT.
