TG-5700 Ультразвуковой толщиномер высокой точности диапазон измерения 0,15-1800 мм
TG-5700 - это новый тип портативного высокоточного цифрового ультразвукового толщиномера с A/B сканированием.Он подходит для измерения толщины материала, который может сделать ультразвуковой волны распространяются в нем с постоянной скоростью и получить отражение от его спиныРазрешение измерения составляет 0,001 мм, а диапазон измерений - 0,15 мм (сталь).
Основные функции
●Данный продукт имеет режим A-сканирования, режим B-сканирования и режим цифрового отображения;
● Диапазон измерений широк, и для измерения сверхтонких деталей с минимальной толщиной измерения 0,15 мм (сталь) используется уникальная технология "многократного эхо";
● Этот продукт может измерять толщину с высокой точностью, и максимальное разрешение измерения может достигать 0,001 мм; разрешение повторения может достигать ± 0,002 мм;
● Он имеет функции проникающего покрытия и измерения эхо-эхо, который используется для измерения материалов с слоем краски и покрытием на поверхности;
● Многократные режимы измерения: режимы mb-e, E-E и me-e отвечают измерению обычных толстых деталей; тонкий режим позволяет измерять тонкие детали;
● Цифровые режимы включают в себя: обычный режим значения толщины, режим разницы / скорости уменьшения и режим максимального значения;
● Два режима усиления: автоматическое усиление / ручное усиление;
● Можно настроить ручное отключение и автоматическое отключение, с энергосберегающей функцией;
● Он поддерживает различные зонды, включая двойной кристаллический зонд и однокристаллический зонд, и поддерживает до 20 МГц высокочастотный зонд;
● Он поддерживает массовое хранилище и может хранить 100000 значений толщины, 500 групп A-сканирования и 500 групп B-сканирования одновременно;
● Большой 3,5-дюймовый цветный TFT-LCD дисплей с разрешением высокой четкости 320x240 (QVGA);
● Он имеет различные методы калибровки, поддерживает одноточечную калибровку, многоточечную калибровку и режимы ручной калибровки,и может калибровывать скорость звука и зондировать нулевое положение одновременноПоддерживает коррекцию V-пути двойного кристаллического зонда.
● Он поддерживает преобразование метрической и британской систем; он может переключаться между миллиметровыми и дюймовыми единицами;
● Он поддерживает английский язык.
Параметры спецификации
*Примечание: компания оставляет за собой право на технические изменения без предварительного уведомления.
|
Положение
|
TG-5700
|
|
Тип зонды
|
Однокристаллический зонд / двойной кристаллический зонд
|
|
Диапазон измерений (сталь 45#)
|
0.15 мм 1800 мм
|
|
Устойчивость показания
|
Используется технология нулевого пересечения и множественного эхо, чтобы гарантировать, что на значение измерения толщины не влияют прочность эхо, коэффициент ослабления материала, увеличение и высота шлюза,и имеет высокую стабильность измерений и надежность.
|
|
Частота измерений
|
4 Гц,8 Гц,16 Гц
|
|
Резолюция
|
0.1 мм,00,01 мм,0.001 мм(00,01 дюйма,00,001 дюйма,0.0001 дюйм)
|
|
Точность
|
0.001 мм
|
|
Импульсный генератор
|
Принимается отрицательное квадратное излучение волны, и ширина импульса и напряжение автоматически совпадают с зондом.
|
|
Диапазон скорости звука
|
400-19999 м/с
|
|
Калибровочный блок
|
4 мм(сталь)
|
|
Автоматическое отключение
|
Можно выбрать 5 минут, 10 минут, 20 минут и ручное отключение.
|
|
Калибровка зонды
|
Одноточечная калибровка, многоточечная калибровка
|
|
прибыль
|
Автоматическое управление усилением, ручное управление усилением
|
|
Диапазон прироста
|
0 ~ 70 дБ
|
|
Режим обнаружения
|
Радиочастота (RF), положительная полуволна (POS), отрицательная полуволна (NEG), полная волна (FULL)
|
|
Режим измерения
|
(1) MB-E: режим измерения, основанный на времени транзита от первоначального эхо до первого нижнего эхо; (2) E-E: режим измерения с проникновением покрытия, произвольное эхо Em?? En является необязательным; (3) ME-E:режим измерения многократного эхо; (4) THIN: режим измерения тонкой стенки;
|
|
Цифровой режим
|
Режим значения толщины, режим разницы/скорости уменьшения, режим максимальной/минимальной стоимости
|
|
Режим A-сканирования
|
Доступно
|
|
Режим B-сканирования
|
Доступно
|
|
Указание на сцепление
|
Доступно
|
|
Указание батареи
|
Доступно
|
|
Язык
|
Английский язык
|
|
Единица
|
мм/дюйм
|
|
Операция меню
|
Доступно
|
|
Функция программного обеспечения
|
Динамическая установка шлюза, установка пустоты (Blank), установка пустоты эхо (E-Blank), замораживание эхо, трансляция эхо и масштабирование
|
|
Функция хранения
|
Он может хранить 100 000 толщин (100 групп, 1000 в каждой группе), 500 групп A-сканирования и 500 групп B-сканирования одновременно.
|
|
Обновление программы хоста
|
Доступно
|
|
Дисплей
|
3.5 "QVGA (320 × 240) цветный TFT-LCD экран
|
|
Передача данных
|
Он поддерживает серийную связь RS-232 и USB для передачи данных на компьютер.
|
|
Рабочая температура
|
- 10°C️+50°CПри наличии особых требований он может достигать - 20°C;
|
|
Рабочее напряжение
|
Требуются четыре батареи AA No5.
|
|
Общие размеры
|
204 x 100 x 36 (мм)
|
|
Общая масса
|
310 г(Без аккумулятора)
|
|
Аккумулятор
|
4 шт. АА-сухих батарей
|

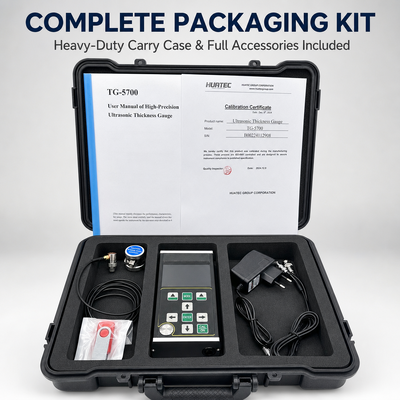

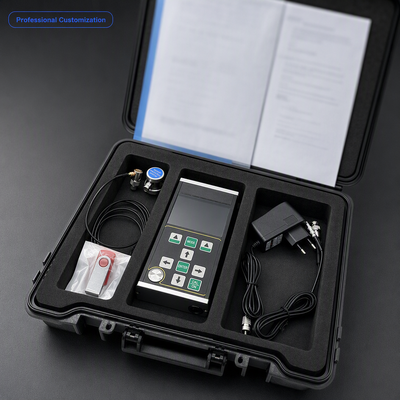

Стандартная доставка
Главный блок TG-5700 1 шт.
2.5M Φ20 одноэлементный преобразователь, диапазон испытаний 4-1800 мм 1pc
Бутылка с соединителем 1 шт.
Чемоданчик 1 шт.
Руководство по эксплуатации 1 шт.
Сертификат калибровки 1 шт.
Факультативные аксессуары
Различные зонды с различной частотой, один зонд 8mm/10mm/12mm, иЗонды ультразвуковой толщины
Различные шаговые клинные блоки
Программное обеспечение PC Data
Факультативный зонд:
|
TS400 Двойной кристаллический зонд
|
10 МГц
|
5 мм
|
0.5-50 мм
|
|
TS500 Двойной кристаллический зонд
|
5 МГц
|
5 мм
|
1.0-65 мм
|
|
TS510 Двойной кристаллический зонд
|
5 МГц
|
10мм
|
1.0-500 мм
|
|
DTM15 Однокристаллический зонд
|
15 МГц
|
6 мм
|
0.15-22,5 мм
|
|
DTM7.5 Однокристаллический зонд
|
7.5 МГц
|
6 мм
|
0.5-22.5 мм
|
|
DTM10 Однокристаллический зонд
|
10 Мч
|
6 мм
|
0.3-22.5 мм
|
|
DTM5 Однокристаллический зонд
|
5M
|
6 мм
|
10,0-22,5 мм
|
|
BD510 Однокристаллический зонд
|
10 Мч
|
10 мм
|
1-1000 мм
|
|
BD212 Однокристаллический зонд
|
2 МГц
|
12 мм
|
4-1800 мм
|
|
Кабель с двойным кристаллическим зондом
|
|
|
ОдинокийКристальный кабель зондирования
|
|
