Детектирование поверхностных и приповерхностных дефектов в металлических конструкциях методом вихретокового поля переменного тока (ACFM)
Применимые материалы--Ферромагнитные и неферромагнитные проводящие металлы, включая углеродистую сталь, нержавеющую сталь, алюминий и т.д.
Область применения--Детектирование поверхностных и приповерхностных дефектов в металлических конструкциях
Применимые дефекты---Способен эффективно обнаруживать поверхностные трещины и другие линейные дефекты
Глубина инспекции---Максимальная глубина для углеродистой стали составляет 3 мм; для нержавеющей стали - 5 мм; для алюминия - 8 мм
Стабильность обнаружения---Минимальный коэффициент обнаружения дефектов более 90%
Допустимые типы покрытий---Непроводящие покрытия, такие как краска, эпоксидная смола, асфальт и т.д.
|
Комплект поставки
|
|
Наименование оборудования
|

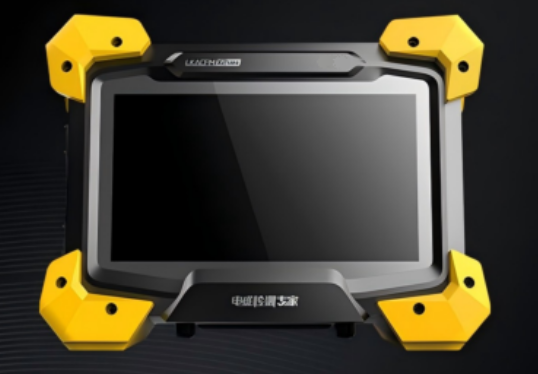

Интеллектуальный детектор вихретокового поля переменного тока (ACFM)
Инспекционный прибор
|
|
Количество
|
1 комплект
|
|
|
|
Основные возможности инспекции
|
|
Применимые материалы
|
Ферромагнитные и неферромагнитные проводящие металлы, включая углеродистую сталь, нержавеющую сталь, алюминий и т.д.
|
|
Область применения
|
Детектирование поверхностных и приповерхностных дефектов в металлических конструкциях
|
|
Применимые дефекты
|
Способен эффективно обнаруживать поверхностные трещины и другие линейные дефекты
|
|
Глубина инспекции
|
Максимальная глубина для углеродистой стали составляет 3 мм; для нержавеющей стали - 5 мм; для алюминия - 8 мм
|
|
Чувствительность обнаружения
|
Способен обнаруживать дефекты с раскрытием на поверхности размером до 3*0,5*0,2 мм; может обнаруживать дефекты, эквивалентные дефектам на испытательном образце для магнитопорошковой дефектоскопии (MPI) A1 15/100
|
|
Стабильность обнаружения
|
Минимальный коэффициент обнаружения дефектов более 90%
|
|
Допустимые типы покрытий
|
Непроводящие покрытия, такие как краска, эпоксидная смола, асфальт и т.д.
|
|
Допустимая толщина покрытия
|
Максимальная толщина покрытия ≤5 мм; при использовании с большим зондом можно инспектировать покрытия толщиной до 10 мм
|
|
Скорость сканирования
|
Максимальная скорость сканирования ≤ 60 мм/с, минимальная скорость сканирования должна быть > 5 мм/с
|
|
Может проводить инспекции при температурах до 500°C при использовании с высокотемпературным зондом
|
|
Требования к прибору
|
|
Дисплей
|
7-дюймовый мультисенсорный дисплей с подсветкой
|
|
Разрешение
|
Дисплей высокого разрешения, разрешение 1280*800
|
|
ОЗУ
|
4 ГБ, расширяется до 8 ГБ
|
|
Хранилище
|
32 ГБ внутренней памяти, расширяется до 128 ГБ
|
|
Операционная система
|
Android OS (на базе ядра Linux)
|
|
Интерфейсы
|
1*USB3.0/USB2.0 HOST порт, 1*Type-C порт (только для зарядки)
|
|
Сетевой интерфейс
|
Поддерживает Wi-Fi соединение; расширяется для поддержки 4G-модема
|
|
Интерфейс зарядки
|
Порт Type-C, интегрированный с протоколом быстрой зарядки FCP вход/выход, протоколом быстрой зарядки AFC вход/выход, протоколом DRP Try. SRC, протоколом быстрой зарядки PD3.1 вход/выход, протоколом быстрой зарядки QC2.0/QC3.0/QC3.0+ выход
|
|
Максимальная мощность зарядки/разрядки: 45 Вт
|
Базовая конфигурация
Основной блок: 1 шт.
Программное обеспечение для сбора и анализа сигналов: 1 комплект
Карандашный зонд: 1 шт.
Стандартный зонд (с энкодером): 1 шт.
Кабель подключения зонда: 1 шт.
Зарядное устройство: 1 комплект
Руководство пользователя: 1 комплект
Документация по качеству: 1 комплект
Кейс для прибора: 1 комплект
Трехэлементный массивный зонд: Опционально
Требования к прибору
Максимальное время работы: 16 часов
Размеры основного блока: 225 мм * 172 мм * 76 мм
Вес:<2,1 кг
Рабочая температура: от -10°C до 40°C
Рабочая влажность:<90% относительной влажности воздуха
