Оборудование для магнитопорошковой дефектоскопии HCDX-IISC, переменный ток 220 В, детектор поверхностных трещин для ферромагнитных заготовок, сварных швов, отливок и поковок

Оборудование для магнитопорошковой дефектоскопии HCDX-IISC, переменный ток 220В, детектор поверхностных трещин ферромагнитных заготовок для сварных швов, отливок, поковок

Введение:

Комплексный магнитопорошковый дефектоскоп HCDX-IISC использует бесконтактный тиристорный переключатель, отличающийся низким уровнем шума, сильным магнитным полем, длительным сроком службы и простым управлением, подходит для использования в полевых условиях и в лаборатории. Прибор имеет комбинированную конфигурацию, и пользователи могут свободно выбирать датчики в соответствии со своими потребностями. Датчики типов A, D, E, O могут быть сконфигурированы в соответствии с требованиями пользователя.

Серия HCDX-IISC имеет функцию размагничивания и регулируемый ток.

В качестве контроллера этого магнитопорошкового дефектоскопа используется 8-битный микроконтроллер (с фазорегулируемой схемой), который обеспечивает непрерывную регулировку намагничивающего тока за счет точного сбора сигнала пересечения нулевого напряжения переменного тока и сигнала регулировки тока. Кроме того, он оснащен функцией размагничивания; функция размагничивания может быть включена после выбора режима размагничивания и нажатия кнопки триггера. Кроме того, программа микроконтроллера может обновляться бесплатно в течение всего срока службы, а датчики типов A, D, E, O могут быть сконфигурированы в соответствии с требованиями пользователя.

Параметры всех дополнительных датчиков:

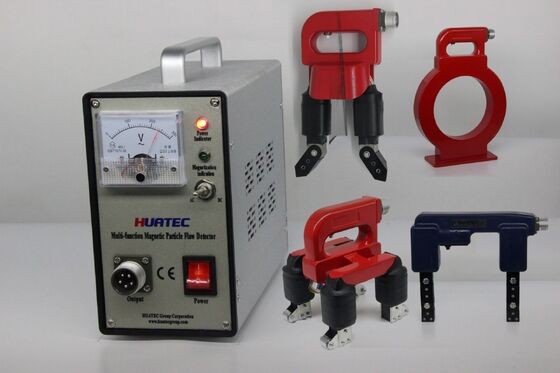

Введение стандартных датчиков для модели HCDX-IISC:

Датчик типа D (электромагнитный датчик в форме подковы): оснащен подвижными шарнирами, может намагничивать и проверять поверхностные заготовки.

Датчик типа A (датчик в форме подковы): подходит для всех видов угловых сварных швов, внутренних и внешних углов больших заготовок для локальной инспекции намагничивания, оснащен рабочими лампами.

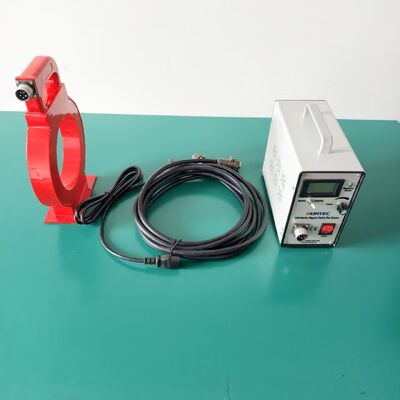

Датчик типа O (кольцевая катушка): подходит для обнаружения кольцевых трещин заготовки и очень чувствителен к трещинам, вызванным усталостью заготовки. Кроме того, он может размагничивать заготовку дистанционным методом.

Датчик типа E (датчик вращающегося магнитного поля): проводит всестороннюю дефектоскопию для всех видов прямолинейных сварных швов, кольцевых сварных швов, стыковых сварных швов, а также плоских и изогнутых поверхностей с большими геометрическими формами. Датчик оснащен роликом, что облегчает работу и увеличивает скорость. Датчик оснащен рабочими лампами для удобства наблюдения.

Технические параметры:

Источник питания: переменный ток 220 В ± 10% 50 Гц 5 А

Выход: переменный ток 38 В 10 А

Датчики типов A, D, E, O являются дополнительными и доступны

Скорость инспекции: ≥ 6 м/мин

Повышение температуры датчика: ≤ 60 °C

Рабочий цикл: рекомендуется для длительной непрерывной работы: время намагничивания ≤ 3 секунды, время паузы ≥ 5 секунд

Вес: около 6,5 кг (основной блок)

Размеры контроллера: 95x45x75 мм (Д*Ш*В)Размеры кейса: 170x140x70 мм (Д*Ш*В)

Стандартная комплектация:

Основной блок HCDX-IISC

1

Датчик типа D в форме подковы

1

Датчик типа A УФ-лампа

Датчик типа E

Стандартный образецУФ-лампа

Кабель питанияСтандартный образецУФ-лампа

1Стандартный образецУФ-лампа

Руководство по эксплуатации1УФ-лампа

1Дополнительные аксессуары:УФ-лампа

Датчик O

Датчик E  УФ-лампа

Мертвый грузИспытательный образецУФ-лампа
