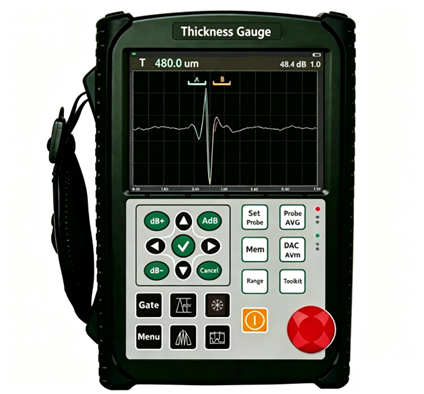

TG-UT10 Ультразвуковой детектор дефектов и толщиномер 0,001 мм разрешение IP65 водонепроницаемый NDT-тестер

Диапазон обнаружения

0,15 мм ~ 10 м (продольная волна в стали); режим передачи до 30 м (расширяемый)

Диапазон скорости звука

100 ~ 20000 м/с

Частота повторения импульсов

10-3000 Гц, регулируемая

Динамический диапазон

≥38 дБ

Ошибка вертикальной линейности

≤1,5%

Ошибка горизонтальной линейности

≤0,2%

Разрешение

>40 дБ (преобразователь 5P14)

Запас чувствительности

>66 дБ (плоское отверстие диаметром 2 мм на глубине 200 мм)

Цифровое подавление

0-80%, без ущерба для линейности или усиления

Типы преобразователей

Прямой преобразователь, кристаллический преобразователь, проникающий преобразователь

Врата

Входные ворота, ворота потери эха; режимы одиночных/двойных ворот

Сигнализация

Звуковая сигнализация, светодиодная сигнализация

Источник питания

DC 9 В

Время работы от аккумулятора

10 часов

Размеры

250 × 165 × 40 мм

Вес

1,0 кг

Рабочая температура

-10 ℃ ~ 50 ℃100 В, 200 В, 300 В, 400 В, 500 В выбирается; широкая совместимость с преобразователями20%-95% относительной влажностиАмплитуда импульса100 В, 200 В, 300 В, 400 В, 500 В выбирается; широкая совместимость с преобразователями

Длительность импульса

Непрерывно регулируется в пределах 0,03-0,51 мкс для соответствия преобразователям различных частот

Демпфирование преобразователя

50 Ом, 100 Ом, 150 Ом, 400 Ом опционально для различных требований к чувствительности и разрешению

Аппаратная выборка в реальном времени

АЦП высокого разрешения 12 бит, частота дискретизации 400 МГц для высокоточной репродукции формы волны

Режимы обнаружения

Положительная полуволна, отрицательная полуволна, полная волна, ВЧ-обнаружение

Частота преобразователя

0,2 МГц ~15 МГц

Отображение ворот

Выбираемое отображение одиночных/двойных ворот; отображение пикового значения в воротах

Общее усиление

110 дБ; варианты шага: 0,1 дБ, 1 дБ, 2 дБ, 6 дБ

Разъем

BNC / LEMO опционально

1

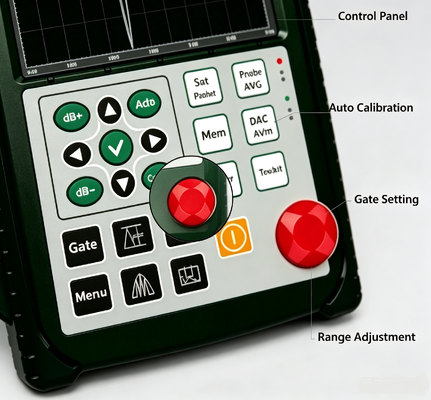

Основные функции

•

Автоматическая калибровка одним нажатием
