ISO 3452-3 Тип II PT Референтный блок испытания проницаемого вещества Блок оценки эффективности

Эталонный испытательный блок для оценки характеристик капиллярного контроля по ISO 3452-3, тип II

ISO 3452-3: 2013 описывает два типа эталонных блоков - эталонные блоки типа 2 предназначены для рутинной оценки эффективности системы капиллярного контроля.

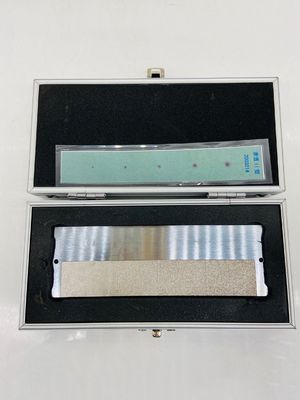

Эталонный блок типа 2 изготовлен из нержавеющей стали, покрытой слоем никеля, а затем твердого хромового сплава.

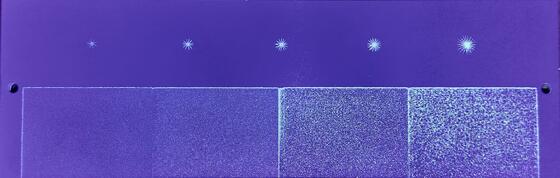

В этом слое искусственно созданы пять дефектов в форме звезды диаметром от 3,0 до 5,5 мм, причем пять дефектов равномерно расположены в соответствии с их размерами. Для оценки смываемости* эталонный блок типа 2 включает четыре смежных участка с шероховатостью R = 2,5 мкм, 5 мкм, 10 мкм и 15 мкм. При этом наименьший дефект расположен рядом с участком с наименьшей шероховатостью.

Примечание: Диаметр пяти зон трещин в мм, допуск ±10%

Пятизвездочный испытательный образец из нержавеющей стали с хромовым покрытием является испытательным образцом типа II серии для контроля проникающими веществами. Он изготовлен в соответствии со стандартами GB/T18851-2008 и EN ISO3452-3:2013. Прошел государственную отраслевую оценку в декабре 2002 года. Испытательный блок соответствует требованиям стандартов GB/T18851-2008, EN ISO3452 и ASME. Фактическое измеренное значение искусственного дефекта основано на сертификате ISO 10474 или EN 10204 типа 3.1.

Для измерения диаметров использовался флуоресцентный пенетрант уровня 2, вода и сухой проявитель; использовался цветной контрастный пенетрант уровня 2. (Обновлено с учетом фактического состояния, использовалась марка материала)
