Эталонный блок для испытаний типа II по капиллярному контролю (NDT PT) с участками шероховатости 2,5-15 мкм для калибровки проникающей системы

НДТ ПТ Тип II Референтный испытательный блок 2,5-15μm Пластыри грубости для калибровки системы проникновения

ISO 3452-3:2013 описывает два типа эталонных блоков - эталонные блоки типа 2 предназначены для рутинной оценки производительности системы DPI.

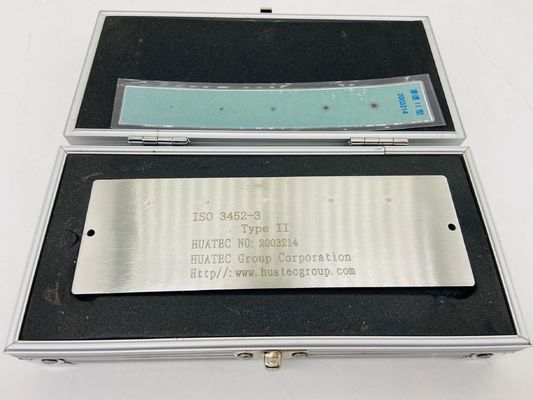

Референтный блок типа 2 изготовлен из нержавеющей стали, покрытой слоем никеля, а затем жестким сплавом хрома.

Затем в этом слое были искусственно произведены пять звездообразных дефектов диаметром от 3,0 до 5,5 мм, причем пять дефектов были равномерно расположены в соответствии с их размерами.Для оценки промываемости* эталонный блок типа 2 включает в себя четыре соседних пятна с шероховатостью R = 2.5μm, 5μm, 10μm и 15μm, причем наименьший дефект расположен рядом с областью, показывающей наименьшую шероховатость.

Примечание: Диаметр пяти площадей трещин в мм, допустимость ±10%

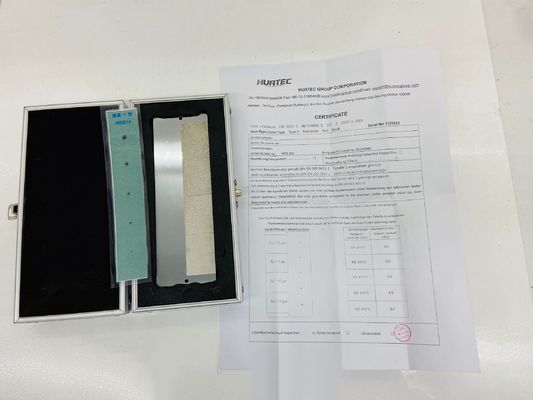

Пятиточечный хромированный пробный элемент из нержавеющей стали является пробным элементом II типа в серии для обнаружения проницаемых дефектов.Производится в соответствии со стандартами GB/T18851-2008 и EN ISO3452-3:2013. Прошел национальную оценку отрасли в декабре 2002 г. Испытательный блок соответствует требованиям стандартов GB/T18851-2008, EN ISO3452 и ASME.Фактическое измеренное значение искусственного дефекта основано на стандарте ISO 10474 или EN 10204 типа 3.1 свидетельство.

Для измерения диаметров использовался флуоресцентный проницательный материал уровня 2, вода и сухой проникающий материал; проницательный материал уровня 2 для контраста цвета (уточняется фактическое состояние, использовался класс материала).
