HCDX-IISC Динамика регулируемая Демагнитизационный эффект Переносной многофункциональный магнитный детектор дефектов частиц

Портативный многофункциональный детектор дефектов методом магнитных частиц HCDX-IISC с регулируемым током и функцией размагничивания

Введение:

Композитный детектор дефектов методом магнитных частиц HCDX-IISC оснащен бесконтактным тиристорным переключателем, отличается низким уровнем шума, сильным магнитным полем, длительным сроком службы и простым управлением, подходит для использования в полевых условиях и в лаборатории. Прибор имеет комбинированную конфигурацию, и пользователи могут свободно выбирать зонд в соответствии со своими потребностями. Зонды типов A, D, E, O могут быть сконфигурированы в соответствии с требованиями пользователя.

Серия HCDX-IISC имеет функцию размагничивания и регулируемый ток.

В качестве контроллера этого детектора дефектов методом магнитных частиц используется 8-битный микроконтроллер (с фазорегулирующей схемой), непрерывная регулировка намагничивающего тока может быть реализована путем точного сбора сигнала пересечения переменного тока с нулевым напряжением и сигнала регулировки тока. Кроме того, он оснащен функцией размагничивания; функция размагничивания может быть включена после выбора режима размагничивания и нажатия кнопки триггера. Кроме того, программа микроконтроллера может обновляться бесплатно в течение всего срока службы, а зонды типов A, D, E, O могут быть сконфигурированы в соответствии с требованиями пользователя.

Применение:

В основном используется для обнаружения поверхностных и приповерхностных трещин ферромагнитных заготовок.

Котлы, сосуды под давлением, стальные конструкции, поковки, отливки, сварные детали, механически обработанные детали и т. д.

Введение стандартных зондов для модели HCDX-IISC:

Зонд типа D (электромагнитный яремный зонд): оснащен подвижными шарнирами, может намагничивать и проверять заготовки на поверхности.

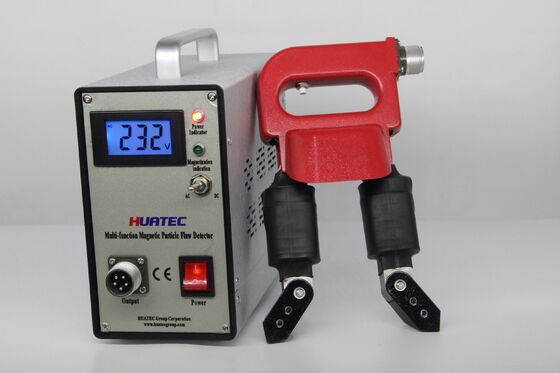

Зонд типа A (подковкообразный зонд): подходит для всех видов угловых сварных швов, внутренних и наружных углов крупных заготовок для локальной проверки намагничивания, оснащен рабочими лампами.

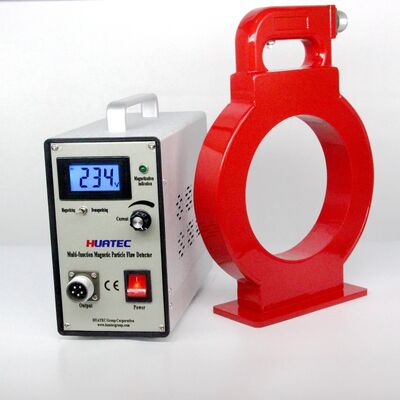

Зонд типа O (кольцевая катушка): подходит для обнаружения кольцевых трещин заготовки и очень чувствителен к трещинам, вызванным усталостью заготовки. Кроме того, он может размагничивать заготовку на расстоянии.

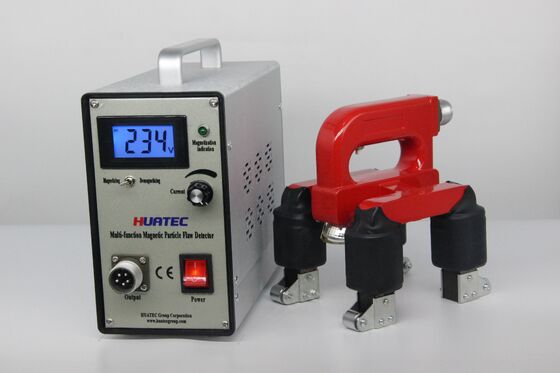

Зонд типа E (вращающийся магнитный полевой зонд): проводит всестороннее обнаружение дефектов для всех видов продольных сварных швов, кольцевых сварных швов, стыковых сварных швов, а также плоских и изогнутых поверхностей с большими геометрическими формами. Зонд оснащен роликом, что облегчает работу и увеличивает скорость. Зонд оснащен рабочими лампами для удобства наблюдения.

Технические параметры:

Источник питания: AC 220V ± 10% 50HZ 5A

Выход: AC 38V 10A

Зонды типов A, D, E, O являются дополнительными и доступны

Скорость инспекции:Рабочее напряжение: 38 В переменного тока, 26 м/мин

Повышение температуры зонда:≤60°C

Рабочий цикл: рекомендуется для длительной непрерывной работы: время намагничивания≤3 секунды, время паузыРабочее напряжение: 38 В переменного тока, 25 секунд

Вес: около 6,5 кг (основной блок)

Размеры контроллера: 95x45x75 мм (Д*Ш*В)

Размеры кейса: 170x140x70 мм (Д*Ш*В)

 Параметры всех дополнительных зондов:

Зонд типа D 1

Зонд типа A Зонд типа O

1

Зонд типа D   Зонд типа O

Зонд типа O    Зонд типа O

Шнур питания   Зонд типа O

Кабель зонда   Зонд типа O

Стандартный образец 1Руководство по эксплуатацииЗонд типа O

Сертификат

         Зонд типа O

Дополнительные аксессуары:Зонд типа AЗонд типа O

Зонд типа E

Зонд типа D

Мертвый груз

Испытательный образец

УФ-лампа
