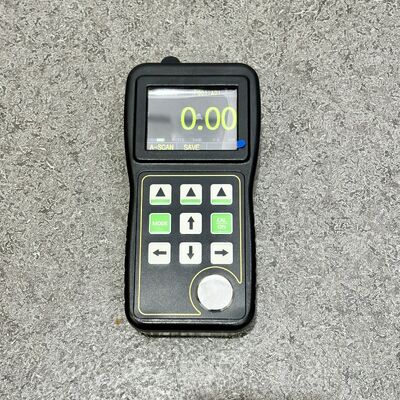

Высокоточный ультразвуковой толщиномер TG-5100D с двухэлементным преобразователем, детектор толщины стенки металлических труб
Этот ультразвуковой толщиномер, разработанный и произведенный нашей компанией, использует полноцветный OLED-экран, встроенные функции A-SCAN и B-SCAN в реальном времени, измерение толщины через покрытие, хранение больших объемов данных и другие функции, а также использует принцип ультразвукового измерения. Это высокоточный портативный промышленный прибор неразрушающего контроля с высоким разрешением.
Прибор может широко использоваться в производстве, металлообработке, химической промышленности, инспекции товаров и других областях тестирования. Помимо точного измерения различных пластин и различных обрабатываемых деталей, он также может использоваться для мониторинга производства различных труб и сосудов под давлением в процессе эксплуатации, мониторинга степени их истончения после коррозии, являясь необходимым прибором для отрасли неразрушающего контроля.
Функция моментального снимка A-SCAN, которая помогает пользователям лучше контролировать измерения и избегать ошибок измерения, вызванных факторами самого материала. При наличии покрытия или слоя краски на поверхности испытуемого материала можно получить фактическую толщину подложки детали без шлифовки и повреждения поверхностного покрытия.
Основные функциональные особенности
1. Простое меню конфигурации параметров одного уровня
2. A-сканирование в реальном времени. Пользователь может видеть форму сигнала ультразвука непосредственно на экране, что используется для проверки правильности показаний толщины, анализа причин проблемы и помощи пользователю в поиске решения проблемы.
3. Когда преобразователь соединен с деталью, значение толщины отображается белым шрифтом.
4. Сигнализация толщины: можно установить предел толщины сигнализации, и цвет показаний толщины может динамически изменяться во время сигнализации.
5. Режим максимума: захват максимальных и минимальных значений в процессе измерения
6. Режим разницы: получение разницы между текущим значением измерения толщины и номинальной толщиной, а также процентного значения разницы и номинальной толщины
7. Поддержка миллиметровых и дюймовых единиц толщины
8. Функция хранения больших объемов данных: может хранить 100 000 значений толщины
9. Может проникать через покрытие на поверхности детали, напрямую измеряя толщину подложки
10. Пользователь может выбрать разрешение измерения в метрической системе x. XX и X.X, а в британской системе x. XX и X.X
11. Многоязычный интерфейс опционален
12. Время ожидания до 35 часов
Технические параметры
|
|
2,4-дюймовый цветной OLED-экран TFT QVGA (320x240) с коэффициентом контрастности 1010:1 |
| Принцип работы |
Метод ультразвукового импульса/эхо/эхо с использованием двухэлементного преобразователя |
| Диапазон измерения |
0,6–508 мм (0,025–20,00 дюймов) |
| Разрешение измерения |
0,01 или 0,1 мм (0,001 или 0,01 дюйма) |
|
|
Миллиметры или дюймы |
| Режим отображения |
Режим значения толщины, режим захвата мин/макс, режим разницы/снижения |
| Коррекция V-пути |
Автоматическая коррекция V-пути компенсирует нелинейность двойного преобразователя |
| Частота обновления измерений |
Опционально 4 Гц, 8 Гц или 16 Гц в секунду |
| Диапазон скорости материала |
- ,0,0179–0,3937 дюйма/мкс
|
| Рабочий язык |
Китайский/Английский/Французский (опционально) |
| Настройка сигнализации |
Макс./мин. сигнализация, динамическое изменение цвета показаний толщины при сигнализации |
| Источник питания |
Две батарейки АА по 1,5 В |
| Время работы |
Две батарейки АА, более 35 часов работы |
| Автоматическое отключение прибора |
Опциональное автоматическое отключение после отсутствия операций в течение 5, 10 или 20 минут, или ручное отключение |
|
|
-10–+50 °C, до 20 °C при особых требованиях |
|
|
- x76 ммx37 мм (ВxШxГ)
|
| Срок годности |
Включая батарею 280 г |
|
|
12 месяцев |

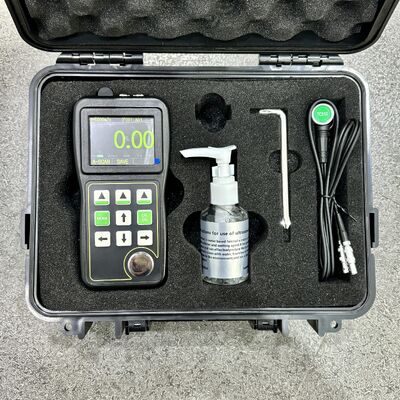

Стандартная комплектация
Основной блок TG-5100D
Преобразователь с кабелем
Переносной кейс
Руководство по эксплуатации
Сертификат калибровки
Дополнительные аксессуары
| Высокотемпературный преобразователь |
Преобразователь для чугуна |
| Преобразователь для узких труб |
Миниатюрный преобразователь |
| Кабель преобразователя |
Эталонный блок |
| Резиновый чехол |
|
Преобразователь с диапазоном измерения
| Описание преобразователя |
|
Диаметр контактной площадки |
Диапазон измерения
(В стали)
|
Допустимая температура контакта |
| Преобразователь для чугуна ZT12 |
|
|
|
|
| Стандартный преобразователь PT12 |
|
|
|
|
| Стандартный преобразователь PT08 |
|
|
|
|
| Стандартный преобразователь TC510 |
|
|
|
|
| Преобразователь для малых кристаллов PT06 |
|
|
|
|
| Миниатюрный преобразователь PT04 |
|
|
|
|
| Высокотемпературный преобразователь |
|
|
|
Ниже 480 °C |
