HD-170PCM портативный трубопроводный токовый картограф погруженный газонефтепроводный детектор состояния покрытия GPS функция

HD-170PCM портативный трубопроводный токовый картограф погруженный газонефтепроводный детектор состояния покрытия GPS функция

Обзор:

Интегрированный детектор состояния антикоррозионного покрытия трубопровода HUATEC может проверять закопанные трубопроводы без раскопок,количественно оценить повреждение наружного антикоррозионного покрытия заложенных трубопроводовЭта технология обнаружения может быть использована не только в качестве средства проверки и приемки для недавно завершенных трубопроводов,но также для регулярного мониторинга трубопроводов в эксплуатации. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsОн широко применяется для оценки качества внешних антикоррозионных покрытий для антикоррозионных трубопроводов нефти, природного газа, городского газа и водопроводной воды и т. д.

Технические параметры:

Особенности:

*Ультра узкий диапазон пропускания 0.2Гц фазозакрытый цикл цифрового фильтра DSP

* Приемник высокой чувствительности значительно повышает глубину и расстояние обнаружения.

*Независимый детектор ACVG (A-frame), не нужно подключать к приемнику, высокая надежность;

*А-образная рама имеет функции отображения напряжения батареи, измерения значения dB размера точки повреждения антикоррозионного слоя,и указание направления точки повреждения коррозионного слоя.

*Функция GPS-позиционирования, автоматическое отображение маршрутов трубопроводов;

*Левые и правые стрелки указывают на положение трубопровода, что позволяет быстро определить местонахождение трубопровода.

*Программное обеспечение для анализа данных может экспортировать исходные данные записи и автоматически генерировать отчеты об обнаружении.

*Программное обеспечение для анализа данных может вычислить значение Y скорости текущего ослабления, значение P плотности точек повреждения антикоррозионного покрытия,и значение Rg изоляционного сопротивления антикоррозионного покрытия.

*Результаты экспорта программного обеспечения для анализа данных соответствуют национальному стандарту (GB/T 19285-2014).

*Программное обеспечение для анализа данных имеет сертификат регистрации авторских прав на программное обеспечение.

Принцип работы

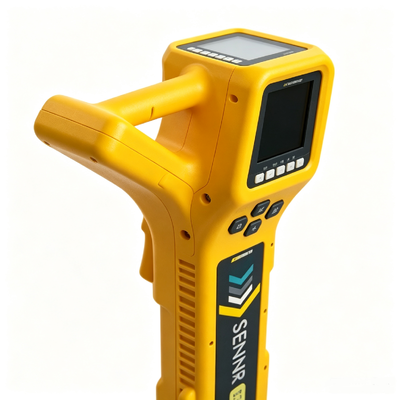

HD-170PCM состоит из трех частей: передатчика, приемника и детектора (A-кадр).и портативный приемник используется для отслеживания маршрутов трубопроводов, точно распознавая точки повреждения и измеряя ток. интенсивность тока на трубопроводе уменьшается с увеличением расстояния. при условии, что диаметр трубы,Материал труб и почвенная среда остаются неизменными, чем лучше изоляция антикоррозионного слоя к земле, тем меньше потеря тока и меньше ослабление.откосывающийся, и эффективность изоляции хуже, потеря тока будет более серьезной, а ослабление будет больше.

Когда сигнал сверхнизкой частоты (CP) вблизи от сигнала постоянного тока загружается в трубопровод,градиент напряжения, образованный поврежденной точкой антикоррозионного слоя трубопровода и почвы, соответственно, устанавливает распределение электрического поля на земле над трубопроводомЧем ближе к точке повреждения, тем выше градиент напряжения, и тем больше плотность тока на земле над трубопроводом.чем больше плотность тока вблизи него, и чем выше градиент наземного напряжения, то прибор для зондирования обнаруживает положение трубопровода, сохраняя детектор в положении трубопровода. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Программное обеспечение оценки:

1. Обзор программного обеспечения

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, информация о глубине захоронения, текущая информация в трубе, размер точки повреждения антикоррозионного слоя и т. д.),в соответствии с национальным стандартом (GB/T 19285-2014) и соответствующими отраслевыми стандартами, Предоставьте отчет об оценке антикоррозионного покрытия испытуемого участка трубы (отчет о диаграмме, текстовый отчет), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: мониторинг антикоррозионного слоя, локальный ремонт антикоррозионного слоя, капитальный ремонт антикоррозионного слоя и т.д. и может быть распечатан в виде отчетов,обеспечение надежной справочной базы для владельцев трубопроводов и облегчение архивирования.

2Функции программного обеспечения

На основе данных измерений на месте погруженного трубопровода приемником (например, ток, глубина погружения, долгота и широта, расстояние, размер точки повреждения и т. д.),создаются соответствующие кривые и отчетыПрограммное обеспечение имеет следующие функции:

1Он может быть подключен к приемнику трубопровода, и текущие данные, глубина захоронения трубопровода, долгота и широта,расстояние и другие данные, сохраненные во время процесса измерения, могут быть импортированы в программное обеспечение (или соответствующие данные, собранные на месте, могут вводиться вручную)Между тем, в подключенном состоянии данные, сохраненные в приборе, могут быть очищены.

2После импорта данных программное обеспечение может рассчитать текущее значение скорости затухания Y, значение плотности P точек повреждения антикоррозионного слоя,и значение сопротивления изоляции Rg антикоррозионного слоя на основе импортированных данных.

3Импортируемые данные и данные после соответствующих расчетов могут быть отредактированы.

4Данные можно просматривать, а сохраненные данные можно отображать в виде статистических таблиц.Формированный отчет должен быть сохранен в формате документа Word или в формате документа PDF.
