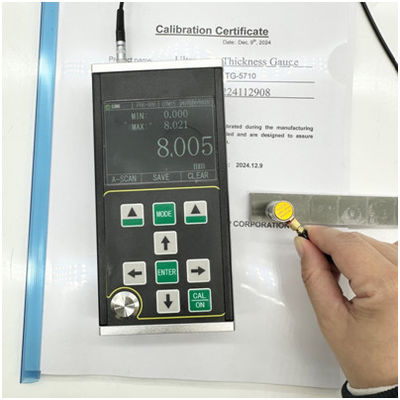

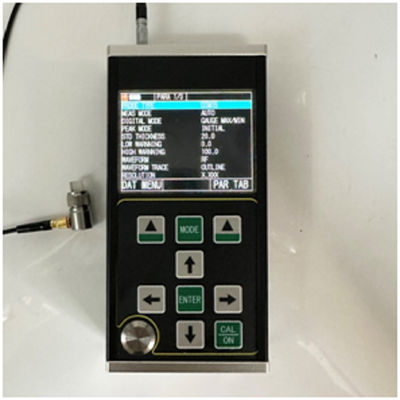

Портативный ультразвуковой толщиномер TG-5700 с А-сканированием и Б-сканированием, памятью на 100 000 данных, прибор для измерения толщины металла, пластика, стекла
TG-5710 — это совершенно новый портативный высокоточный цифровой ультразвуковой толщиномер с А/Б-сканированием. Он использует принцип ультразвукового измерения толщины на основе отражения импульса. Он подходит для измерения толщины материалов, в которых ультразвуковая волна может распространяться с постоянной скоростью и отражаться от задней поверхности. Разрешение измерения составляет 0,001 мм, а диапазон измерения — до 0,10 мм (сталь).
Этот продукт может точно измерять листы и обработанные детали. С другой стороны, он может контролировать степень истончения труб и сосудов под давлением в производственном оборудовании после коррозии во время использования. Он может использоваться в нефтяной, химической, металлургической, судостроительной, аэрокосмической, энергетической и других отраслях.
Этот продукт соответствует следующим стандартам: Спецификация калибровки ультразвукового толщиномера (JJF 1126-2004).
Параметры спецификации
| Наименование |
TG-5710 |
| Тип преобразователя |
Однокристальный преобразователь / двухкристальный преобразователь |
| Диапазон измерения (сталь 45#) |
0,15 мм – 1800 мм |
| Ошибка индикации (<10 мм) |
±0,005 мм |
| Ошибка индикации (≥10 мм) |
±0,1% |
| Ошибка повторяемости |
±0,001 мм (самотестирование) |
| Стабильность индикации |
Используются технологии пересечения нуля и многократного эха для обеспечения того, чтобы значение измерения толщины не зависело от силы эха, коэффициента затухания материала, усиления и высоты строба, и обладает высокой стабильностью и надежностью измерения. |
| Частота измерения |
4 Гц, 8 Гц, 16 Гц |
| Разрешение |
0,1 мм, 0,01 мм, 0,001 мм (0,01 дюйма, 0,001 дюйма, 0,0001 дюйма) |
| Генератор импульсов |
Используется излучение отрицательной прямоугольной волны, а ширина импульса и напряжение автоматически согласуются с преобразователем. |
| Диапазон скорости звука |
400-19999 м/с |
| Эталонный блок |
4 мм (сталь) |
| Автоматическое отключение |
Можно выбрать 5 минут, 10 минут, 20 минут и ручное отключение. |
| Калибровка преобразователя |
Одноточечная калибровка, многоточечная калибровка |
| Усиление |
Автоматическое управление усилением, ручное управление усилением |
| Диапазон усиления |
0–70 дБ |
| Режим обнаружения |
Радиочастота (RF), положительная полуволна (POS), отрицательная полуволна (NEG), полная волна (FULL) |
| Режим измерения |
(1) MB-E: режим измерения на основе времени прохождения от начального эха до первого нижнего эха; (2) E-E: режим измерения с проникающим покрытием, произвольное эхо Em–En является необязательным; (3) ME-E: режим измерения многократного эха; (4) THIN: режим измерения тонкостенных деталей; |
| Числовой режим |
Режим значения толщины, режим разницы/скорости снижения, режим максимального/минимального значения |
| Режим А-сканирования |
Доступно |
| Режим Б-сканирования |
Доступно |
| Индикация связи |
Доступно |
| Индикация батареи |
Доступно |
| Язык |
Английский |
| Единица измерения |
мм/дюйм |
| Меню управления |
Доступно |
| Функции программного обеспечения |
Динамическая настройка строба, настройка блокировки (Blank), настройка блокировки эха (E-blank), замораживание эха, смещение и масштабирование эха |
| Функция хранения |
Может одновременно хранить 100 000 значений толщины (100 групп, по 1000 в каждой группе), 500 групп А-сканирующих сигналов и 500 групп Б-сканирующих сигналов. |
| Обновление программы хоста |
Доступно |
| Дисплей |
3,5-дюймовый цветной TFT-ЖК-экран QVGA (320 × 240) |
| Передача данных |
Поддерживает последовательную связь USB 3.0 и передачу данных на компьютер. |
| Рабочая температура |
-10℃～+50℃; При особых требованиях может достигать -20℃ |
| Рабочее напряжение |
Требуются четыре батарейки AA. При недостаточном заряде батареи появляется индикатор низкого напряжения. |
| Общие размеры |
204 x 100 x 36 (мм) |
| Общий вес |
310 г (без батареи) |
|
|
Основные функциональные характеристики
Этот продукт имеет режим А-сканирования, режим Б-сканирования и режим числовой индикации;
● Диапазон измерения широк, и используется уникальная технология «многократного эха» для измерения сверхтонких деталей с минимальной толщиной измерения 0,15 мм (сталь);
● Этот продукт может измерять толщину с высокой точностью, а максимальное разрешение измерения может достигать 0,001 мм; Разрешение повторяемости может достигать ±0,002 мм;
● Имеет функции измерения с проникающим покрытием и эхо-эхо, которые используются для измерения материалов с лакокрасочным слоем и покрытием на поверхности;
● Несколько режимов измерения: режимы mb-e, E-E и me-e подходят для измерения обычных толстых заготовок; Режим Thin позволяет измерять тонкие детали
● Числовые режимы включают: обычный режим значения толщины, режим разницы/скорости снижения и режим максимального значения
● Два режима усиления: автоматическое усиление/ручное усиление
● Можно установить ручное и автоматическое отключение, с функцией энергосбережения
● Поддерживает различные преобразователи, включая двухкристальные и однокристальные преобразователи, и поддерживает высокочастотные преобразователи до 20 МГц
● Поддерживает массовое хранение и может одновременно хранить 100 000 значений толщины, 500 групп А-сканирующих сигналов и 500 групп Б-сканирующих сигналов
● Большой 3,5-дюймовый цветной TFT-ЖК-дисплей с высоким разрешением 320x240 (QVGA)
● Имеет различные методы калибровки, поддерживает режимы одноточечной, многоточечной и ручной калибровки, и может одновременно калибровать скорость звука и нулевое положение преобразователя; Поддерживает коррекцию V-пути для двухкристального преобразователя
● Поддерживает преобразование метрической и британской систем; Можно переключаться между миллиметрами и дюймами
● Поддерживает английский язык
Применимые материалы
Подходит для измерения толщины металлов (таких как сталь, чугун, алюминий, медь и т. д.), пластиков, керамики, стекла, смолы, стекловолокна и других хороших ультразвуковых проводников.
Основные принципы
Принцип ультразвукового измерения толщины аналогичен принципу измерения световых волн. Ультразвуковой импульс, излучаемый преобразователем, достигает измеряемого объекта и распространяется в нем. Когда он достигает границы материала, он отражается обратно к преобразователю. Толщина измеряемого материала определяется путем точного измерения времени распространения ультразвука в материале.
Дополнительные преобразователи:
| TS400 Двухкристальный преобразователь |
10 МГц |
5 мм |
0,5-50 мм |
| TS500 Двухкристальный преобразователь |
5 МГц |
5 мм |
1,0-65 мм |
| TS510 Двухкристальный преобразователь |
5 МГц |
10 мм |
1,0-500 мм |
| DTM15 Однокристальный преобразователь |
15 МГц |
6 мм |
0,15-22,5 мм |
| DTM7.5 Однокристальный преобразователь |
7,5 МГц |
6 мм |
0,5-22,5 мм |
| DTM10 Однокристальный преобразователь |
10 МГц |
6 мм |
0,3-22,5 мм |
| DTM5 Однокристальный преобразователь |
5 М |
6 мм |
1,0-22,5 мм |
| BD510 Однокристальный преобразователь |
10 МГц |
10 мм |
1-1000 мм |
| BD212 Однокристальный преобразователь |
2 МГц |
12 мм |
4-1800 мм |
| Кабель для двухкристального преобразователя |
|
| Кабель для однокристального преобразователя |
|
