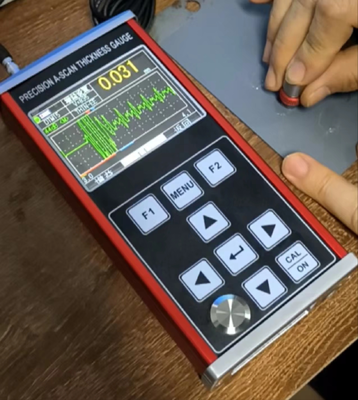

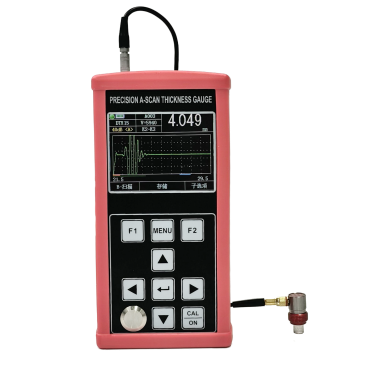

Портативный ультразвуковой толщиномер неметаллических покрытий TG-6200 на различных металлических и неметаллических подложках

Портативный ультразвуковой толщиномер неметаллических покрытий TG-6200 на различных металлических и неметаллических подложках

Портативный толщиномер неметаллических покрытий с цифровым дисплеем и функцией сканирования A/B. Принцип импульсно-отражательного ультразвукового измерения толщины применим для измерения сверхтонких пленок или толщины покрытий, в которых ультразвуковая волна может распространяться с постоянной скоростью и отражаться от задней поверхности. Разрешение измерения составляет 0,001 мм, диапазон измерения от 0,02 мм, и толщина покрытия и подложки могут измеряться одновременно.

Этот продукт может использоваться в нефтяной, химической, металлургической, судостроительной, аэрокосмической, энергетической и других отраслях.

Основная функция

● Широкий диапазон измерений, минимальная толщина измерения покрытия 20 мкм, максимальная толщина измерения 1800 мм;

● Высокоточное измерение толщины, максимальное разрешение измерения до 0,001 мм; Повторяемое разрешение до ±0,002 мм;

● Режим A-сканирования, режим B-сканирования, режим цифрового отображения;

● С функциями измерения через покрытие и эхо-эхо для измерения материалов с краской и покрытиями на поверхности;

● Покрытие и слой краски на некоторых композитных материалах могут быть обнаружены в зависимости от различной скорости звука материала, и толщина каждого слоя из более чем 10 многослойных материалов может быть измерена одновременно, а значение толщины каждого слоя может переключаться при том же эхе;

● Различные измерения: THIN, MB-E, E-E, Автоматический режим для измерения обычных толстых заготовок; Режим THIN E-E для измерения тонких покрытий;

● Числовые режимы включают режим обычного значения толщины, режим разницы/скорости снижения и режим максимального значения;

● Режим усиления: автоматическое усиление/ручное усиление;

● Можно установить ручное и автоматическое отключение, с функцией энергосбережения;

● Можно использовать различные зонды разных спецификаций, двойные и монокристаллические зонды, поддерживаются высокочастотные зонды до 20 МГц;

● Поддержка хранения большого объема, одновременное хранение 100 000 значений толщины, 500 групп волновых форм A-сканирования и 500 групп волновых форм B-сканирования;

● Имеет различные методы калибровки, поддерживает одноточечную калибровку, многоточечную калибровку и режим ручной калибровки, может одновременно калибровать скорость звука и нулевое положение зонда; Поддерживает калибровку по V-пути.

● Имперское преобразование; Миллиметры и дюймы могут переключаться;

● Китайский и английский дисплей;

Параметры спецификации
