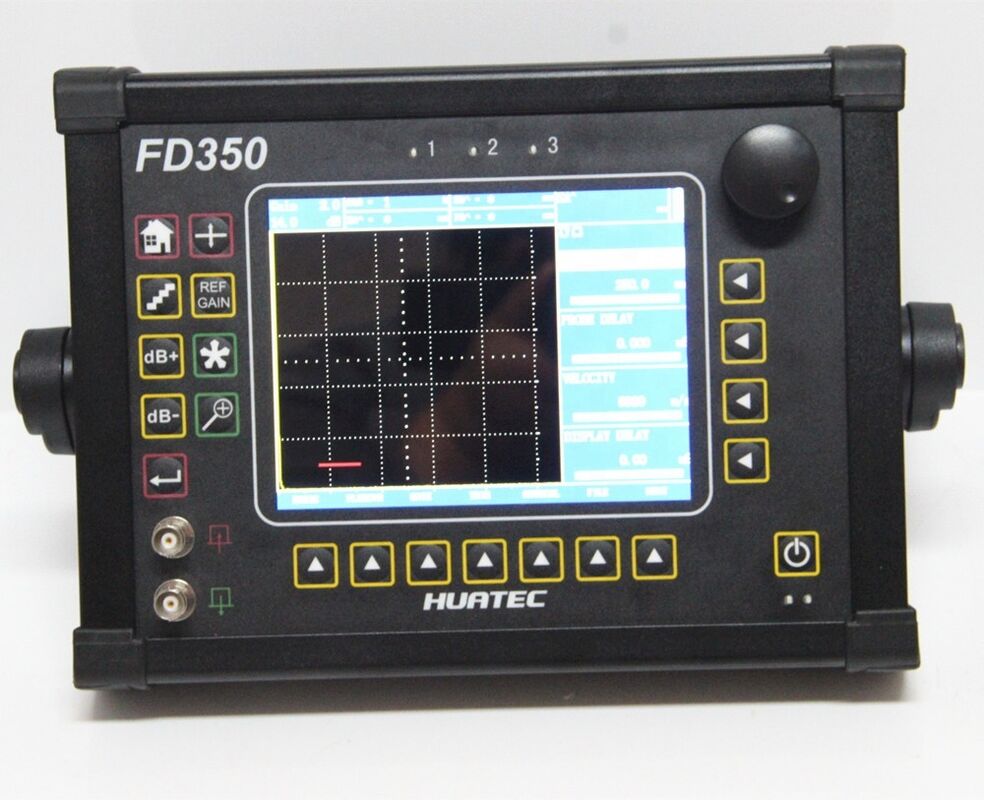

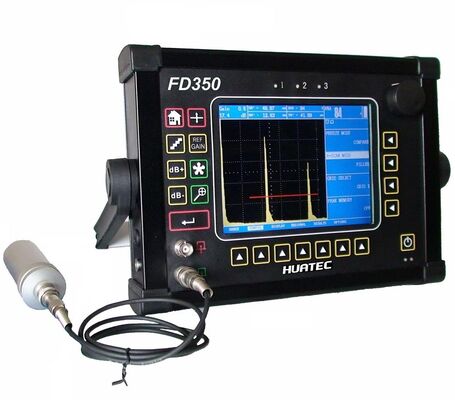

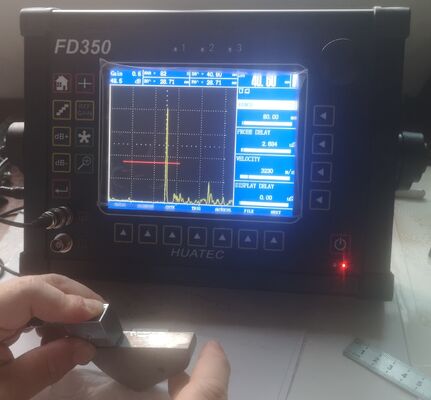

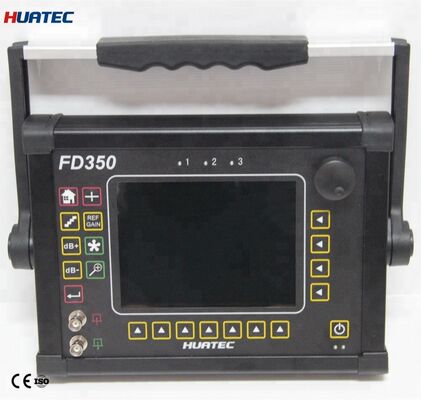

Цифровой ультразвуковой дефектоскоп с автоматической калибровкой FD350
Информация о продукте:
·Автоматическая калибровка. Автоматическое усиление.
·Автоматическое создание видео процесса тестирования и воспроизведения
·AWS D1.1,DAC/TCG, JIS DAC/TCG,AVG,DGS, сканирование A и сканирование B
·Высокая скорость захвата и очень низкий уровень шума
· Цельнометаллический корпус (IP65)
·Высококонтрастный просмотр формы сигнала при ярком освещении.
· Мощное программное обеспечение для ПК и отчеты можно экспортировать в Excel.
·Малый размер, легкая модель
Основной технический индекс:
|
ФУНКЦИИ
|
ПАРАМЕТРЫ
|
|
Частота
|
0,2–20 МГц
|
|
Диапазон обнаружения
|
0 - 10000 мм
|
|
Скорость звука
|
100 – 20000 м/с
|
|
Методы работы
|
Эхо-импульс, двойная и сквозная передача
|
|
Импульсный сдвиг
|
От -5 до 3400 мкс в стали (в зависимости от диапазона)
|
|
Нулевая точка зонда
|
0–100 мкс
|
|
Регулировка усиления
|
(0–110) дБ, шаг: 0,2, 0,5, 1,0, 2,0, 6,0, 12,0, задается пользователем (0–24) и блокируется
|
|
Вертикальная линейная ошибка
|
≤3%
|
|
Горизонтальная линейная ошибка
|
≤0,1%
|
|
Динамический диапазон
|
≥40 дБ
|
|
Избыток чувствительности
|
≥60 дБ(200 ммглубина, плоскодонное отверстие Ф2)
|
|
Коммуникации
|
Подключитесь к компьютеру через RS232 или USB.
|
|
Средний электрический зевок
|
≤20%
|
|
Цветной TFT-ЖК-дисплей
|
5,25 дюймаx 3,875 дюйма (133 x 98 мм), 640 x 480 пикселей VGA, цветной
|
|
Сигнализация ворот
|
Звуковая сигнализация ворот входа волны / ворот потери волны, ширина, высота, расположение, плавная настройка
|
|
Время работы аккумулятора
|
7 часов
|
|
Температура работы
|
-10℃～60℃
|
|
Власть
|
220 В переменного тока, 110 В постоянного тока
|
|
Внешний вид Размер
|
11,9 дюймаШ x 9,9 дюйма x 2 дюйма (302 x 251 x 51 мм)
|
|
Вес нетто
|
5,5 фунтов. (2,5 кг) литий-ионный аккумулятор; 4,8 фунта. (2,2 кг) без аккумулятора
|
Стандартная доставка:
Основной блок портативного ультразвукового дефектоскопа
Руководство по эксплуатации
Прямолучевой зонд
Угловой зонд (60 градусов)
Кабель зонда
компакт-диск с программным обеспечением для ПК
Последовательный кабель ПК
Адаптер переменного тока/зарядное устройство
Чехол для переноски
Дополнительные аксессуары:
Зонд прямой (5МГЦ-ф20)
Зонд прямой (2,5МГЦ-ф20)
Зонд прямой (2,25МГЦ-ф20)
Зонд прямой (1МГЦ-ф20)
Угловой зонд (4 МГц-45 градусов, 8*9 мм)
Угловой зонд (4 МГц-60 градусов, 8*9 мм)
Угловой зонд (4 МГц-70 градусов, 8*9 мм)
Угловой зонд (4 МГц-80 градусов, 8*9 мм)
Угловой зонд (2 МГц-45 градусов, 8*9 мм)
Угловой зонд (2 МГц-60 градусов, 8*9 мм)
Угловой зонд (2 МГц-70 градусов, 8*9 мм)
Угловой зонд (2 МГц-80 градусов, 8*9 мм)
Зонд T/R (5МГц-ф20мм, фокус 15мм)
Зонд T/R (2,5 МГц-диаметр 20 мм, фокус 15 мм)
Кабель подключения к датчику (BNC-BNC)
Кабель подключения к датчику (BNC-Lemo 00)
Кабель подключения к датчику (Lemo 01-BNC)
Соединительный кабель к датчику (Lemo 01-Lemo 00)
Литий-ионный аккумулятор
Адаптер питания (4А/9В)
Силовой кабель
Кожаный чехол
Тестовый блок В1
Тестовый блок В2
Тестовые блоки DAC, ASME и т. д.
