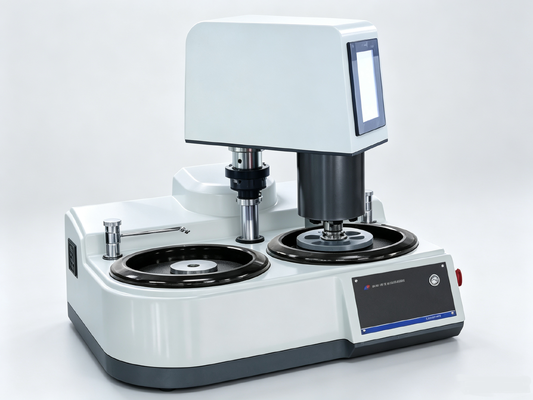

HPA-2000S (Многоточечное давление и среднее давление) Полностью автоматическая металлографическая машина для шлифования и полировки
HPA-2000S
(Многоточечное давление и среднее давление) Полностью автоматическая металлографическая машина для шлифования и полировки
Введение продукта
Полноавтоматическая металлографическая шлифовальная и полировальная машина HPA-2000 Sодновременно поддерживает:
- Несколько образцов, загруженных независимо друг от друга
- Загрузка в центр пробной палитки
Содержит по шесть образцов одновременно и может быть оснащен четырехканальным автоматическим устройством для подачи (необязательно) для завершения процесса шлифования и полировки полностью автоматическим способом.

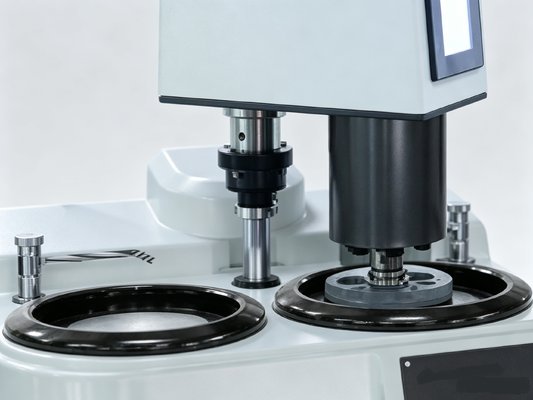

Конфигурация двойного диска
Особенности
- Полноавтоматические одно- и двустворчатые металлографические шлифовальные и полирующие машины HPA-2000S, одновременно поддерживая:
- Несколько образцов, загруженных независимо друг от друга
- Пробная лотка централизованно загружается, закрепляя шесть образцов (до восьми могут быть настроены) одновременно для завершения всего процесса шлифования и полировки,обеспечение того, чтобы каждый образец имел полностью ровную поверхность
- Диски для шлифования и полирования и диски для отбора проб:Установите и запустите все параметры шлифования и полировки, такие как скорость вращения, время шлифования и полировки, направление вращения и закрытие водяного клапана, и сохранить их автоматически для легкого отзыва
- PLC + 1KW высокомощный двигатель
- Использует два независимых 1KW высокомощных двигателей с высоким крутящим моментом, и крутящий момент является высоким и постоянным независимо от скорости
- Широкий диапазон оборотов от 5 до 1000 оборотов в минуту (максимум 1500 оборотов в минуту)
- Станция может быстро запускаться и останавливаться; она прекращает вращение всего за 2 секунды
- Все параметры шлифования и полирования, такие как скорость вращения, время шлифования и полирования, направление вращения и закрытие водяного клапана, автоматически сохраняются и легко запоминаются
- Импортированный бренд ПЛК, надежное качество
- Интерфейс с сенсорным экраном позволяет легко устанавливать параметры шлифования и полировки
- 3 режима работы:
- Полностью автоматический режим:Исходя из образцов материалов или привычек пользователей,Можно установить и отозвать 99 наборов процессов (потоков).Каждый процесс может содержать 10 этапов параметров процесса (для каждого этапа шлифования или полировки параметры: скорость вращения шлифовального диска и шлифовальной головки, время шлифования и полировки и т.д.)
- Режим многопроцесса:На основе каждого этапа шлифования и полировки можно установить и назвать 30 параметров процесса: скорость вращения шлифовального диска и шлифовальной головки, время шлифования и полировки, поток воды и т.д.
- Ручной режим:Для индивидуального управления определенной функцией устройства
- Хранит 100 процессов, которые можно импортировать и экспортировать
- Контроль толщины слоя шлифования образца:Точно контролировать количество образца, удаленного во время шлифования, шлифования до указанного положения(необязательно)
- Включает в себя 1, 4 или 6-канальный автоматический капельщик(необязательно):
- Полирующая машина управляет четырехканальным капельником; тип и скорость капельницы управляются командами, выданными полирующей машиной
- Капельный диспенсер имеет три режима работы: ручной, онлайн и полностью автоматический
- Подключитесь к полировальной машине и нанесите жидкость в соответствии с параметрами полировки, установленными машиной; каждый режим может устанавливаться независимо: скорость капель, время капель
- Молотная головка имеет электромагнитную автоматическую блокировку,замена ручного ключа для блокировки головы шлифовки для большего удобства
- Легко заменяя магнитный антиприлепный диск, все процессы, такие как грубая и мелкая шлифовка и грубая и мелкая полировка различных образцов, могут быть завершены.
- Переключение между китайским и английским интерфейсами
- Мобильное дистанционное управление(необязательно)
Технические параметры
| Параметр |
Спецификация |
| Модель |
HPA-2000S |
| Диски для шлифования и полировки |
2 |
| Главный двигатель диска для шлифования и полировки |
1 КВт × 2 |
| Метод контроля |
Сенсорный экран + ПЛК |
| Способ давления |
Пневматическое многоточечное давление (индивидуальное давление для каждого образца) + электрическое центральное давление |
| Диаметр шлифовального диска (мм) |
φ254(необязательно φ200, φ230, φ300) |
| Скорость шлифования и полировки диска |
5-1000 (r/min) с дополнительным 1500 (r/min) |
| Направление вращения полирующего диска |
Выбор между противопоказанием к часовой стрелке или по часовой стрелке, с автоматическим переключением между вперед и назад |
| Диаметр диска образца |
160 мм, настраиваемый |
| Апертура пробной лотки |
φ30мм с шести отверстий(необязательно: φ30мм восьмистворчатый, φ30мм шестистворчатый, φ20мм шестистворчатый, φ40мм шестистворчатый, φ50мм трехстворчатый или на заказ) |
| Центральное давление |
10-200N |
| Давление одного образца |
(1-40N) × 6, (1-60N) × 8(необязательно) |
| Скорость вращения диска образца |
Рулевое управление может переключаться между вперед и назад при скоростях 30-200 об/мин |
| Ручной режим |
Вы можете выбрать 30 наборов параметров, каждый набор может быть установлен и вызван отдельно |
| Автоматический режим |
99 наборов процессов (потоков), каждый набор процессов содержит 10 этапов параметров процесса(автоматически от процесса 1 до процесса 10, каждый шаг соответствует набору параметров) |
| Программирование пользователей |
Пользователи могут программировать и звонить... |
| Контроль толщины шлифования образца |
Точность контроля толщины 0,05 мм(необязательно) |
| Давление источника газа |
00,6 МПа |
| Способ блокировки шлифовальной головки |
Электромагнитный автоматический |
| Капельница |
1-канальный, 4-канальный и 6-канальный(необязательно)управляемый полирующей машиной |
| Электрическое питание |
Напряжение: AC220V; частота: 50Hz; мощность: 2KW |
| Внешние размеры (мм) |
760 × 730 × 700 |
| Вес |
74 кг |
Основные приложения
| Положение |
Количество (двойная тарелка) |
Положение |
Количество (двойная тарелка) |
| Магнитный диск (254 мм) |
2 |
Противоприклейная поднос |
2 |
| Слиповая бумага с клеем, 254 мм (или 250 мм), 180#, 600#, 1000# |
2 от каждого |
Полирующая ткань (с клеем, 250 мм) бархат, холст |
1 по одному |
| Жидкость для шлифования и полировки алмазной суспензии 1 микрометр, 6 микрометров, 200 мл |
1 бутылка каждая |
Противоприкасательная стойка (используется для установки и подрыва антиприкасательной пластины) |
1 |
| Инструкция по применению продукта, сертификат продукта |
2 экземпляра |
|
|
Варианты
- Установка управления количеством измельчения вращает один раздел, который соответствует 0,02 мм
- Четырехканальный автоматический капельный диспенсер
- Мобильный модуль дистанционного управления
- Воздушный насос
- Huawei MediaPad M6 10,8-дюймовый Kirin 980, 4 ГБ оперативной памяти + 64 ГБ хранилища, Wi-Fi
- Часто используемые расходные материалы:
| Продукт |
Описание |
| MAGNOMET |
Противоприклейные подносы 5 штук/коробку, диаметр: Φ250 мм. Поверхность имеет специальное антиприклейное покрытие,позволяет прикрепить к подносу сцепленную с клеем песочную бумагу или полирующую ткань для легкой замены без остаткаЭтот диск используется непосредственно на магнитных дисках BUEHLER или STRUERS; Замена для Buehler MagnoMet и MagnoPad |
| G SC 250A |
Металлографическая песочная бумага 100 листов/пакет. Абразив: черный карбид кремния. Размеры частиц: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Размер: Φ250 мм водостойкий.С клеевой подложкой, шлифовка может быть непосредственно прикреплена к шлифовальному колесу |
| FT250A |
Металлографическая полировальная ткань 10 штук в упаковке.Ткань может быть непосредственно прикреплена к шлифовальному диску |
| УДС |
Диамантная суспензия полирующая лужа 500 мл/бутылка.25, 0.5, 1, 1.5, 2.5Три, три.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 микрометров, подходящие для различных материалов |
