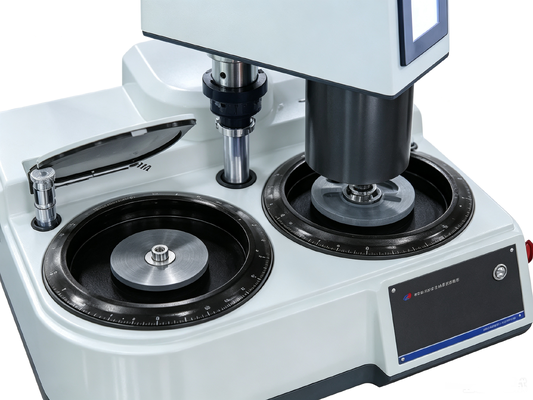

HPA-2000S (многоточечное давление и центральное давление) Полностью автоматический металлографический шлифовально-полировальный станок
Введение продукта
ГПА-2000СПолностью автоматический металлографический шлифовально-полировальный станок одновременно поддерживает:
- Несколько образцов загружаются независимо
- Центральная загрузка лотка для образцов
Вмещает шесть образцов одновременно и может быть оснащен четырехканальным автоматическим дозирующим устройством (опция) для полностью автоматизированного процесса шлифовки и полировки.
Функции
- HPA-2000S полностью автоматические одно- и двухдисковые металлографические шлифовально-полировальные станки, одновременная поддержка нескольких образцов, загруженных независимо, и центральная загрузка лотка для образцов, фиксация шести образцов (до восьми можно настроить) одновременно для завершения всего процесса шлифовки и полировки
- Шлифовальные и полировальные диски и образцы дисков: установите и запустите все параметры шлифования и полировки, такие как скорость вращения, время шлифовки и полировки, направление вращения и закрытие водяного клапана, с автоматическим сохранением для быстрого вызова.
- ПЛК + система двигателя высокой мощности 1 кВт
- Используются два независимых мощных двигателя мощностью 1 кВт с высоким крутящим моментом, который остается постоянным независимо от скорости.
- Широкий диапазон скоростей: от 5 об/мин до 1000 об/мин (максимум 1500 об/мин)
- Поворотный стол может быстро запускаться и останавливаться; перестает вращаться всего за 2 секунды
- Все параметры шлифовки и полировки автоматически сохраняются и легко вызываются.
- Импортированный бренд ПЛК для надежного качества
- Сенсорный интерфейс для удобной настройки параметров
- 3 режима работы:
- Полностью автоматический режим:Можно установить и вызвать 99 наборов процессов (потоков), каждый из которых содержит 10 шагов параметров процесса.
- Многопроцессный режим:Для каждого этапа шлифования и полировки можно установить и вызвать 30 параметров процесса.
- Ручной режим:Управляйте отдельными функциями устройства индивидуально
- Хранит 100 процессов с возможностью импорта/экспорта.
- Контроль толщины слоя измельчения образца: точно контролируйте количество образца, удаляемого во время измельчения (опция)
- Включает 1, 4 или 6-канальную автоматическую капельницу (опция) с тремя режимами работы: ручным, онлайн и полностью автоматическим.
- Шлифовальная головка оснащена электромагнитной автоматической блокировкой для большего удобства.
- Легко замените магнитный антипригарный диск; один диск эквивалентен N дискам
- Переключение между китайским и английским интерфейсами
- Мобильное дистанционное управление (опция)
Технические параметры
| Параметр |
Спецификация |
| Модель |
ГПА-2000С |
| Шлифовально-полировальный диск |
2 |
| Главный двигатель шлифовально-полировального диска |
1 кВт × 2 |
| Метод управления |
Сенсорный экран + ПЛК |
| Метод повышения давления |
Пневматическая многоточечная подача давления (индивидуальная подача давления для каждого образца) + Электрическая центральная подача давления |
| Диаметр шлифовального диска (мм) |
φ254 (дополнительно φ200, φ230, φ300) |
| Скорость шлифования и полировки диска |
5-1000 (об/мин) с возможностью выбора 1500 (об/мин) |
| Направление вращения полировального диска |
Выбирайте между движением против часовой стрелки или по часовой стрелке, с автоматическим переключением между прямым и обратным ходом. |
| Диаметр диска образца |
160 мм, настраиваемый |
| Отверстие для проб лотка для проб |
φ30 мм с шестью отверстиями (опционально: φ30 мм с восемью отверстиями, φ30 мм с шестью отверстиями, φ20 мм с шестью отверстиями, φ40 мм с шестью отверстиями, φ50 мм с тремя отверстиями или изготовление по индивидуальному заказу) |
| Центральное давление |
10-200Н |
| Давление одной пробы |
(1-40 Н) × 6, (1-60 Н) × 8 (опционально) |
| Пример скорости вращения диска |
Рулевое управление можно переключать между передним и задним ходом на скорости 30–200 об/мин. |
| Ручной режим |
Вы можете выбрать 30 наборов параметров, каждый набор можно задавать и вызывать отдельно. |
| Автоматический режим |
99 наборов процессов (потоков), каждый набор процессов содержит 10 шагов параметров процесса(автоматически от процесса 1 к процессу 10, каждый шаг соответствует набору параметров) |
| Пользовательское программирование |
Пользователи могут программировать и звонить |
| Контроль толщины шлифования образца |
Точность контроля толщины 0,05 мм (опция) |
| Давление источника газа |
0,6 МПа |
| Метод фиксации шлифовальной головки |
Электромагнитный Автоматический |
| капельница |
1-канальный, 4-канальный и 6-канальный (опция), управляемый полировальной машиной. |
| Источник питания |
Напряжение: 220 В переменного тока; Частота: 50 Гц; Мощность: 2 кВт |
| Внешние размеры (мм) |
760×730×700 |
| Масса |
74 кг |
Основные вложения
| Имя |
Количество (Двойная пластина) |
Имя |
Количество (Двойная пластина) |
| Магнитный диск (254мм) |
2 |
Антипригарный лоток |
2 |
| Наждачная бумага на клейкой основе, 254 мм (или 250 мм), 180#, 600#, 1000#. |
по 2 штуки |
Полировальная ткань (с клеем, 250мм) Бархат, холст |
1 каждый |
| Алмазная суспензия шлифовально-полировальная жидкость 1 микрометр, 6 микрометр, 200 мл |
по 1 бутылке каждый |
Пластина с антипригарным покрытием (используется для установки и подъема пластины с антипригарным покрытием) |
1 |
| Инструкция по эксплуатации продукта, сертификат продукта. |
2 копии |
|
|
Дополнительные аксессуары
| Продукт |
Описание |
| МАГНОМЕТ |
Противни с антипригарным покрытием, 5 шт./кор., диаметр: Φ250 мм. Поверхность имеет специальное антипригарное покрытие, позволяющее прикреплять к лотку наждачную бумагу или полировочную ткань с клейкой основой для легкой замены, не оставляя следов. Он многоразовый. Этот диск используется непосредственно на магнитных дисках BUEHLER или STRUERS; Замена MagnoMet и MagnoPad от Buehler. |
| Г СК 250А |
Металлографическая наждачная бумага 100 листов/упаковка. Абразив: Черный карбид кремния. Обозначения размеров частиц: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Размер: Φ250 мм, водонепроницаемость. Благодаря клейкой основе наждачную бумагу можно прикрепить непосредственно к шлифовальному кругу. |
| ФТ250А |
Ткань металлографическая полировальная 10 шт./упак. Бархат (длинный ворс) / Холст (короткий ворс) / Шерстяная ткань (короткий ворс) / Шелк (без ворса) Φ250 мм. Клейкая основа: ткань можно прикрепить непосредственно к шлифовальному диску. |
| ДСУ |
Полировальная суспензия с алмазной суспензией 500 мл/флакон. Бриллианты суспендируются в жидкости и равномерно распределяются с помощью пульверизатора или автоматического капельного устройства. Размер частиц: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 микрометров, подходит для различных материалов. |
