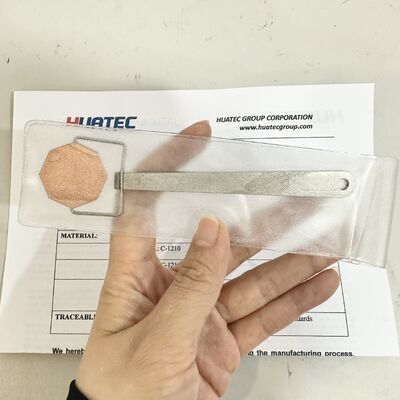

Стандартный восьмиугольный шаблон, круговой датчик, индикатор магнитного поля для сварки, MPI, калибровка, аксессуар для проверки магнитных частиц

Краткое содержание:

Индикатор магнитного поля основан на китайских стандартах «магнитопорошкового контроля стальных сосудов под давлением» и «магнитопорошкового контроля поковок сосудов под давлением». Стандартный метод контроля магнитного порошка Американского общества по испытанию материалов ASTME709 и метод магнитного порошкового контроля стальных поковок ASTMA275, а также стандартное производство JB3965-85, JB4730-94, рисунок 11-9. Поэтому он подходит не только для сосудов под давлением, но и для обычных механических изделий. Это хороший инструмент для магнитопорошкового контроля. Он может проверить комплексную работу оборудования для дефектоскопии, суспензии магнитного порошка и соответствие метода работы. Мы можем легко использовать его для отражения интенсивности и направления магнитного поля в намагниченной области.

Использование

1. При использовании индикатора магнитного поля типа 1 ручка захватывается рукой, медная поверхность направлена ​​вверх, а восьмилинейная поверхность прикрепляется к заготовке. Ручка захватывается рукой с индикатором магнитного поля 2-го типа, так что любую сторону индикатора магнитного поля можно прикрепить к заготовке.

2. Непрерывный метод индикатора магнитного поля 1 типа и 2: при распылении магнитного порошка или магнитной суспензии, когда на поверхности магнитного индикатора появляются четкие линии магнитных меток, это показывает, что магнитный эффект был произведен. Если магнитный индикатор не формирует магнитные метки или не формирует магнитные метки в нужном направлении, следует изменить регулировку метода намагничивания.

3. Тип индикатора магнитного поля 3-имитирует западную Германию. Он не только может проверять оборудование для дефектоскопии, но также проверять комплексные характеристики и правильный метод работы суспензии магнитных частиц. Его удобно использовать для отражения интенсивности и направления магнитного поля в намагниченной области. Расстояние между крышкой и мягким железом можно регулировать, а предельное значение глубины залегания приповерхностного дефекта можно наблюдать и наблюдать при определенном значении магнитного поля.

4. Индикатор магнитного поля состоит из плоского, без остаточного магнитного экранирующего кольца в таком экранирующем кольце. Он оснащен цилиндрическим мягким железом, состоящим из 4 частей. Эти 4 части отделены друг от друга ненамагниченными зазорами, образующими два вертикальных соединения и крышку на цилиндрическом мягком железе. Шаг вращающейся крышки составляет 0,5 мм, на каждый поворот на 90 градусов помещаются 1, 2, 3, 4 буквы. На крышке прикрыта тонкая латунная плоскость. Плоскость крышки можно регулировать, чтобы отрегулировать расстояние между крышкой и цилиндром из мягкого железа.

5. При проверке устройства на намагниченной заготовке часть магнитной силовой линии проходит через столб мягкого железа. Если магнитный порошок и магнитная суспензия диспергированы, в трещине в крышке появляется соответствующий зазор по направлению магнитного поля. Поверните крышку на 360 градусов, то есть крышка находится на расстоянии 0,5 мм от цилиндра мягкого утюга, продолжайте вращать крышку и увеличьте расстояние между крышкой и мягким утюгом. Если индикация магнитных частиц не исчезает. Чтобы определить направление магнитного поля, индикатор магнитного поля можно медленно вращать до тех пор, пока трещина не станет наиболее очевидной, и в этом положении магнитное поле будет находиться в вертикальном направлении.
