1.   Введение продукта

Обнаружение утечек в вакуумной камере является широко используемым методом, таким как обнаружение утечек в сварном шве днища резервуара и сосуда под давлением. В настоящее время геометрические размеры Вакуумного бокса на рынке примерно такие: ширина около 200 мм, длина около 600 мм, высота около 300 мм, вес от 5 кг до 10 кг. Метод использования заключается в том, чтобы пристегнуть вакуумный ящик в положении, подлежащем обнаружению, инспектор приседает и оказывает определенное давление на вакуумный ящик, чтобы убедиться, что уплотнение между краем вакуумного ящика и испытуемым объектом не повреждено, а затем вакуумный насос вакуумирует внутреннюю часть ящика, когда степень вакуума в ящике достигает значения отрицательного давления, указанного в стандарте. Проверить наличие утечки в обнаруженном месте можно через прозрачное окно вакуумного бокса. После завершения обнаружения откройте впускной клапан, чтобы заполнить внутреннюю часть коробки воздухом. После того, как отрицательное давление в камере станет равным нулю, инспектор может переместить вакуумную коробку в следующее положение для обнаружения.

Поскольку коробка вакуумной коробки имеет определенный вес, если количество проверенных сварных швов велико, например, сварной шов длиной в несколько тысяч метров, инспекторы будут приседать и вставать тысячи раз и перемещать вакуумную коробку в течение длительного времени, инспекторы также потратят много физической силы; В связи с завершением обнаружения положения персоналу обнаружения необходимо выполнять повторяющиеся действия приседать, оказывать давление, вставать, перемещаться, поэтому это задержит много времени, эффективность очень низкая; Кроме того, если пломба не герметична, инспекторам приходится прилагать много усилий, даже стоя на коленях, чтобы оказать давление на вакуумный ящик, а иногда использовать старую одежду или старую ткань, испачканную водой и другими предметами, ящик окружается для обеспечения герметизации, что также требует много времени и труда.

Обнаружение утечек в угловых сварных швах большого размера сложнее. Чтобы обеспечить хорошее уплотнение между вакуумной камерой, стенкой резервуара и дном резервуара, инспектор должен приложить большую силу к вакуумной камере как в вертикальном, так и в горизонтальном направлениях. Однако, поскольку инспектор стоит лицом к высокой стене, а позиция обнаружения находится в очень низком углу, инспектор не держит и не захватывает вакуумный бокс в этом положении. Это делает их слишком прочными, поэтому на герметизацию краев камеры тратится много времени и усилий.

Чтобы решить вышеуказанные проблемы, наша компания разработала два типа блоков обнаружения протечек сварных швов, которые делают обнаружение протечек сварных швов днища резервуара более простым и эффективным.

2. Технические параметры

2. Характеристики прямосварной вакуумной коробки.

1) Дно установлено с шагающим колесом, а пружина находится над шагающим колесом. Когда вакуум не создается, уплотнительная губка в нижней части вакуумной коробки должна находиться на высоте около 10 мм от земли. Инспекционный персонал может легко подтолкнуть вакуумную коробку к ходьбе, не наклоняясь, чтобы поднять и наклониться, а операция удобна и быстра, чтобы наклониться прямо ногами.

2) При обнаружении утечек инспектор стоит на вакуумной камере и полагается на собственную силу тяжести, деформируя уплотнительную губку для достижения цели герметизации. Скорость герметизации высокая, эффективность высокая, а обнаружение утечек в одной точке занимает всего около 20 секунд.

3) Вакуумный ящик оснащен вспомогательным стержнем, который можно использовать для перемещения вакуумного ящика; Это также подлокотник для проверяющего персонала, когда он стоит на вакуумном боксе, чтобы обеспечить безопасность проверяющего персонала; Подлокотник также оснащен воздухозаборным клапаном, и персонал по обнаружению может завершить работу по сбросу давления в настоящей вакуумной коробке без необходимости взмахивать поясом.

4) На коробке установлены вакуумметр и предохранительный клапан. Когда вакуум достигнет заданного значения, предохранительный клапан сработает, чтобы поддерживать вакуум в вакуумной камере на заданном постоянном значении, поэтому нет необходимости часто выключать вакуумный насос, что экономит время и ускоряет скорость проверки.

5) Благодаря использованию вакуумной коробки детектор может выполнять работу по обнаружению утечек только в вертикальном положении, что значительно снижает трудоемкость детектора, особенно трудоемкость пояса.

3. Характеристики вакуумной камеры для угловых швов.

1) Боковая часть оснащена ходовым колесом, которое может толкать вакуумную коробку для ходьбы; Уплотняющая губка с клеящимся краем, установленная с обеих сторон направляющей, каждая сторона направляющей установлена ​​на микродвигателе толкателя (тяга одного двигателя 19 кг) и электромагните (однократное всасывание 80 кг)

2) При подаче питания он адсорбируется на стенке резервуара в качестве фиксированной точки для приложения силы, что эквивалентно фиксации одного конца двигателя-толкателя на стенке резервуара. Во время проверки двигатель толкателя подталкивает вакуумную коробку к стенке резервуара, сжимая таким образом уплотнительную губку, чтобы обеспечить герметичность вакуумной коробки.

3) Использование пустотной коробки обеспечивает высокую скорость герметизации, высокую эффективность, а обнаружение утечек в точке занимает всего около 20 секунд.

4) Так же, как и вакуумная коробка с прямой сваркой, вспомогательный стержень установлен с воздухозаборным клапаном, в дополнение к электромагниту и переключателю управления двигателем толкателя, коробка установлена ​​с вакуумметром и предохранительным клапаном, когда степень вакуума достигает заданного значения, запускается предохранительный клапан, так что степень вакуума в вакуумной коробке поддерживается на заданном постоянном значении, поэтому нет необходимости часто отключать вакуумный насос, экономя время и ускоряя скорость проверки.

3. Требования к техническим параметрам:

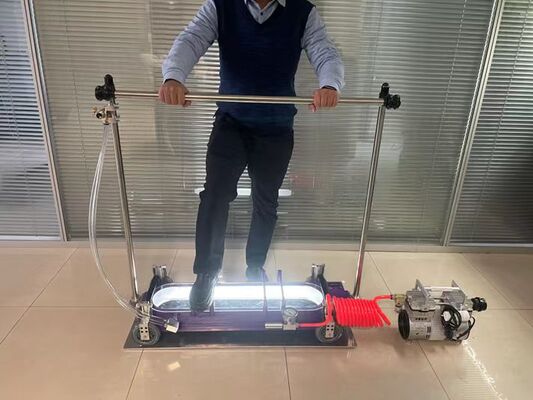

3.1 Вакуумный боксHV1800F-LEDдля контроля нахлесточных и стыковых сварных швов

3.1.1 Степень вакуума: не менее 60 кПа;

3.1.2 Длина обнаружения сварного шва: не менее 800 мм;

3.1.3 Проверить виды сварных швов: нахлесточные и стыковые швы в днище резервуара;

3.1.4 Требования к диаметру резервуаров: могут применяться ко всем диаметрам резервуаров;

★3.1.5 Режим работы: Инспекционный персонал может завершить всю операцию стоя;

★3.1.6 Система освещения: Светодиодная система освещения в вакуумном боксе;

3.1.7 Электропитание системы освещения: встроенная литиевая батарея емкостью 3 Втч, время автономной работы не менее 16 часов;

★3.1.8 Подвижное колесо: Вакуумный ящик оснащен 4 движущимися колесами, 4 подвижных колеса с пружиной можно поднять, что позволяет перемещать вакуумный ящик;

★3.1.9 вспомогательный стержень: Клапан сброса давления установлен на вспомогательном стержне, и персонал по обнаружению может переключать клапан сброса давления, когда он стоит нормально.

★3.1.10 Материал уплотнения кромок, губка высокой плотности

3.3 Вакуумный насос

3.3.1 Напряжение: 220 В, 50/60 Гц;

3.3.2 Расчетное давление: 92 кПа;

3.3.3 Тип насоса: электровакуумный насос с вентилятором;

3.3.4 Скорость потока: 200 л/мин;

3.3.5 Масса: не более 10,5 кг;

3.3.6 Мощность: не более 450 Вт.

3.3.7 Шум машины:≤58 дБ

4. Требования к конфигурации

4.1 Вакуумный насос: 1 шт.

4.2 Сварка внахлестку и стыковая сварка Вакуумный ящик: 1 комплект

4.3 Коробка для угловой сварки: 1 комплект.

4.4 Мягкая воздушная трубка: 1 комплект

4.5 Батарея питания вакуумного насоса: 1 шт.

4.6 Инструкция: 1 экз.;

4.7 Транспортировочные коробки: 3 шт.

Дополнительный робот:

Робот с дистанционным управлением

1 приводной двигатель: синхронный рабочий двигатель с постоянными магнитами мощностью 2X200 Вт;

2 Торможение двигателем, парковка двигателя;

3 Степень защиты IP44;

4 Расстояние дистанционного управления: 100 метров;

5. Рабочая скорость: 0-5 км/ч;

6. Питание от литиевой батареи, 3-4 часа;

7. Дальность действия (пустой груз): 20 километров.
